—  Tutorial nº 118  —

Cálculo de Pilares Metálicos. Ejemplos

•  Ejemplo nº 1:  Pilar sometido a Flexión y Compresión

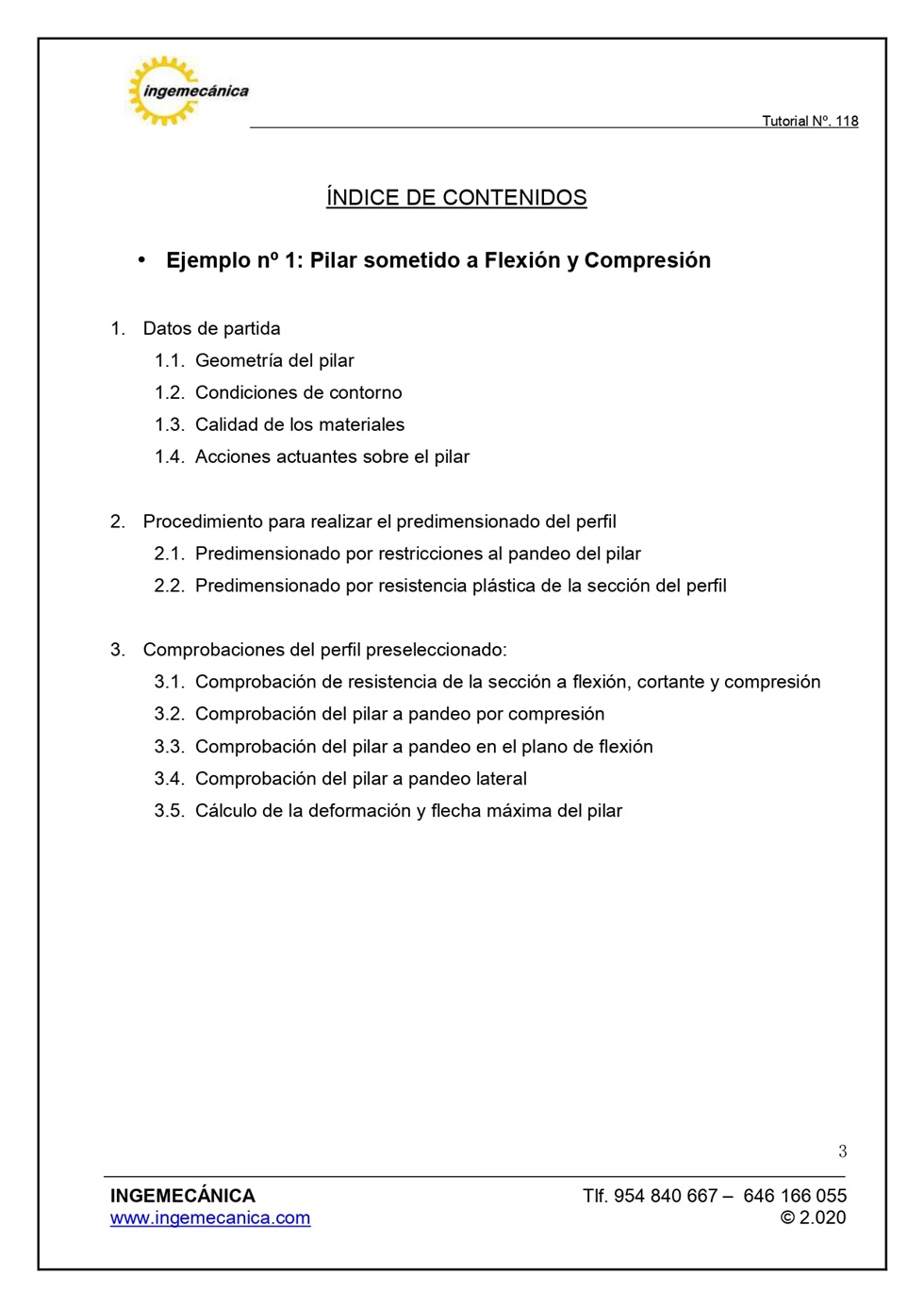

Índice de contenidos:

1.- Datos de partida

1.1- Geometría del pilar

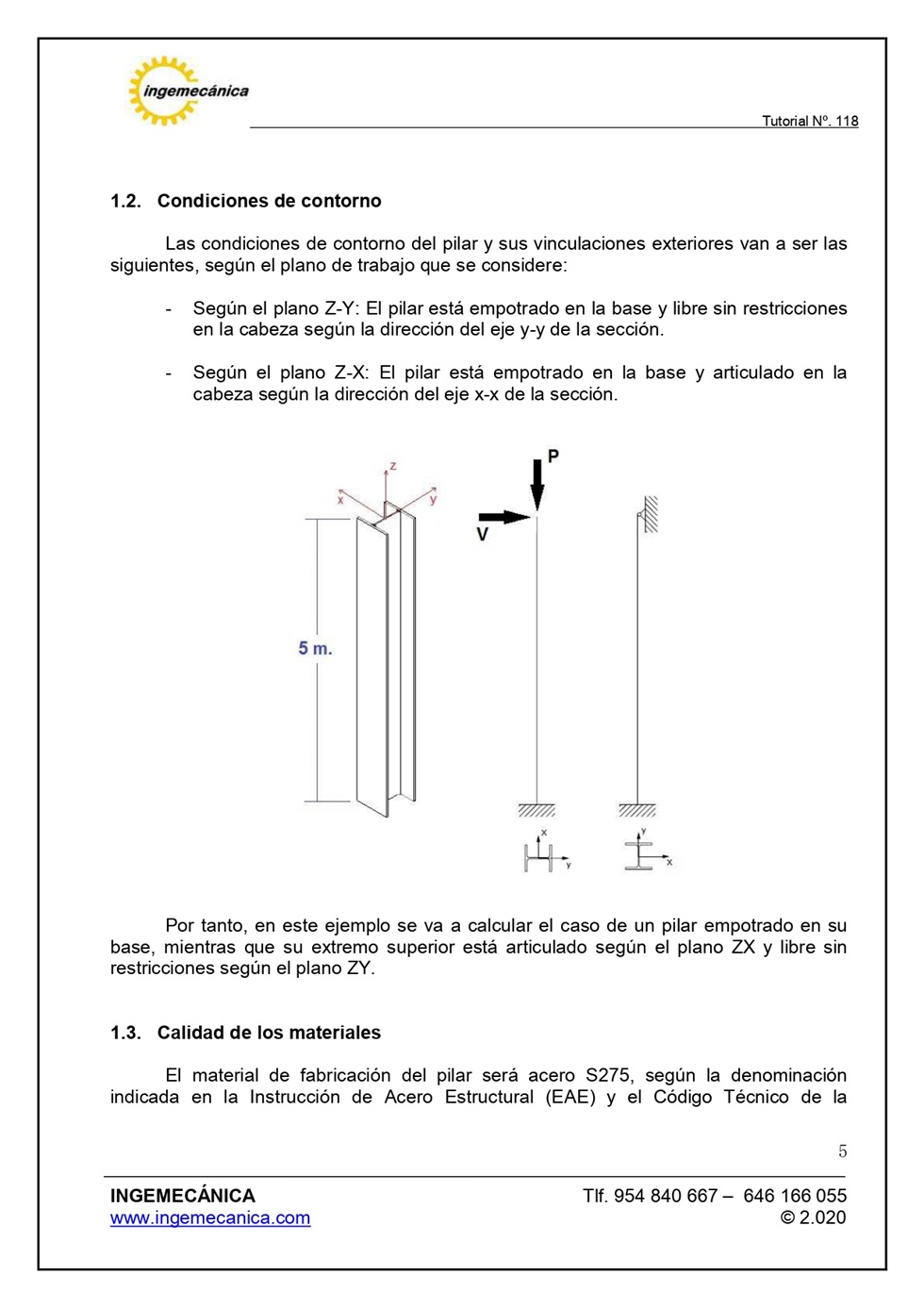

1.2- Condiciones de contorno

1.3- Calidad de los materiales

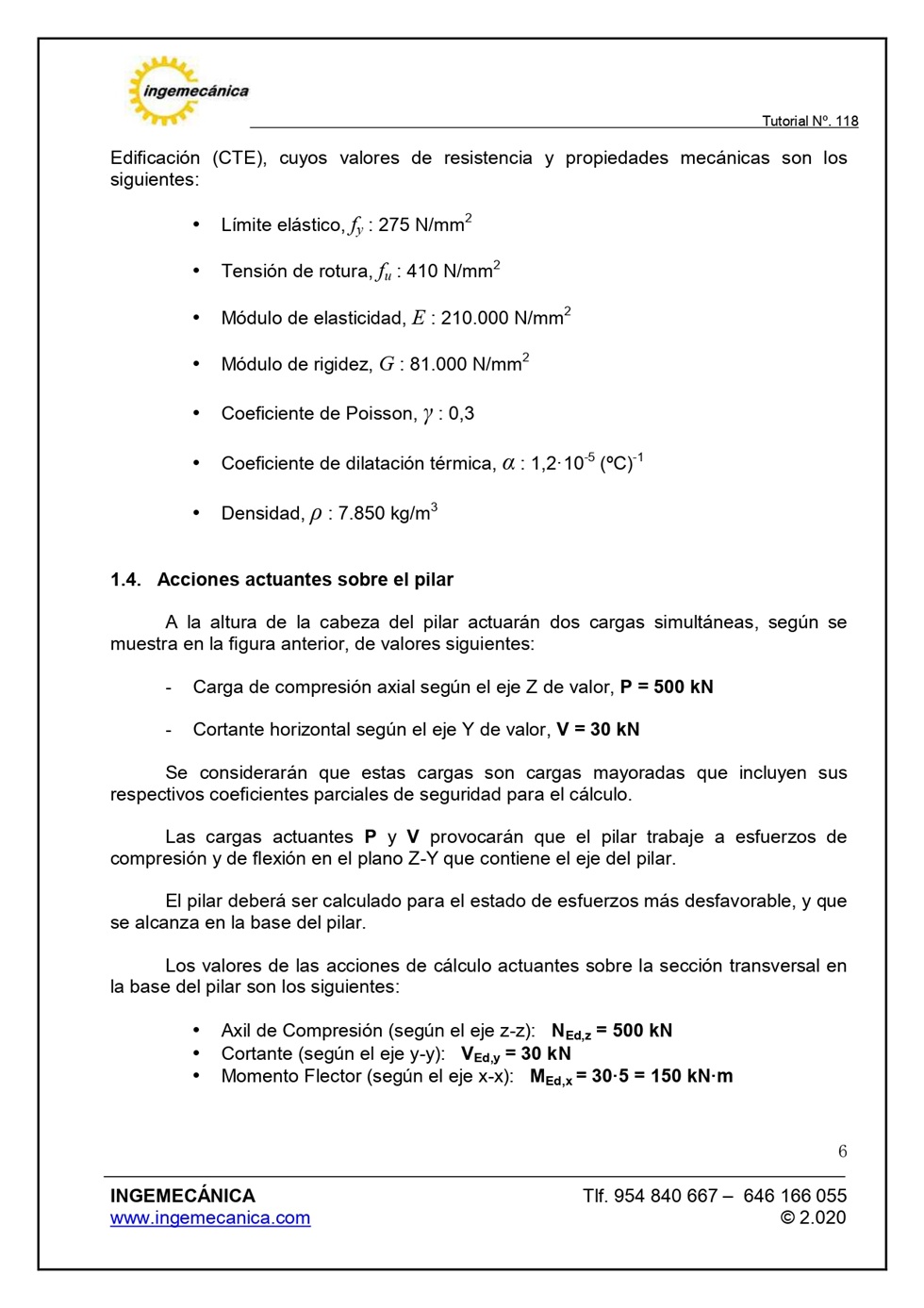

1.4- Acciones actuantes sobre el pilar

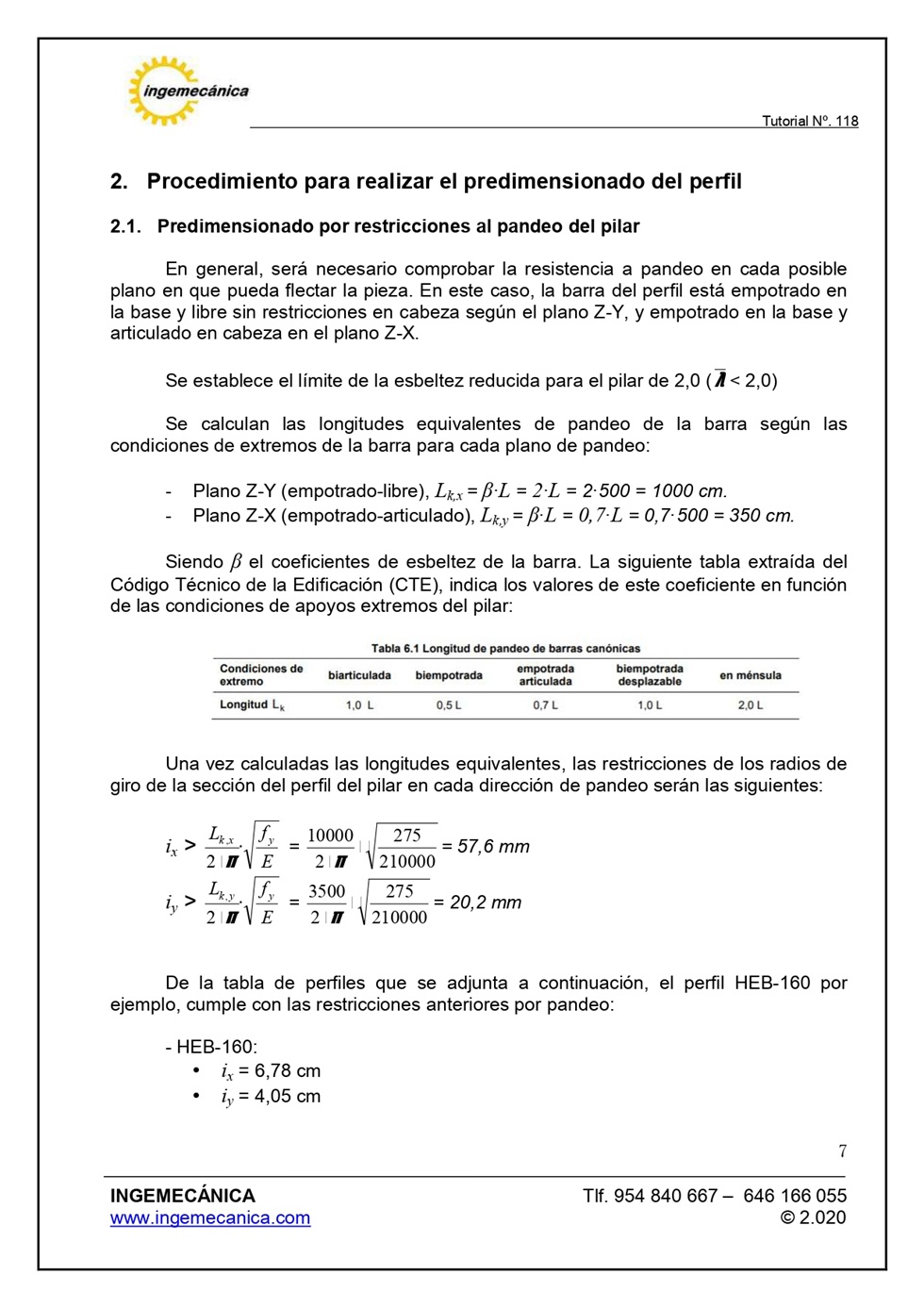

2.- Procedimiento para realizar el predimensionado del perfil

2.1- Predimensionado por restricciones al pandeo del pilar

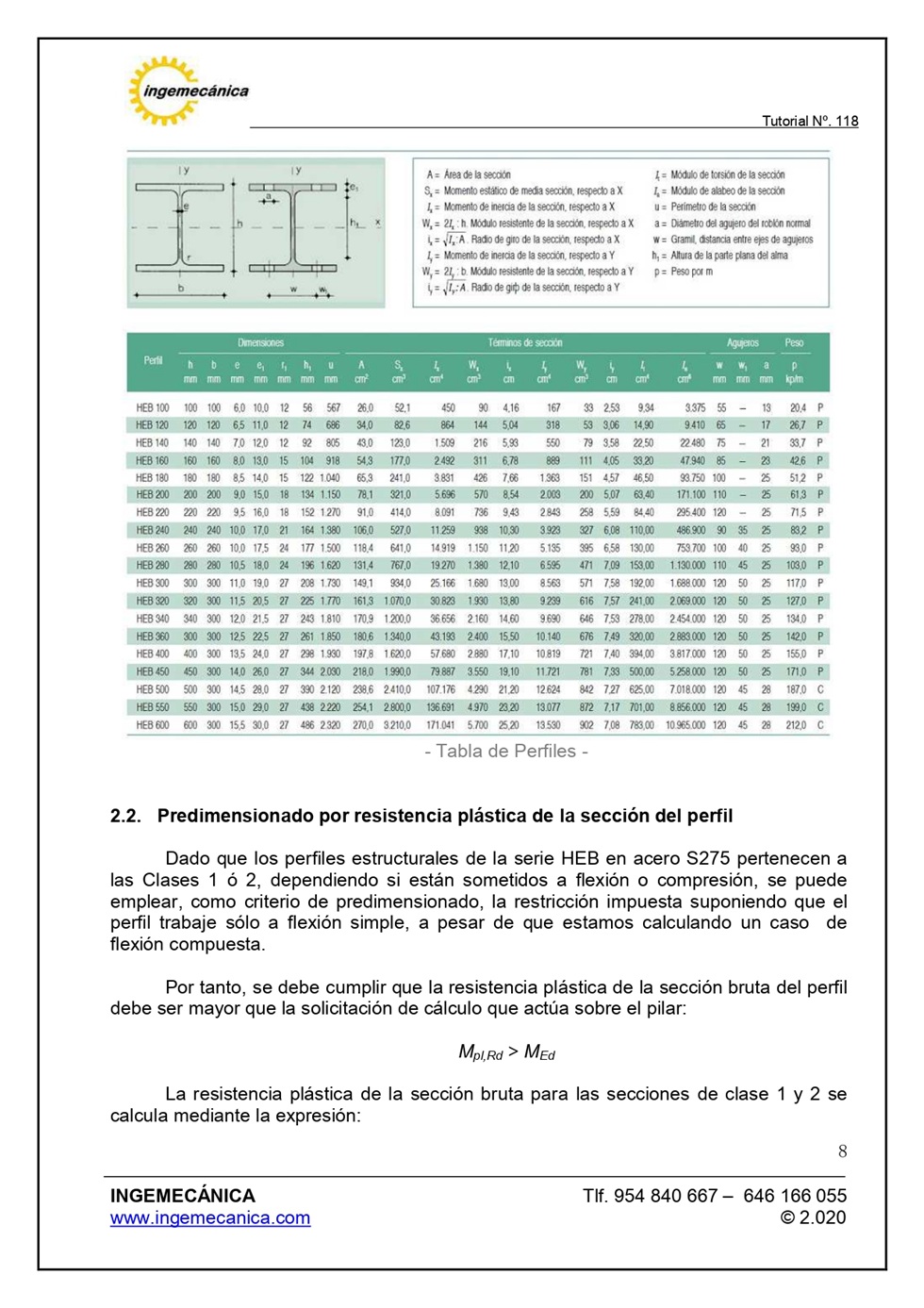

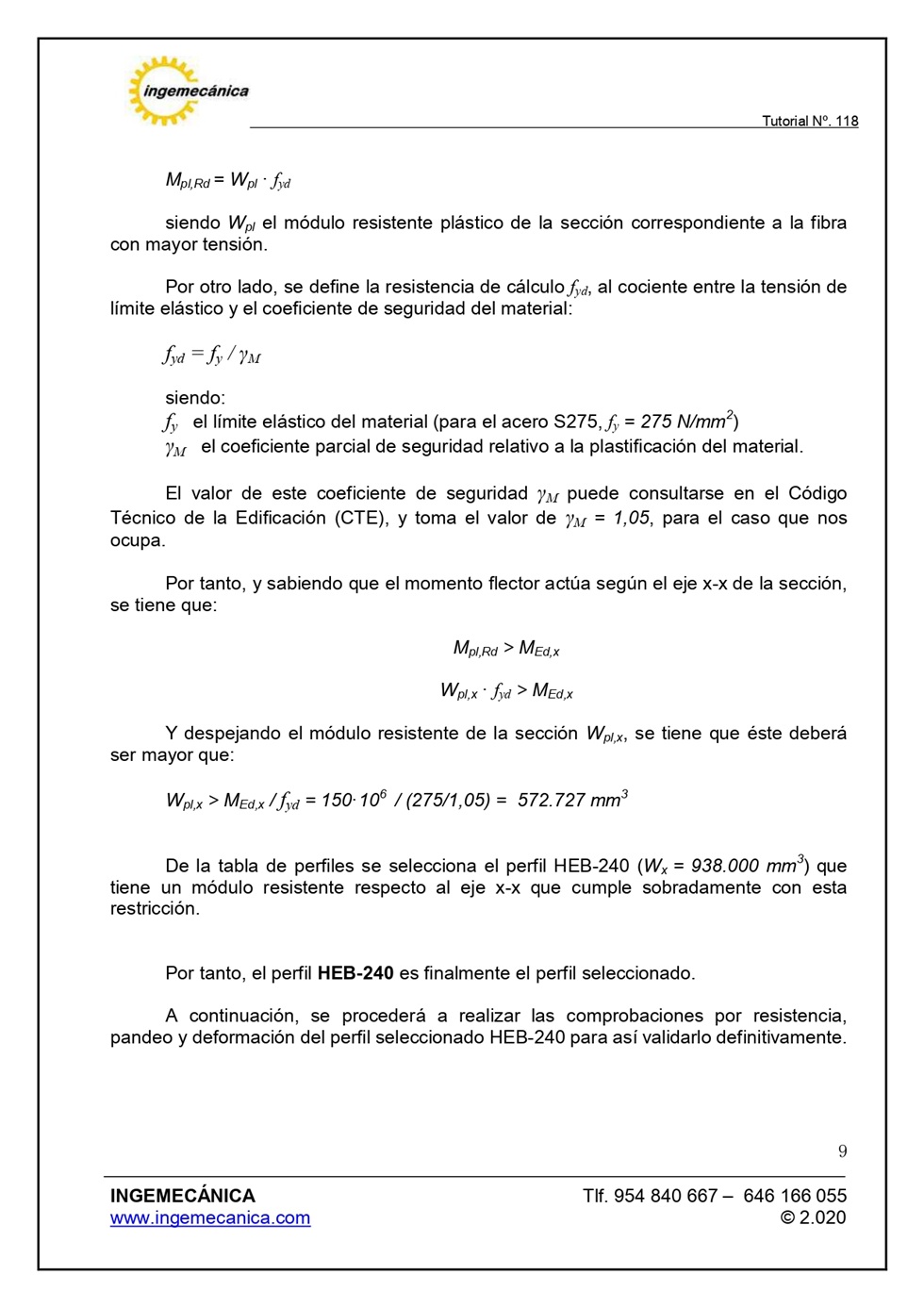

2.2- Predimensionado por resistencia plástica de la sección del perfil

3.- Comprobaciones del perfil preseleccionado

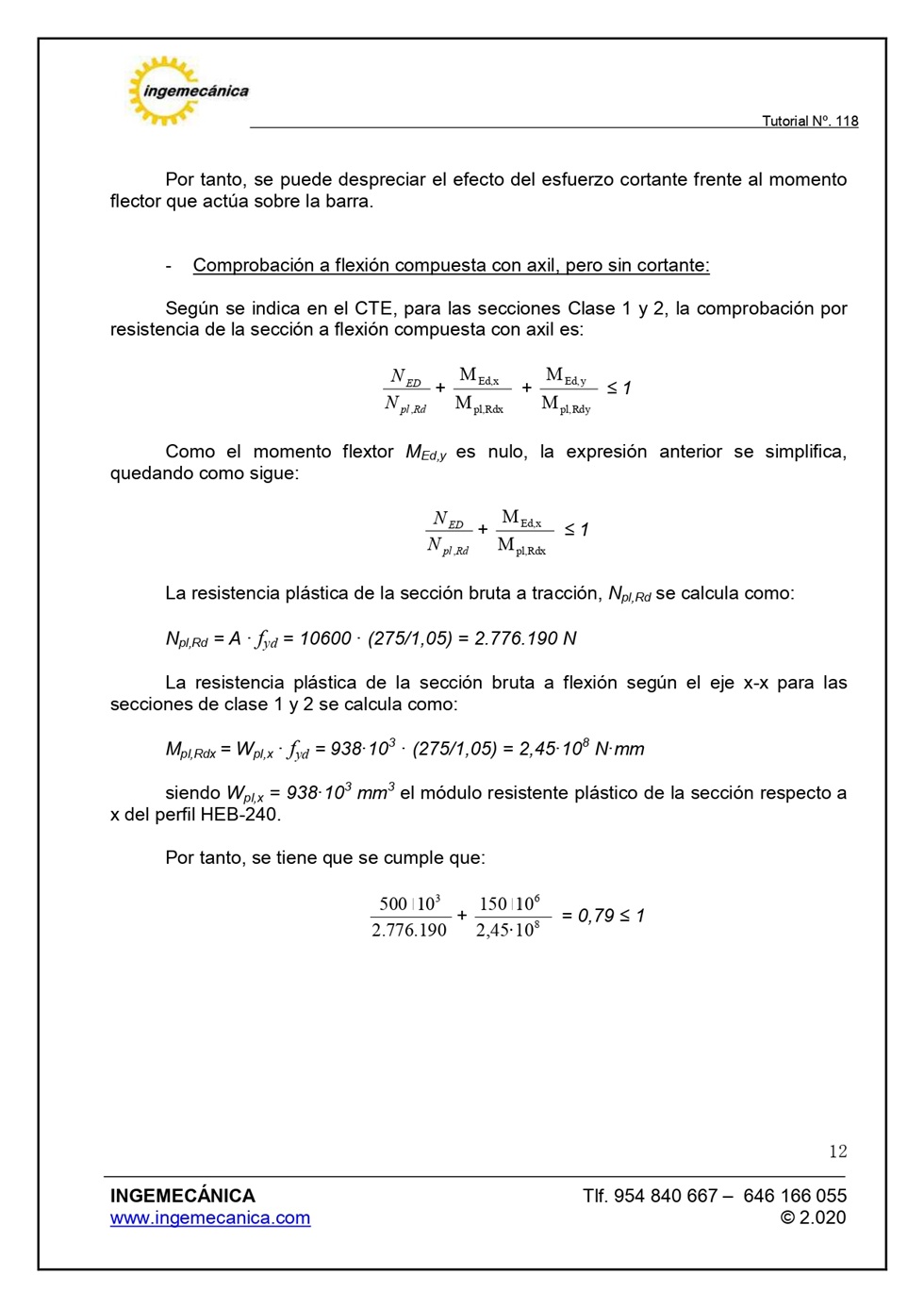

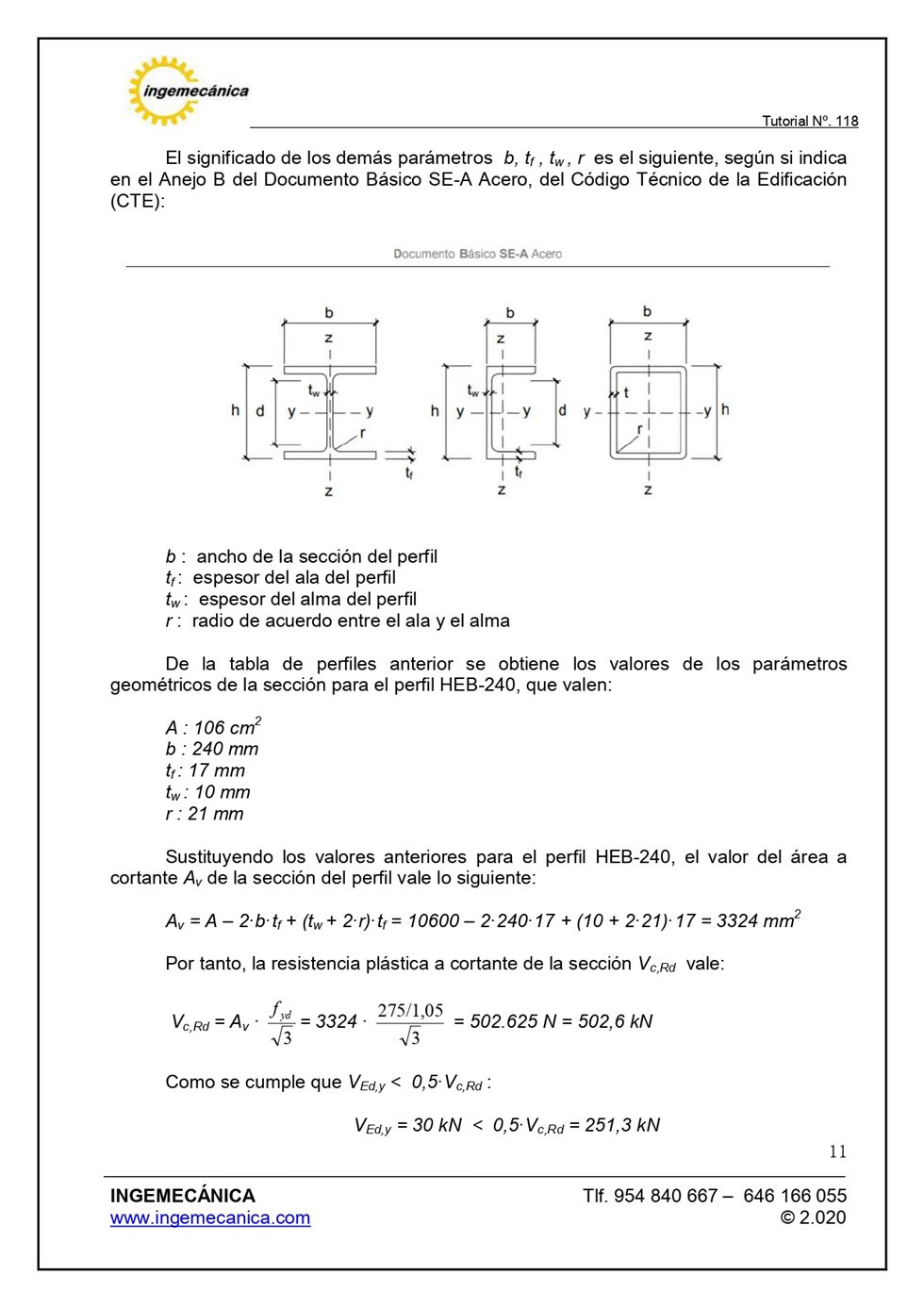

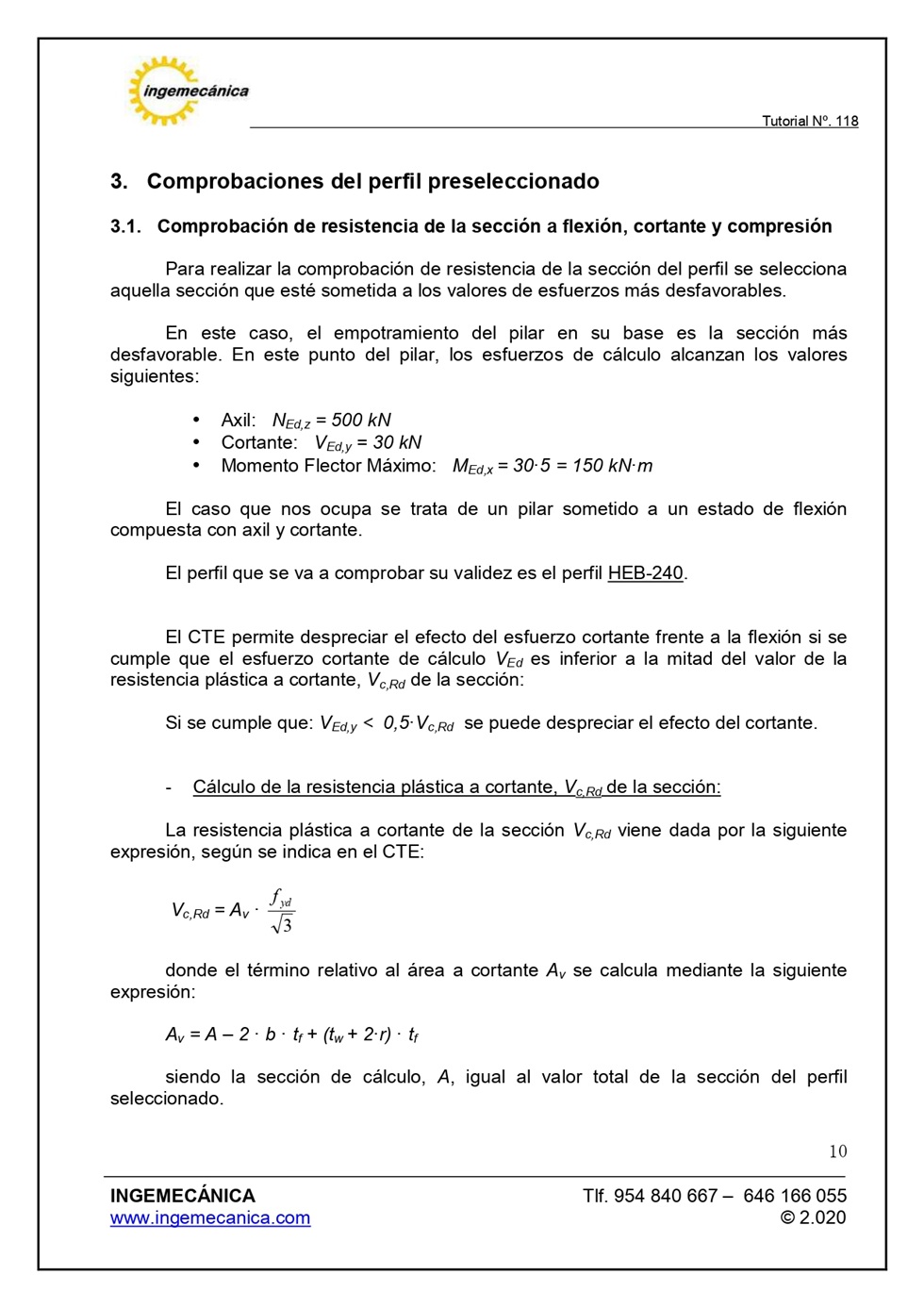

3.1- Comprobación de resistencia de la sección a flexión, cortante y compresión

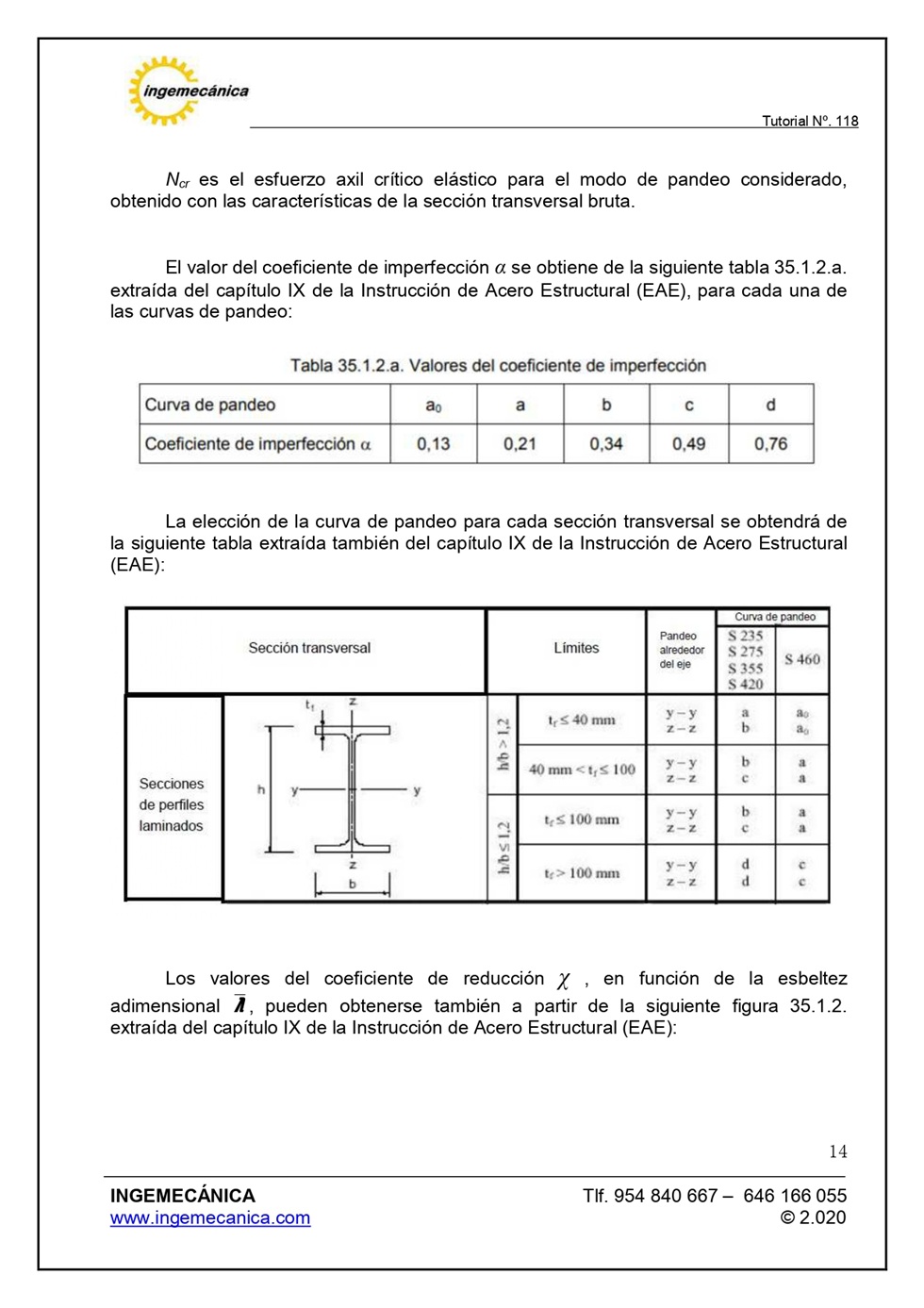

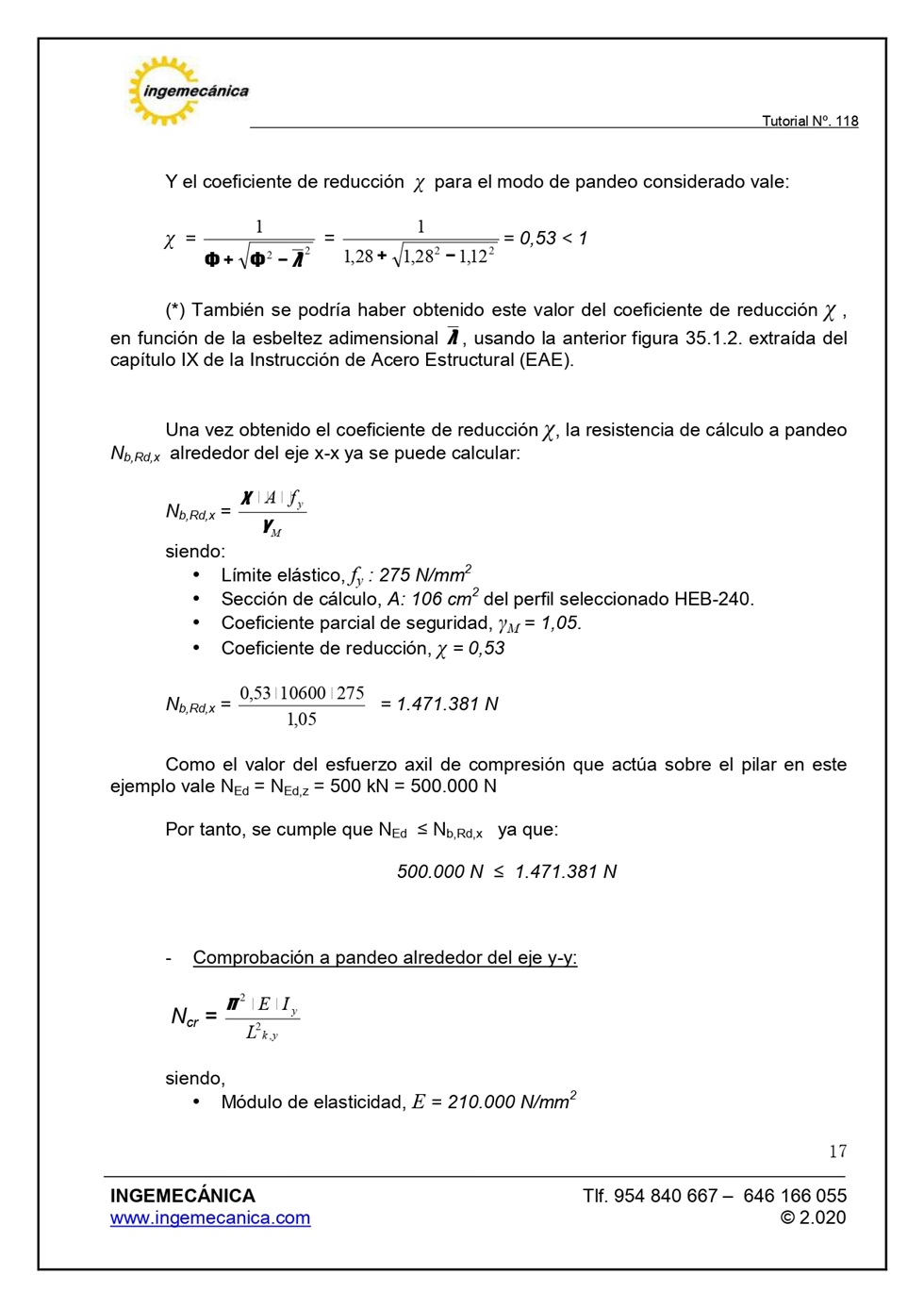

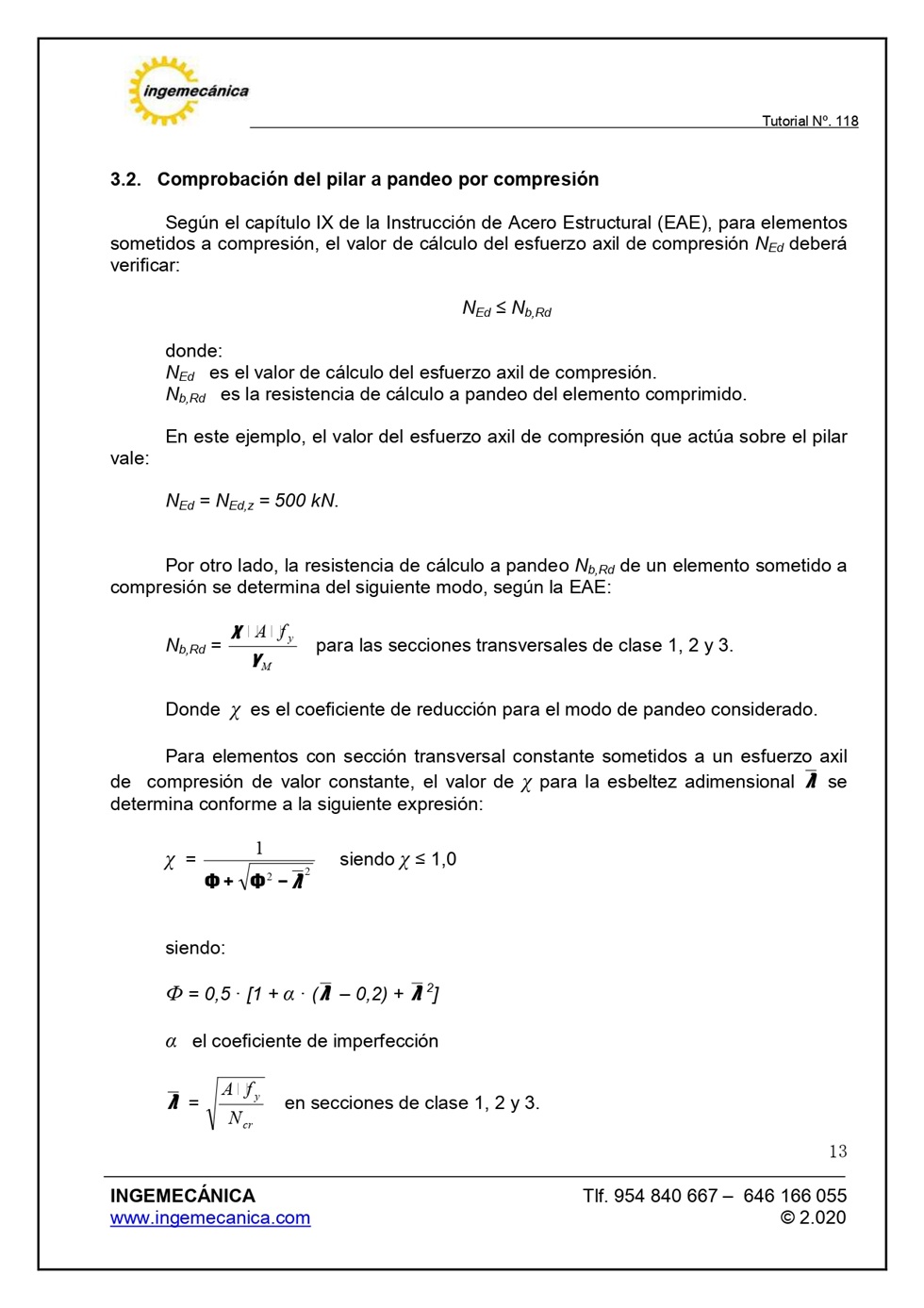

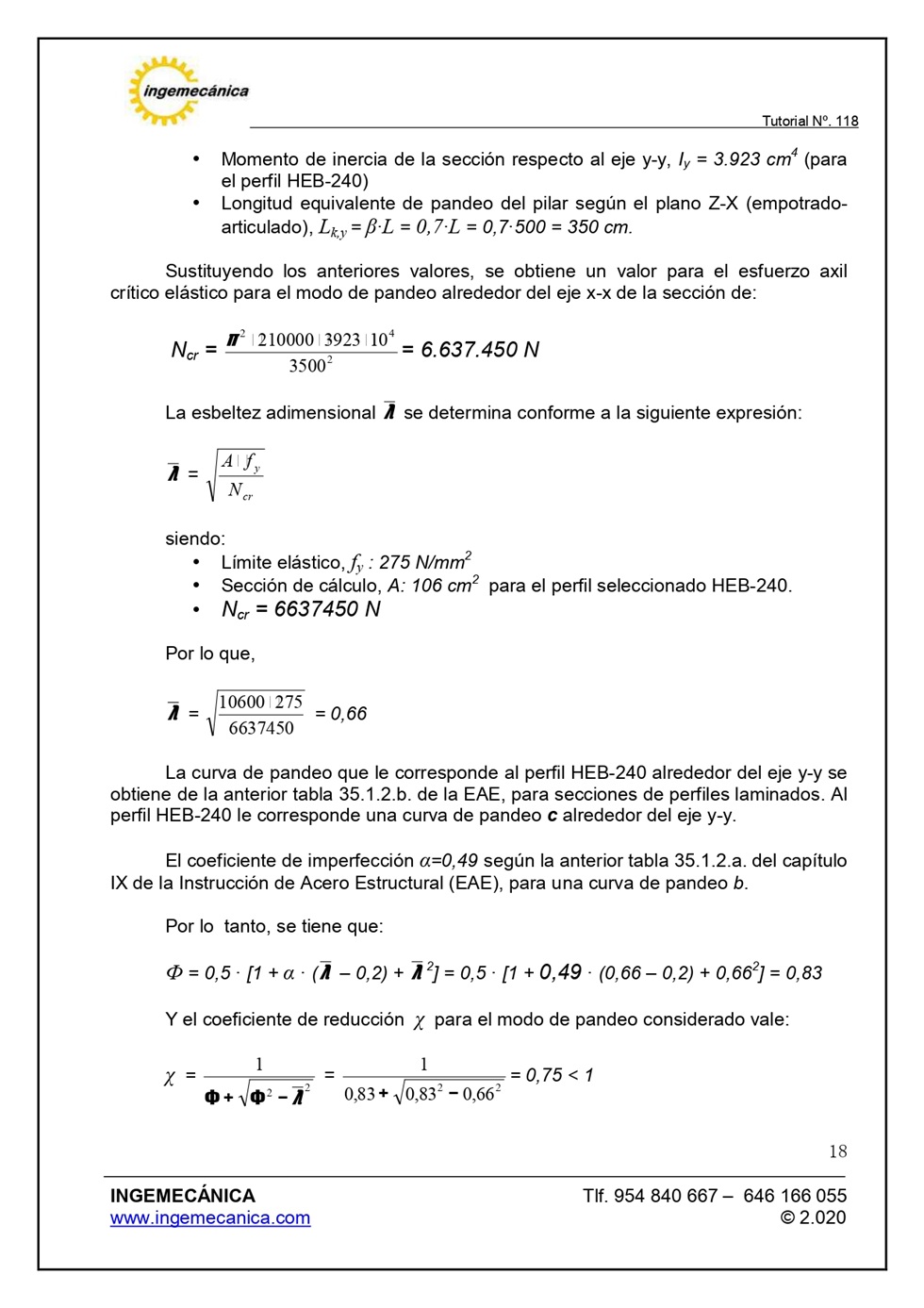

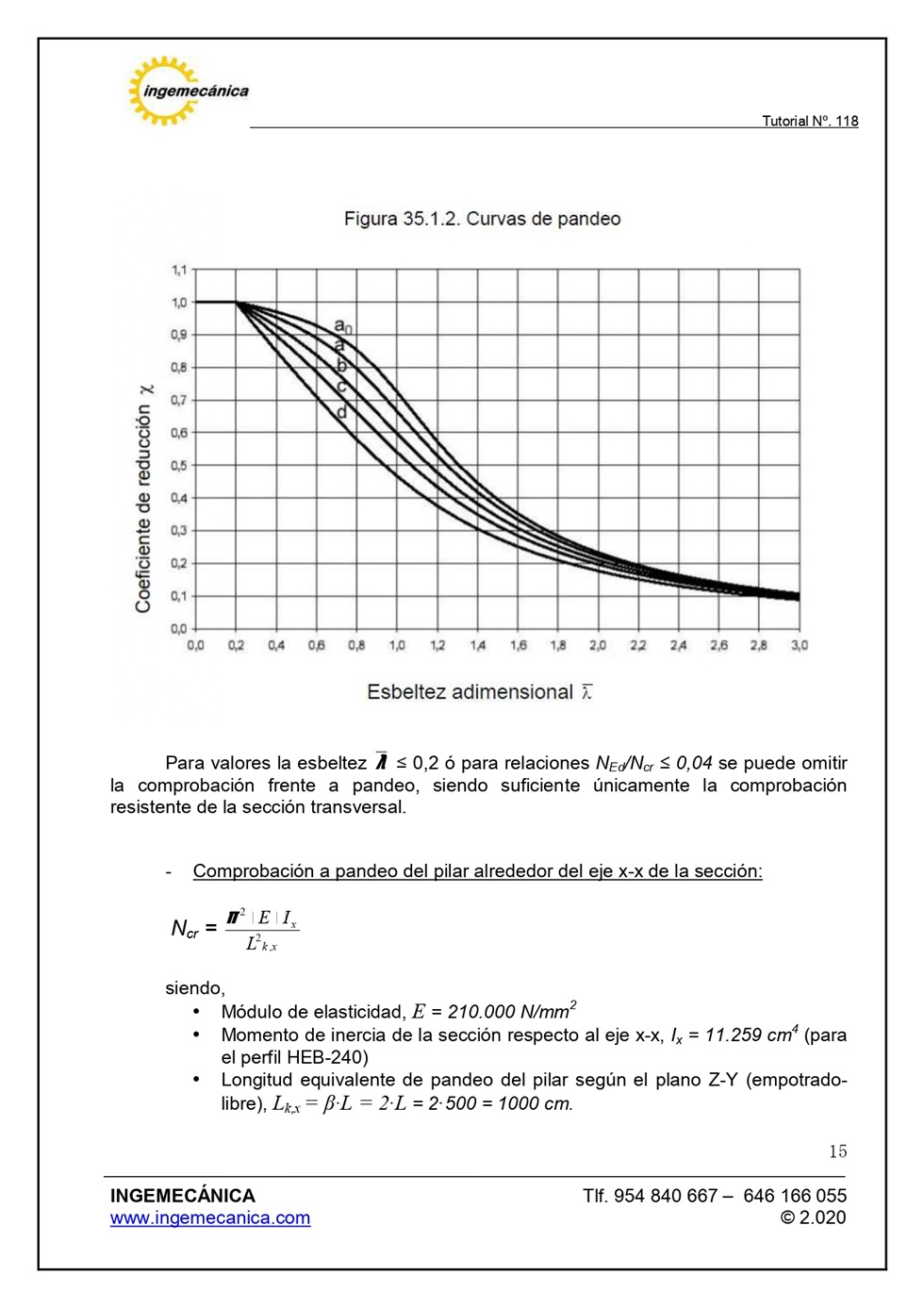

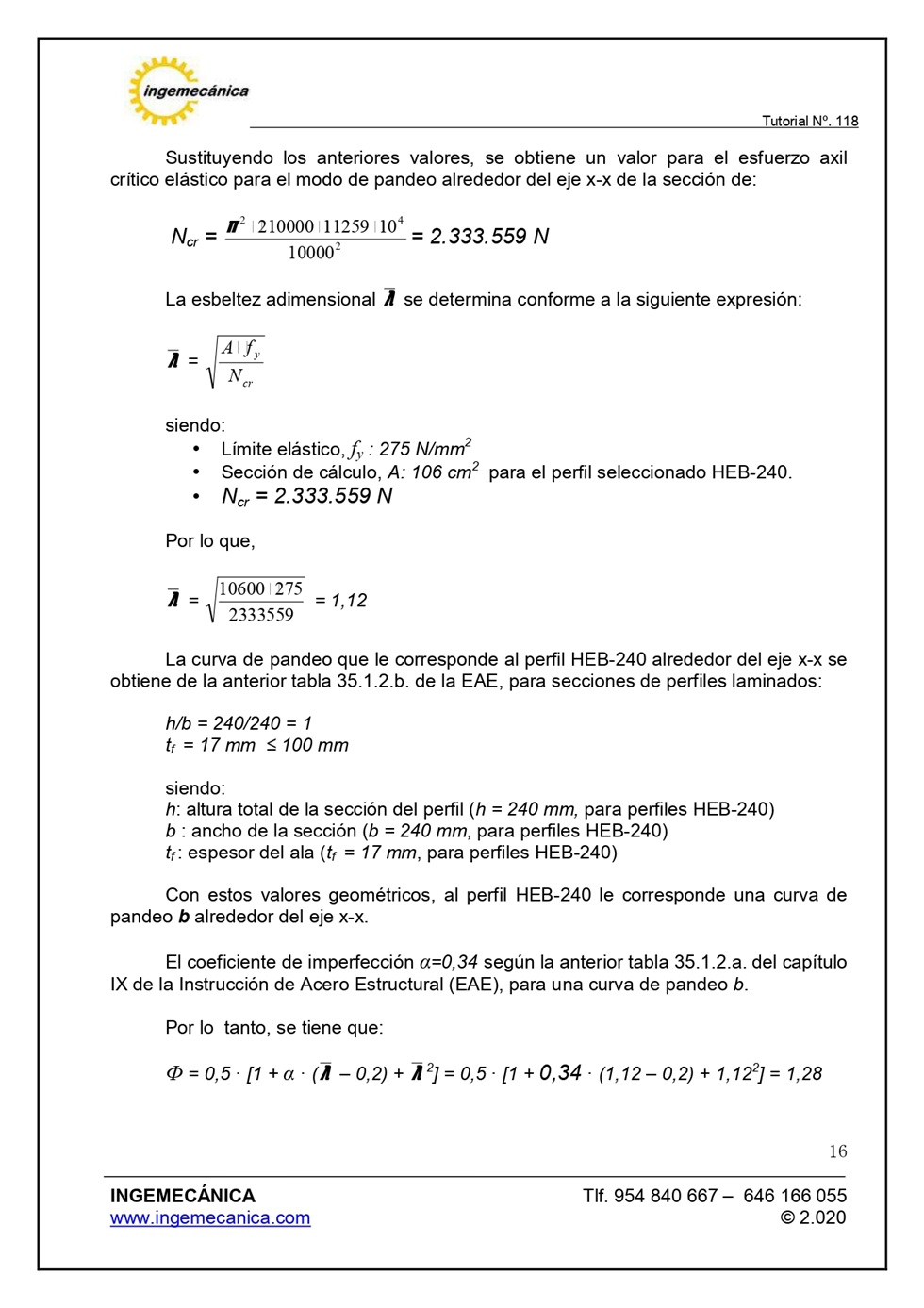

3.2- Comprobación del pilar a pandeo por compresión

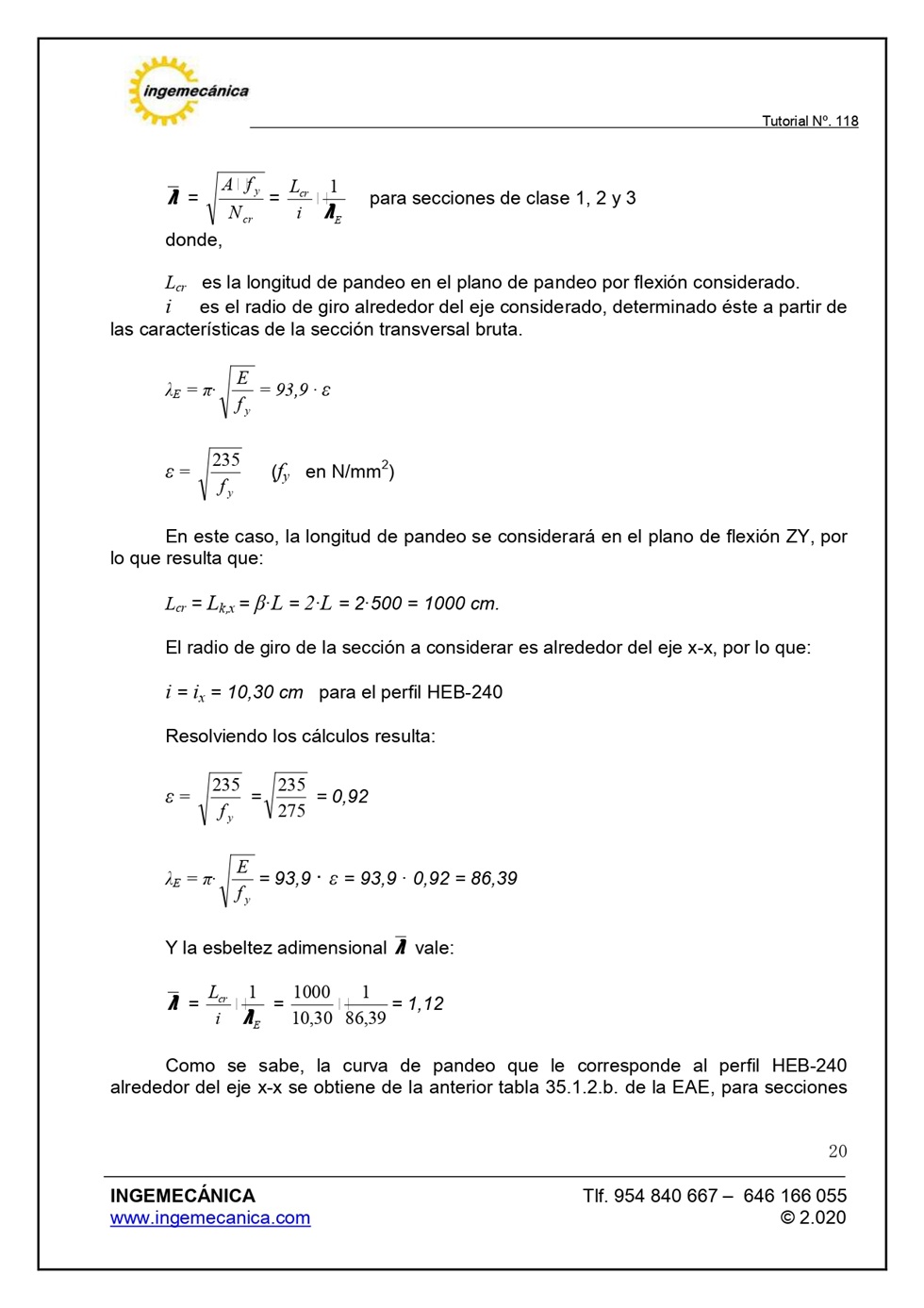

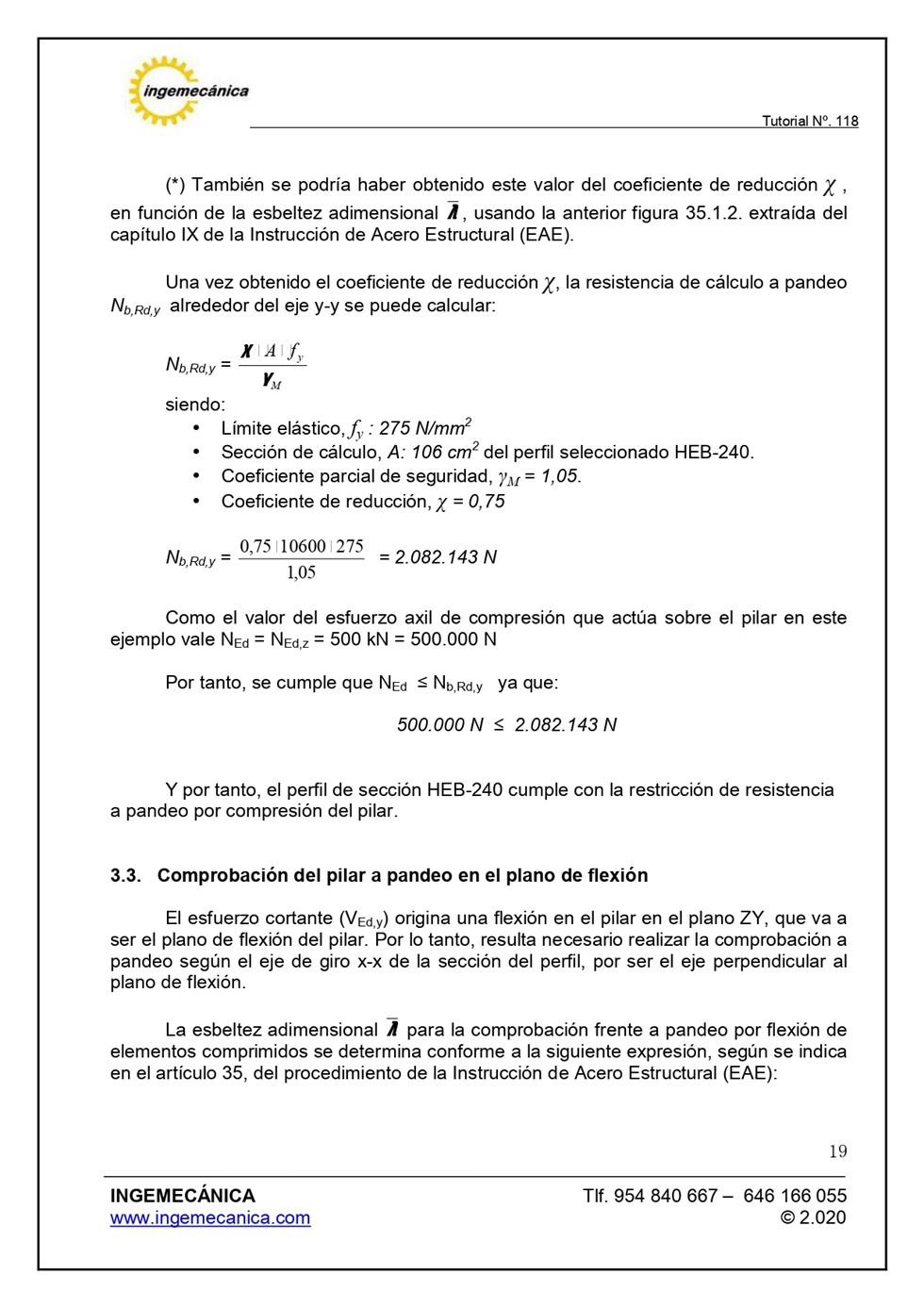

3.3- Comprobación del pilar a pandeo en el plano de flexión

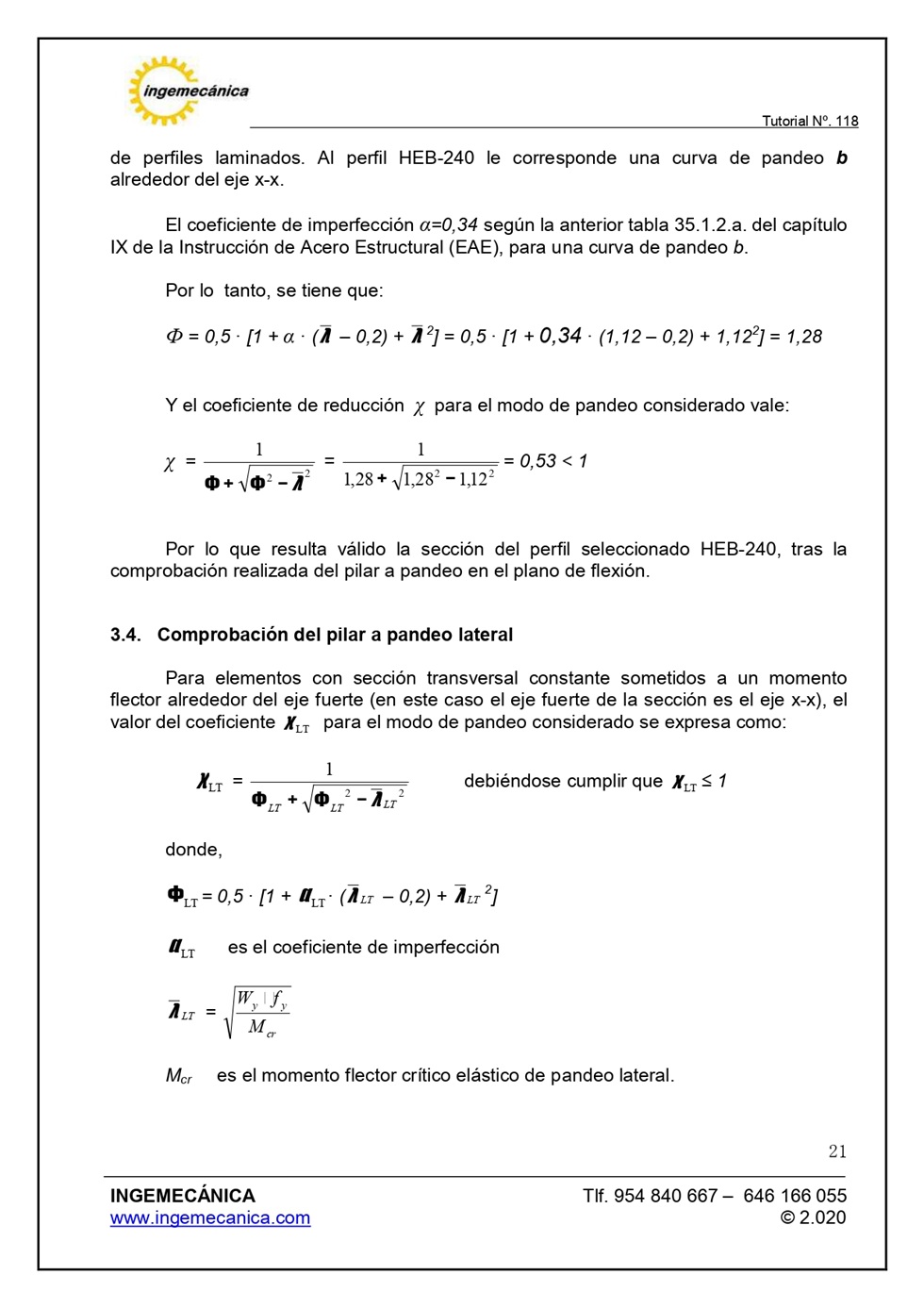

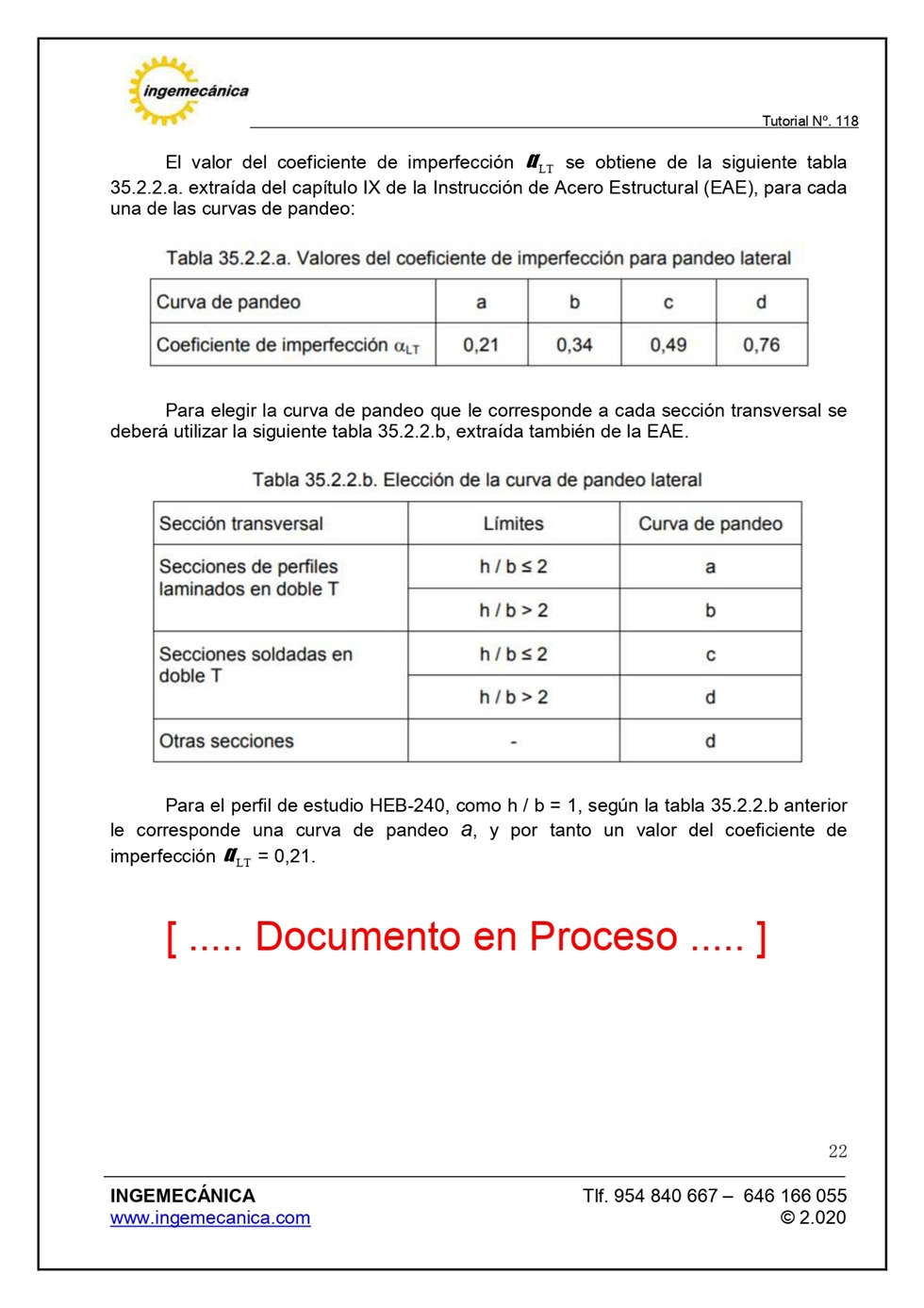

3.4- Comprobación del pilar a pandeo lateral

3.5- Cálculo de la deformación y flecha máxima del pilar

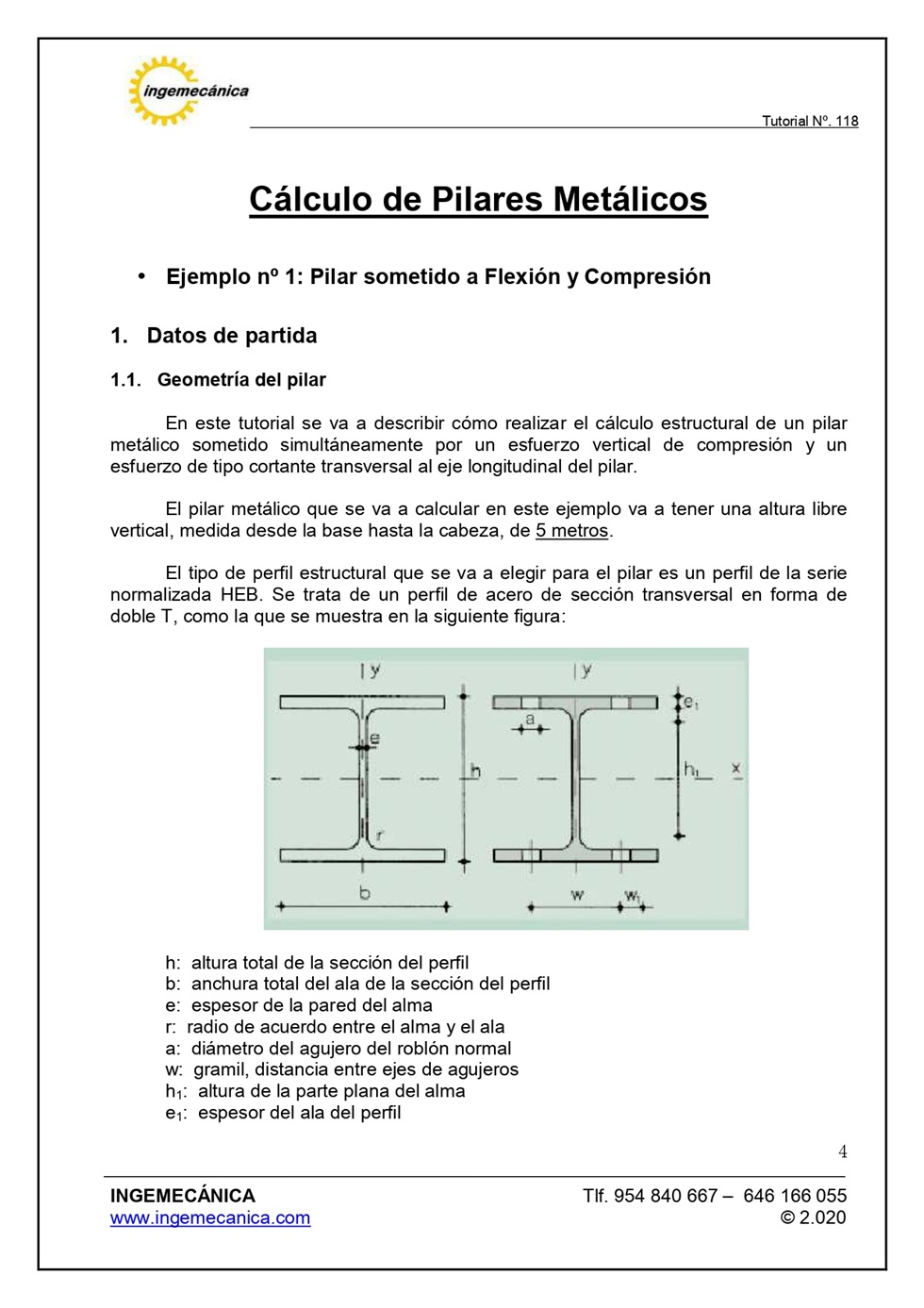

En este tutorial se va a describir cómo realizar el cálculo estructural de un pilar metálico de 5 metros de altura sometido simultáneamente a un esfuerzo vertical de compresión y un esfuerzo cortante transversal al eje longitudinal del pilar.

Se realizará un dimensionado de la estructura para cumplir con las restricciones a pandeo y de resistencia mecánica del perfil estructural, así como de la limitación a la deformación máxima del pilar.





---

—  Tutorial nº 118  —

Cálculo de Pilares Metálicos. Ejemplos

AUTOR:  Hermenegildo Rodríguez Galbarro - Ingeniero Industrial

---
