—  Tutorial nº 176  —

Fórmulas y conceptos generales de electricidad

(*) Para publicar en esta web tus trabajos o realizar algún comentario o sugerencia, envía un e-mail a:  info@ingemecanica.com

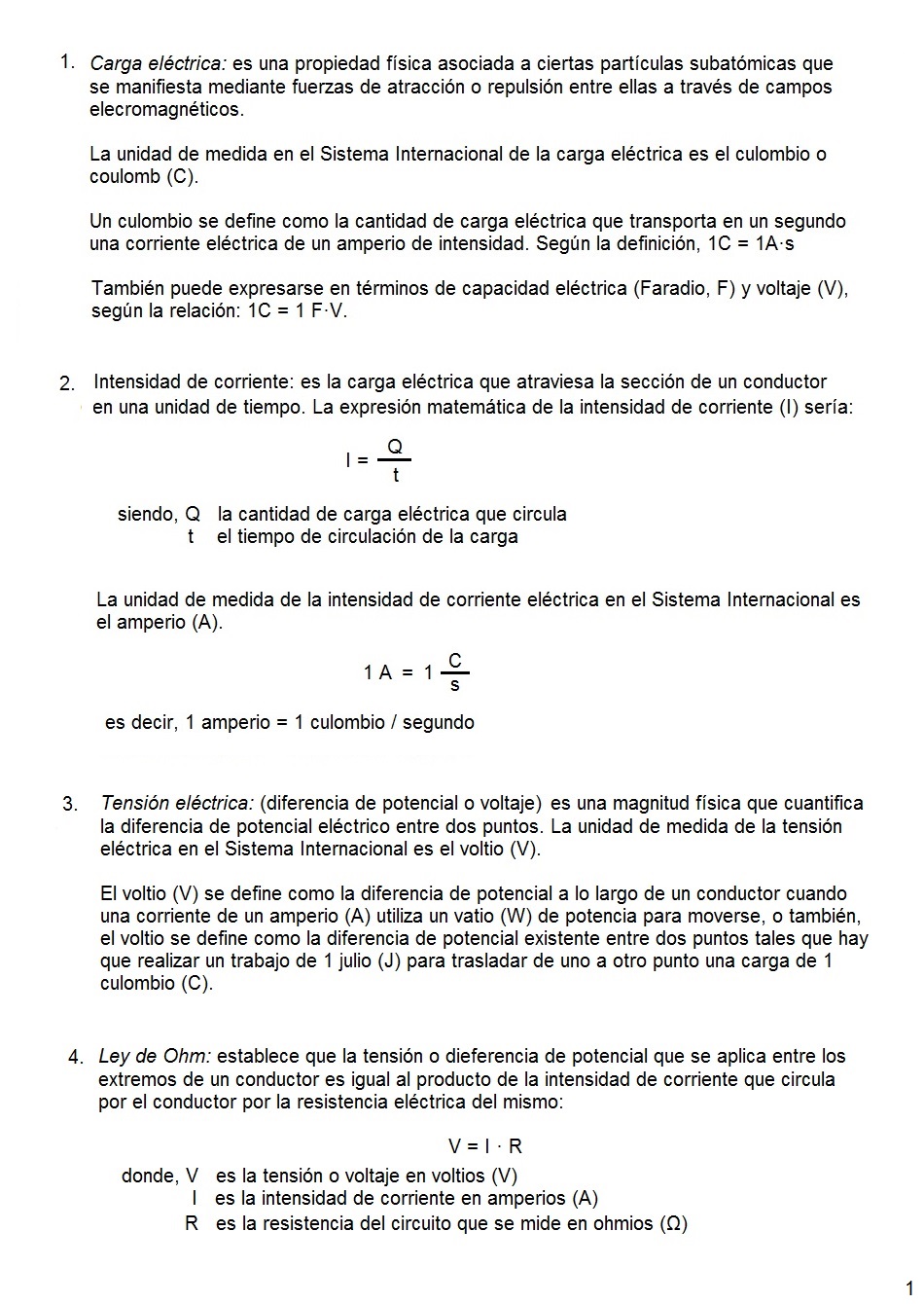

Recopilación de los conceptos y términos generales de electricidad. Incluye una recopilación de las fórmulas eléctricas de uso más común para cálculos de instalaciones y circuitos eléctricos.





























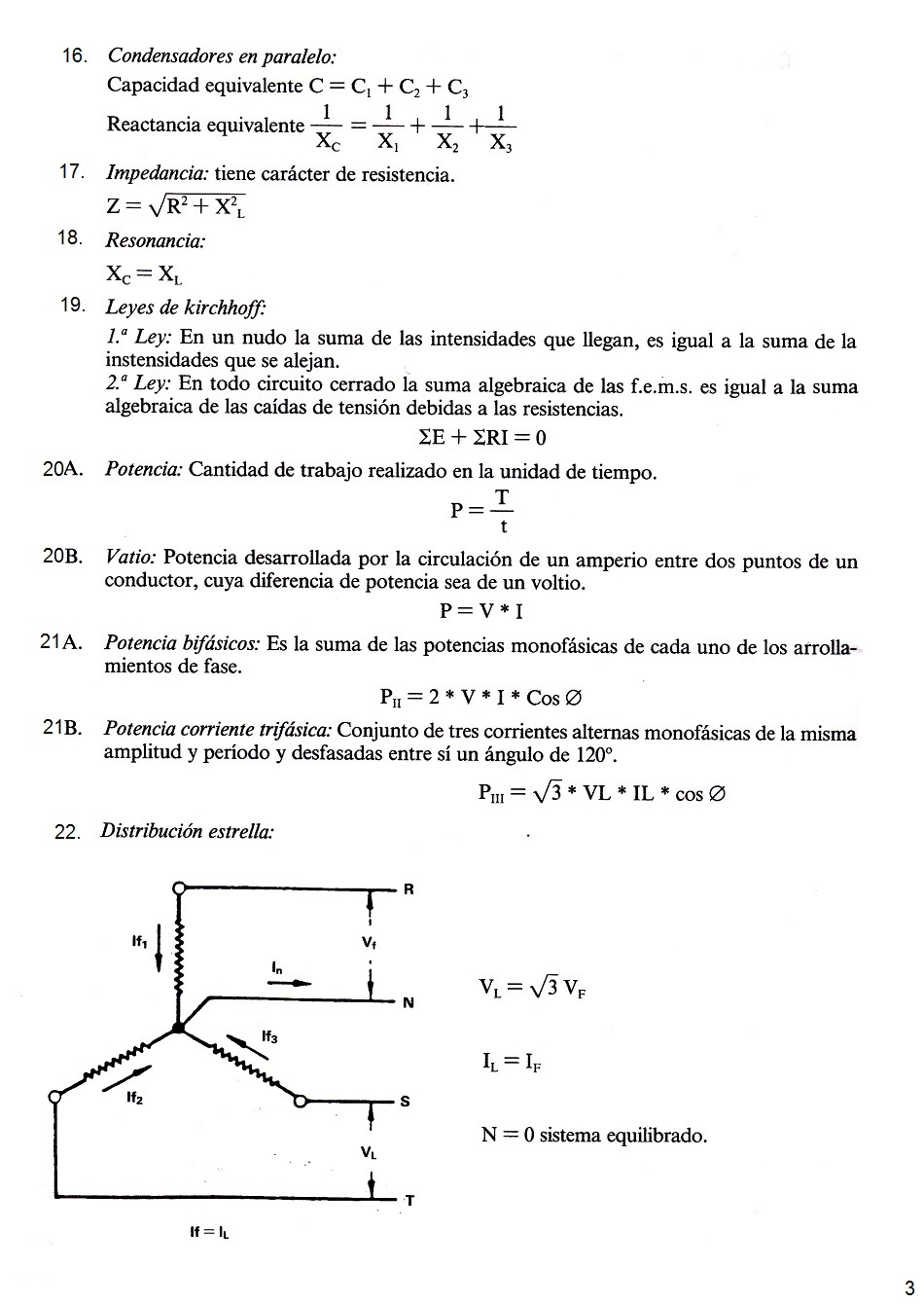

—  FÓRMULAS ELÉCTRICAS  —



1.- Cálculo de la Intensidad, I

• Sistema Eléctrico Monofásico:



• Sistema Eléctrico Trifásico:

siendo,

I,   intensidad de corriente (amperios, A)

P,   potencia (watios, W)

V,   tensión (voltios, V)

cos φ,   el factor de potencia.





2.- Cálculo de la caída de tensión (conocida P)

• Sistema Eléctrico Monofásico:



• Sistema Eléctrico Trifásico:

siendo,

ΔU,   caída de tensión (voltios, V)

P,   potencia (watios, W)

L,   longitud del cable (metro, m)

K,   conductividad del cable (56 Cu ; 35 Al)

S,   sección del cable (mm²)

V,   tensión (voltios, V)





3.- Cálculo de la caída de tensión (conocida I)

• Sistema Eléctrico Monofásico:



• Sistema Eléctrico Trifásico:

siendo,

ΔU,   caída de tensión (voltios, V)

L,   longitud del cable (metro, m)

I,   intensidad de corriente (amperios, A)

cos φ,   el factor de potencia

K,   conductividad del cable (56 Cu ; 35 Al)

S,   sección del cable (mm²).





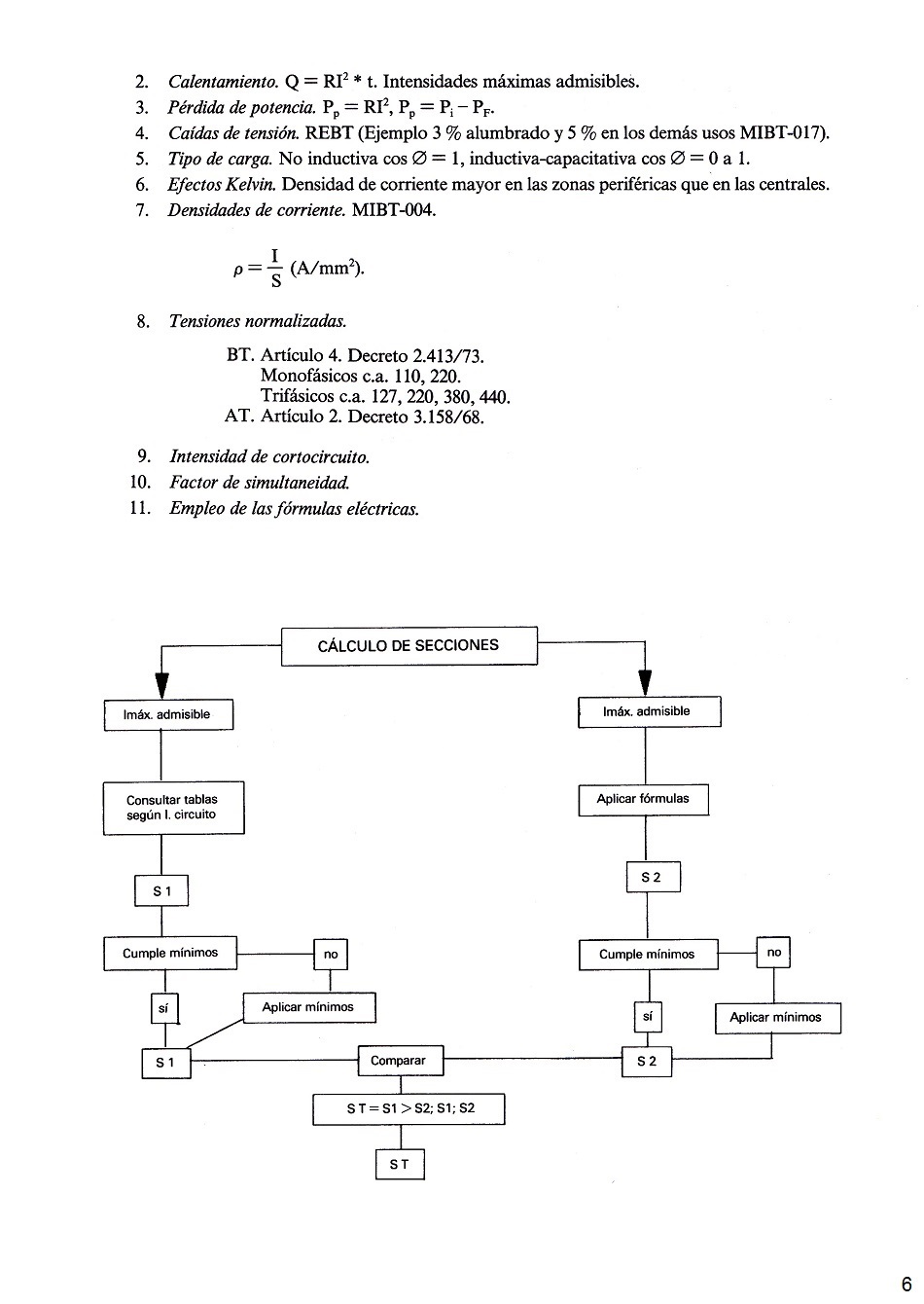

4.- Cálculo de la sección de cable (conocida P)

• Sistema Eléctrico Monofásico:



• Sistema Eléctrico Trifásico:

siendo,

S,   sección del cable (mm²)

P,   potencia (watios, W)

L,   longitud del cable (metro, m)

K,   conductividad del cable (56 Cu ; 35 Al)

ΔU,   caída de tensión (voltios, V)

V,   tensión (voltios, V)





5.- Cálculo de la sección de cable (conocida I)

• Sistema Eléctrico Monofásico:



• Sistema Eléctrico Trifásico:

siendo,

S,   sección del cable (mm²)

L,   longitud del cable (metro, m)

I,   intensidad de corriente (amperios, A)

cos φ,   el factor de potencia.

K,   conductividad del cable (56 Cu ; 35 Al)

ΔU,   caída de tensión (voltios, V)





6.- Cálculo de la pérdida de potencia, Δp

• Sistema Eléctrico Monofásico:



• Sistema Eléctrico Trifásico:

siendo,

Δp,   pérdida de potencia (watios, W)

P,   potencia (watios, W)

L,   longitud del cable (metro, m)

K,   conductividad del cable (56 Cu ; 35 Al)

S,   sección del cable (mm²)

V,   tensión (voltios, V)

cos φ,   el factor de potencia.





7.- Resistencia (R) y conductividad (K) del conductor

• Resistencia (R):



• Conductividad (K):

siendo,

R,   resistencia del conductor (ohmios, Ω)

ρ,   resistividad del conductor (0,0175 Ω·mm²/m   para el Cobre   -   0,0282 Ω·mm²/m   para el Aluminio)

K,   conductividad del cable (56 Cu ; 35 Al)

L,   longitud del cable (metro, m)

S,   sección del cable (mm²).





—  DESIGNACIÓN DE CABLES Y CONCUCTORES  —

1.- Según normas CENELEC, UNE-21031

Según dictan las normas CENELEC HD-21 y las normas UNE-21031, los cables y conductores eléctricos se designan mediante un formato de siglas, constituido por letras y números, que contienen la siguiente información:

• Letra inicial:

La denominación comienza por una letra para indicar lo siguiente:

H: para indicar que el cable es conforme con las normas armonizadas europeas.

A: para indicar que es un cable de tipo nacional reconocido.



• Tensión:

A continuación se incluye una numeración para indicar la tensión del cable:

03: Tensión nominal de cable 300 V.

05: Tensión nominal de cable 300/500 V.

07: Tensión nominal de cable 450/750 V.



• Material de aislamiento y cubierta:

B: EPR (Etileno propileno).

N: PCP (Policloropreno).

V: PVC (Policloruro de vinilo).

X: XLPE (Polietileno reticulado).



• Forma del cable:

H: Letra colocada al final de la designación, para indicar que se trata de cables planos cuyos conductores pueden separarse.

H2: Letra colocada al final de la designación, para indicar que se trata de cables planos cuyos conductores no pueden separarse.



• Conductor:

La sigla que indica el tipo de conductor se incluye separada por un guión del resto de la designación del cable. Pueden ser las siguientes:

U: conductor rígido, unipolar.

R: conductor rígido de varios alambre cableados.

K: conductor flexible, Clase 5, para instalación fija.

F: conductor flexible, Clase 5, para instalación móvil.

H: conductor flexible, Clase 6, para instalación móvil.





2.- Ejemplos de designación

A continuación se indican algunos ejemplos de designación de cables eléctricos según la CENELEC HD-21 y las normas UNE-21031:

H07V-U: Cable aislado con PVC para tensión nominal de hasta 450/750 V. Conductor de un solo alambre, rígido unipolar. Secciones de 1 a 6 mm².

H07V-R: Cable aislado con PVC para tensión nominal de hasta 450/750 V. Conductor rígido de varios alambres. Secciones de 6 a 400 mm².

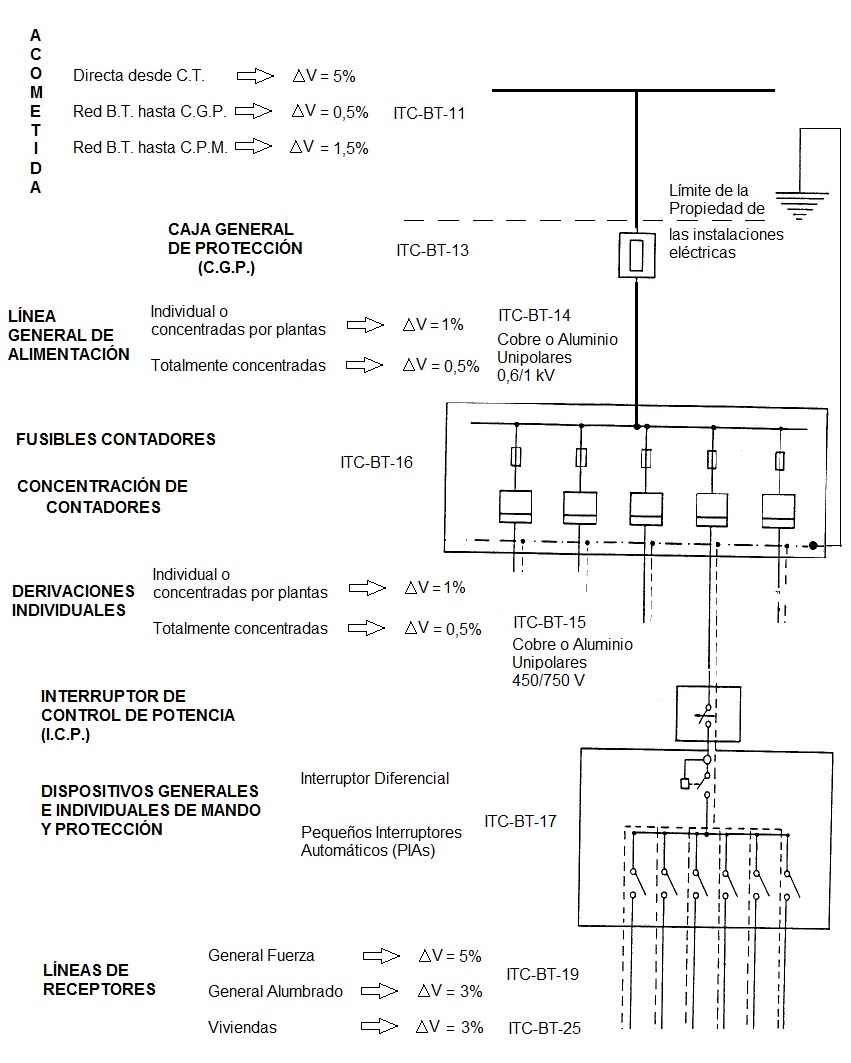

—  CUADRO DE CAÍDAS DE TENSIÓN REGLAMENTARIAS  —



⁽¹⁾ Instalaciones de enlace: según el REBT-2002, se denominan instalaciones de enlace, aquellas que unen la caja general de protección o cajas generales de protección, incluidas éstas, con las instalaciones interiores o receptoras del usuario.

Comenzarán, por tanto, en el final de la acometida y terminarán en los dispositivos generales de mando y protección.

Estas instalaciones se situarán y discurrirán siempre por lugares de uso común y quedarán de propiedad del usuario, que se responsabilizará de su conservación y mantenimiento.

⁽²⁾ Línea General de Alimentación: es aquella que enlaza la Caja General de Protección con la centralización de contadores.

De una misma línea general de alimentación pueden hacerse derivaciones para distintas centralizaciones de contadores.

⁽³⁾ Derivaciones Individuales: la derivación individual es la parte de la instalación que, partiendo de la línea general de alimentación suministra energía eléctrica a una instalación de usuario.

La derivación individual se inicia en el embarrado general y comprende los fusibles de seguridad, el conjunto de medida y los dispositivos generales de mando y protección.

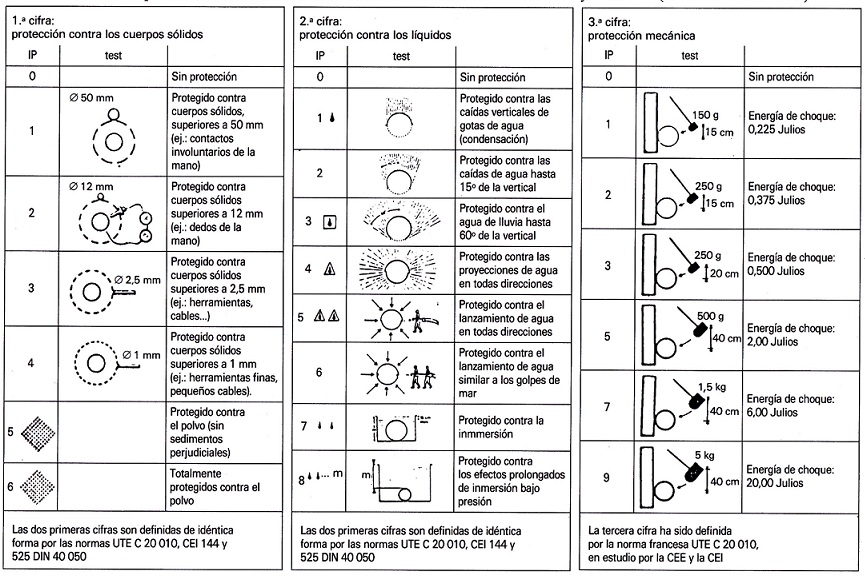

—  GRADO DE PROTECCIÓN (IP) DE LAS CARCASAS DE MATERIALES ELÉCTRICOS  —

En la siguiente figura se muestra la asignación de los diferentes códigos numéricos que indican los grados de protección (IP) de las carcasas de los materiales eléctricos hasta una tensión de aislamiento de 1.000 V (normas UTE C 20 010)





—  ESQUEMA DE ENLACE DE UNA INSTALACIÓN ELÉCTRICA  —
