- Tutorial nº 531 -

Sellado de Equipos Mecánicos Rotatorios

FUENTE:  Burgmann México

©  Es obligatorio el respeto de los derechos de autor de este documento.

Los sistemas de sellado mecánico son fundamentales para asegurar el correcto funcionamiento y la estanqueidad de aquellas máquinas que disponen de componentes y partes rotativas.

A continuación, se invita al lector a comprender los principios básicos que rigen su funcionamiento y conocer los tipos de cierres mecánicos y empaquetaduras más comúnmente empleados en el diseño de máquinas.

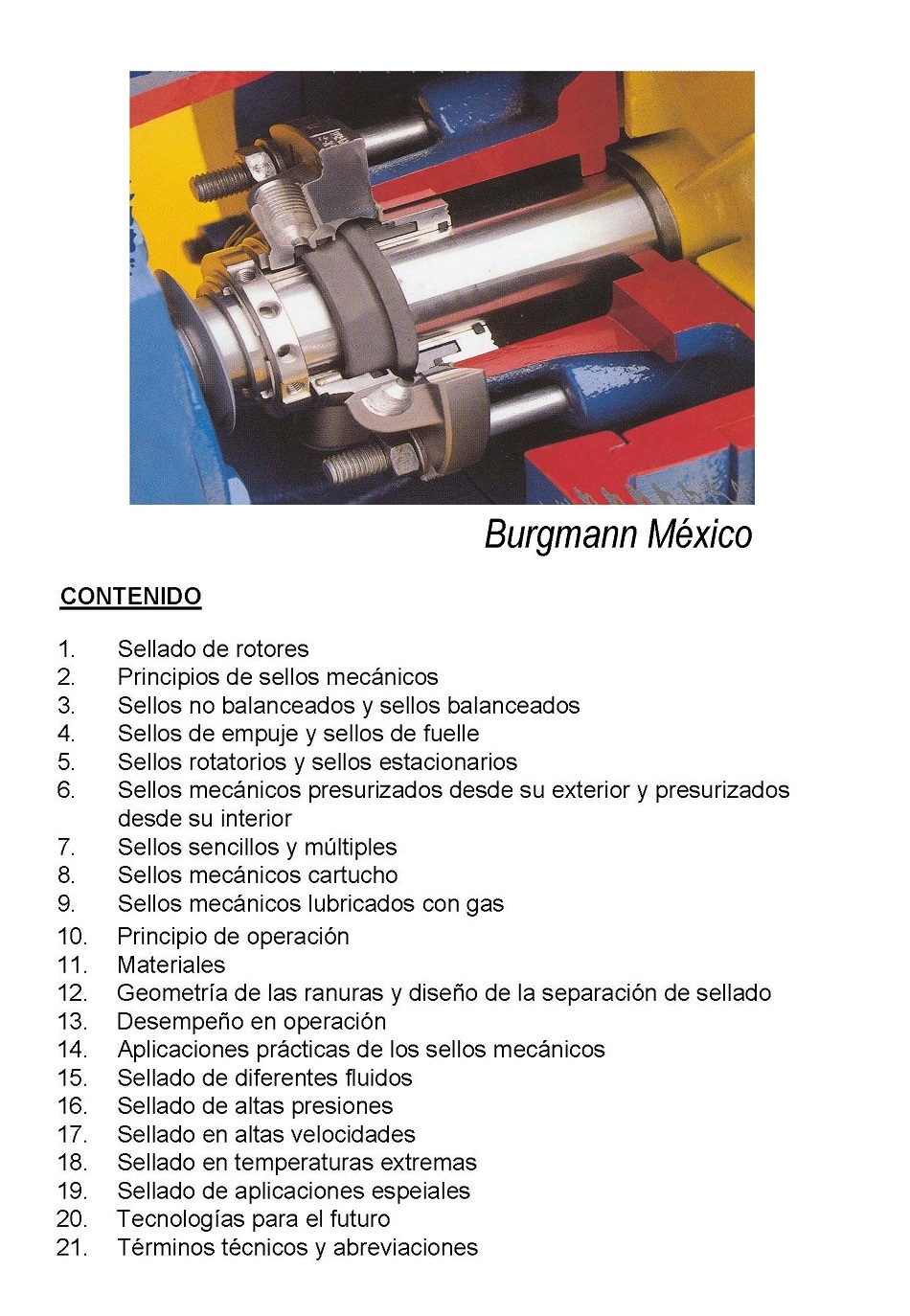

Sellado de equipos mecánicos rotatorios. Página 1

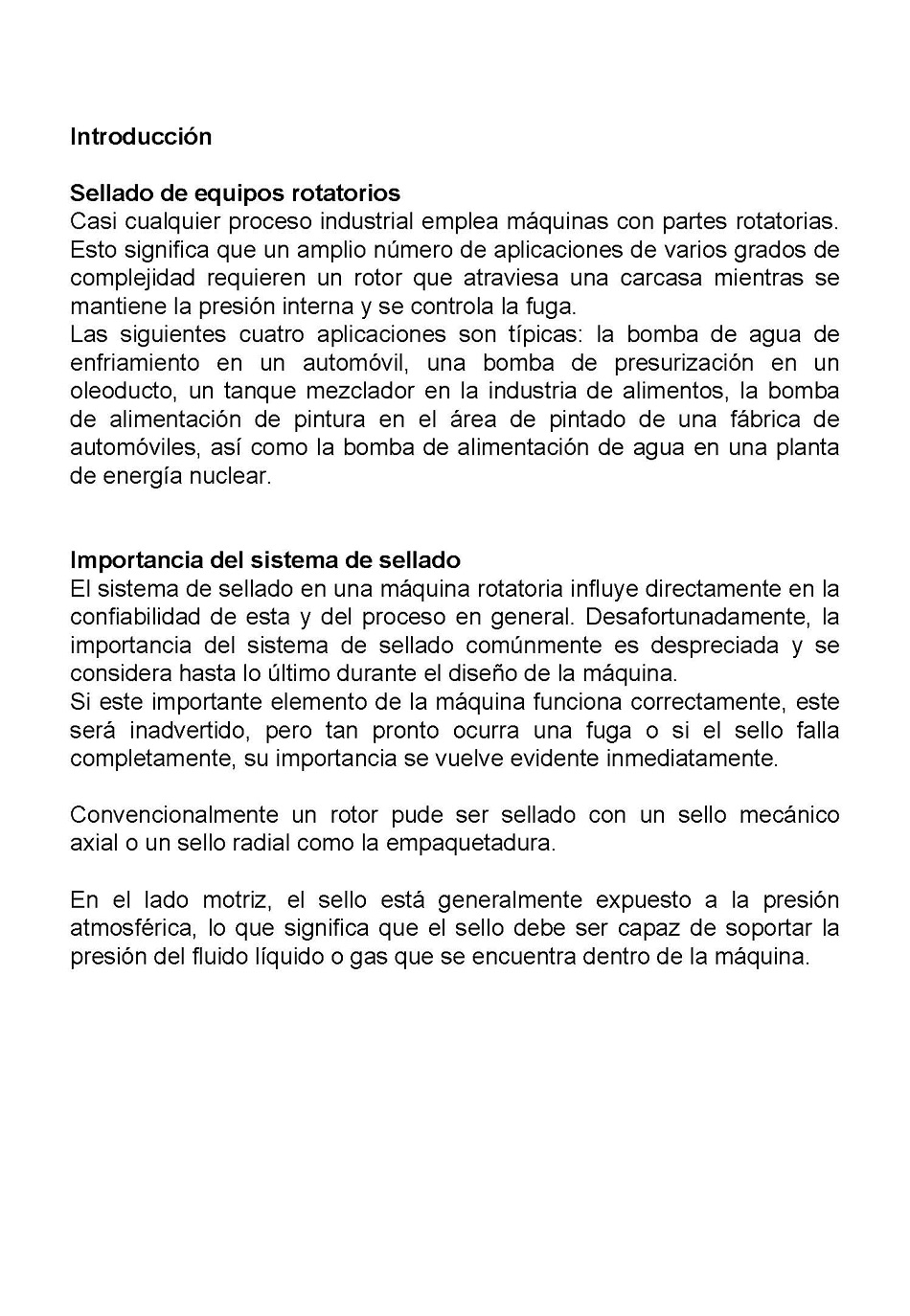

Sellado de equipos mecánicos rotatorios. Página 2

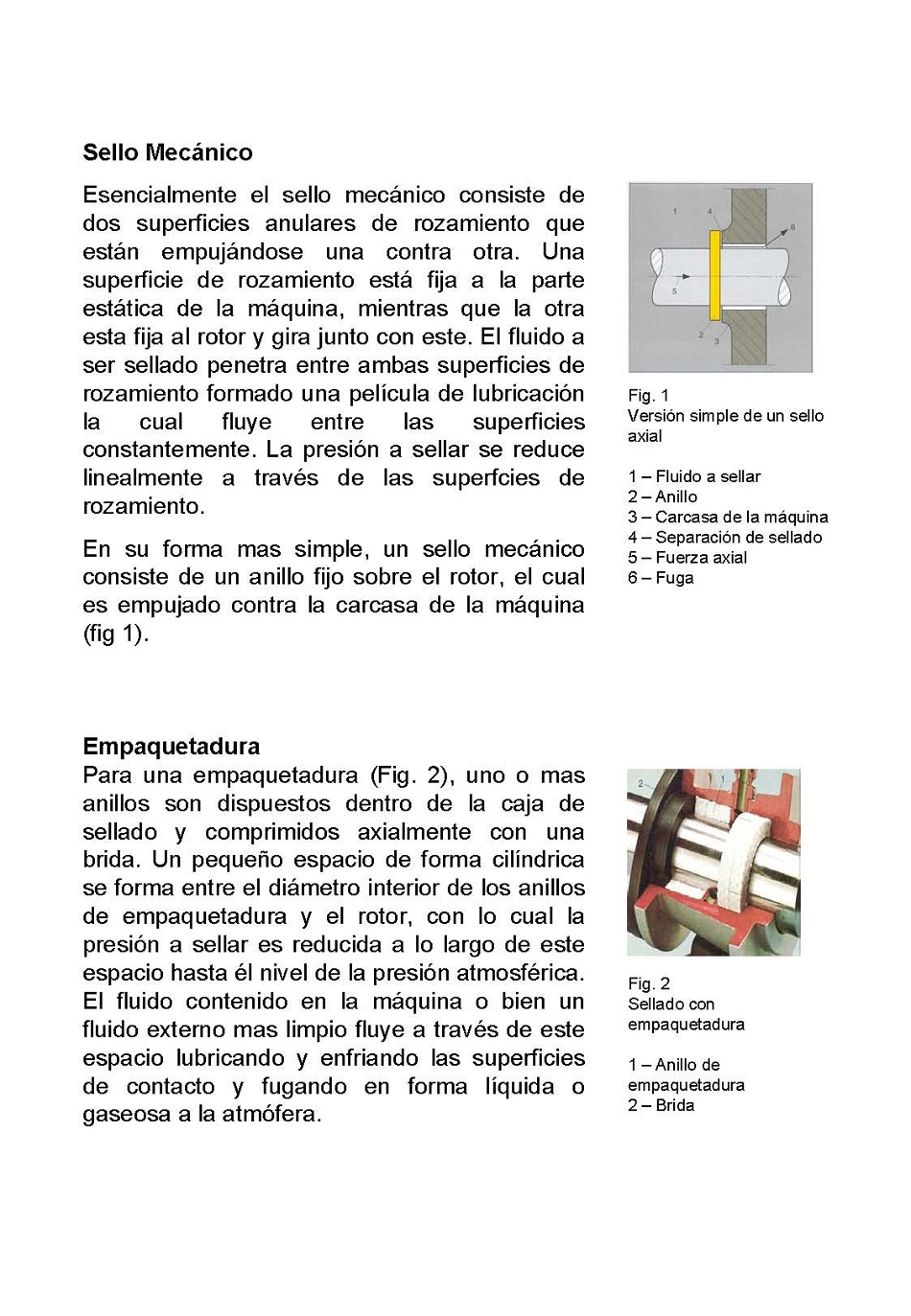

Sellado de equipos mecánicos rotatorios. Página 3

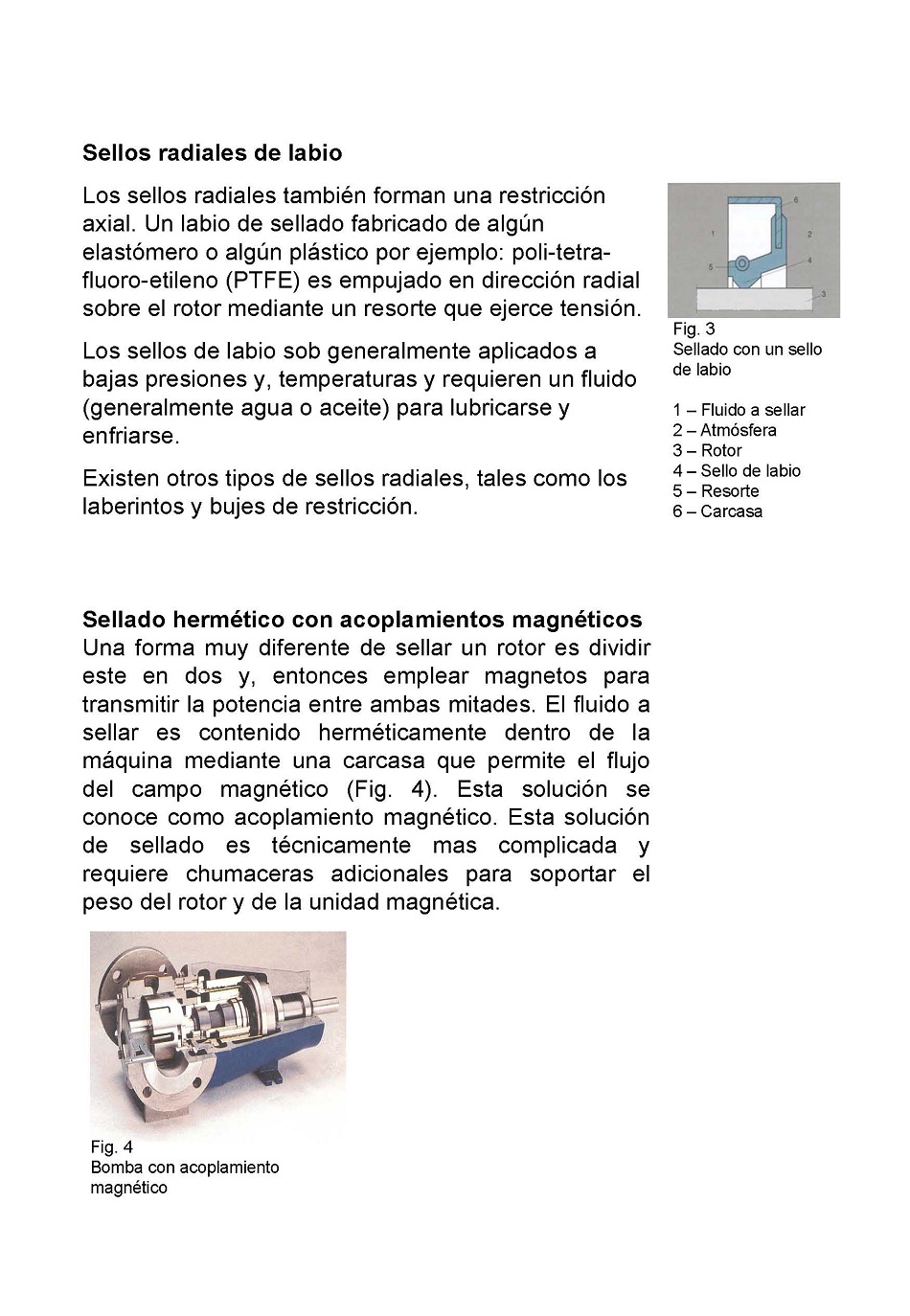

Sellado de equipos mecánicos rotatorios. Página 4

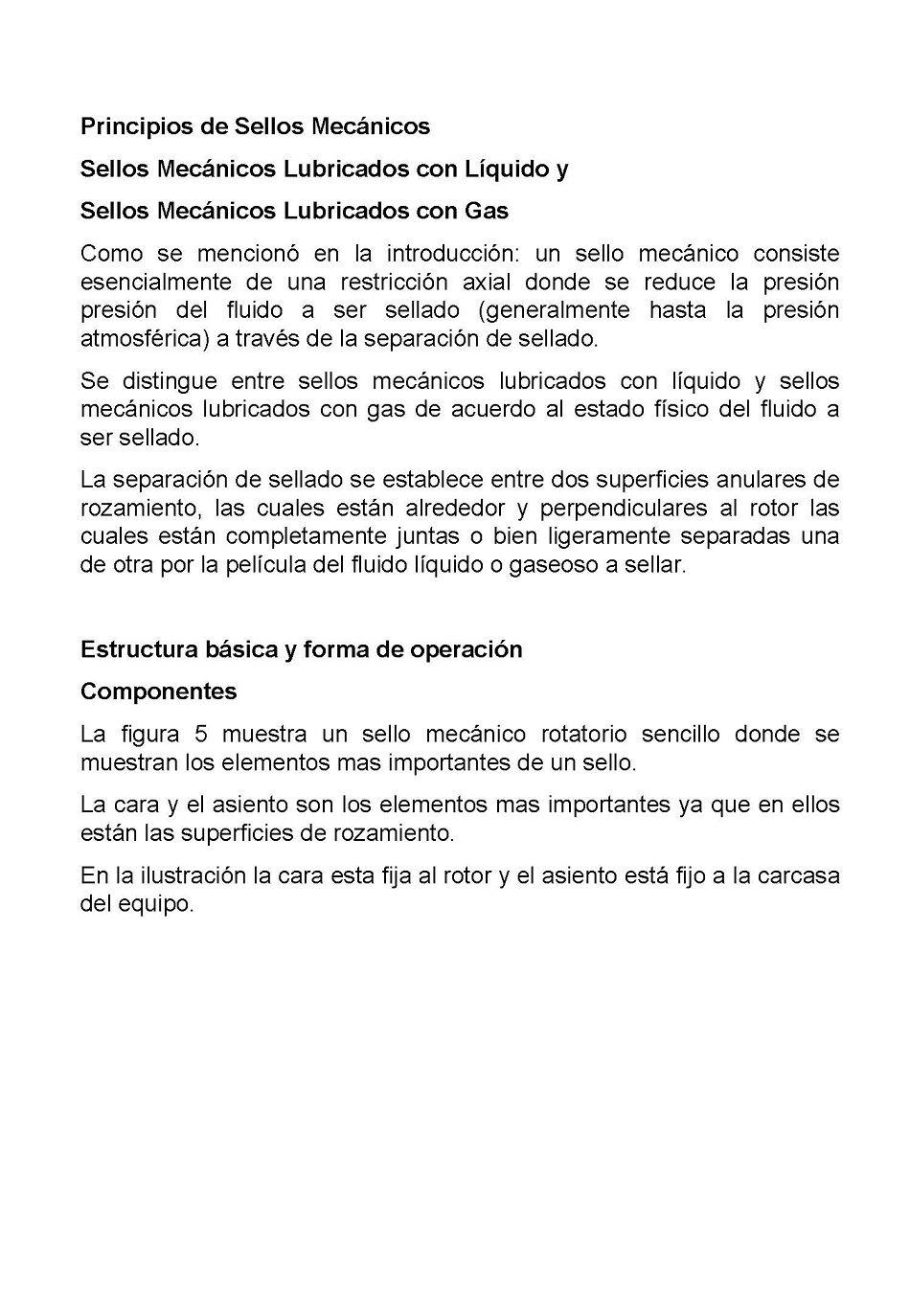

Sellado de equipos mecánicos rotatorios. Página 5

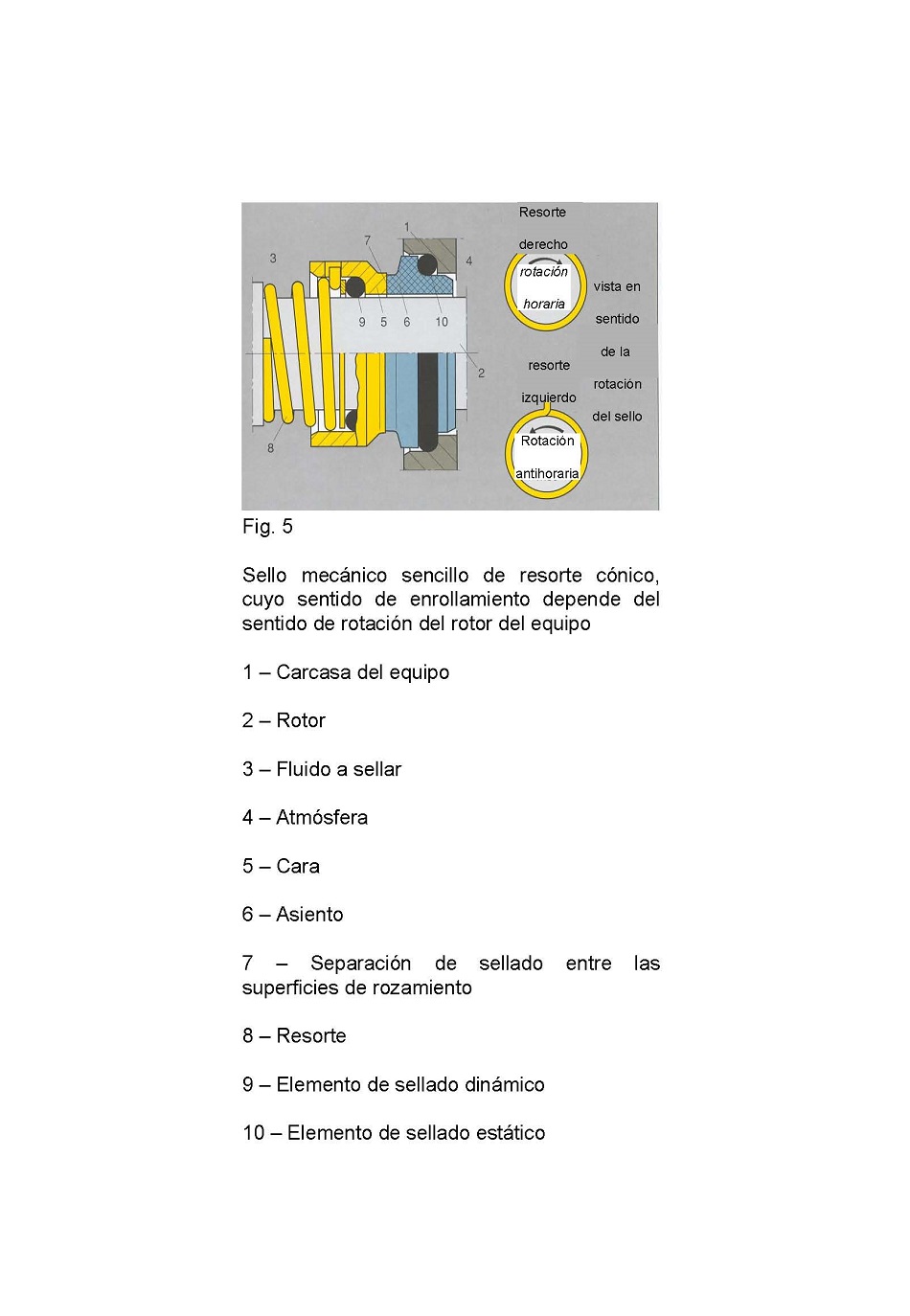

Sellado de equipos mecánicos rotatorios. Página 6

Sellado de equipos mecánicos rotatorios. Página 7

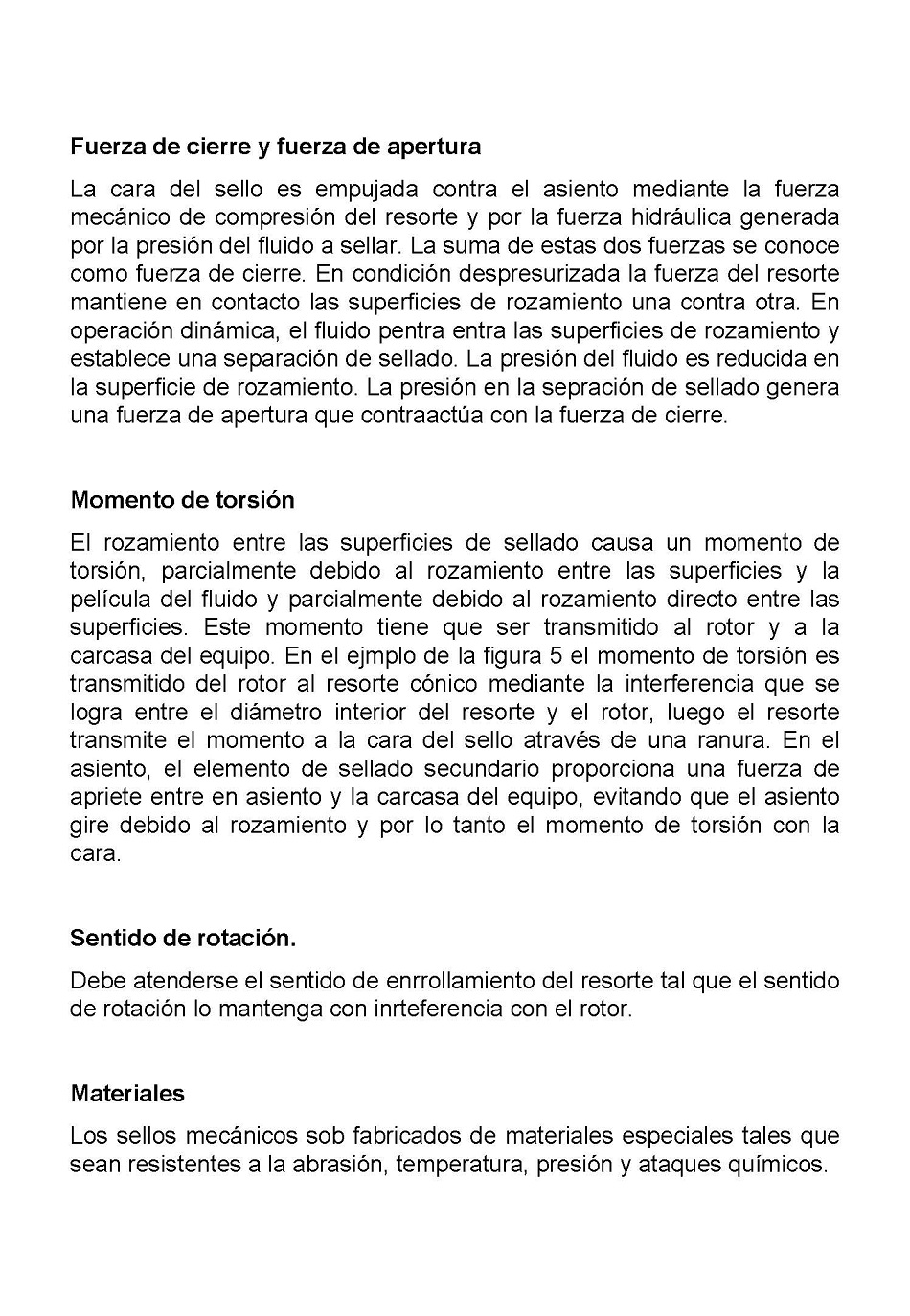

Sellado de equipos mecánicos rotatorios. Página 8

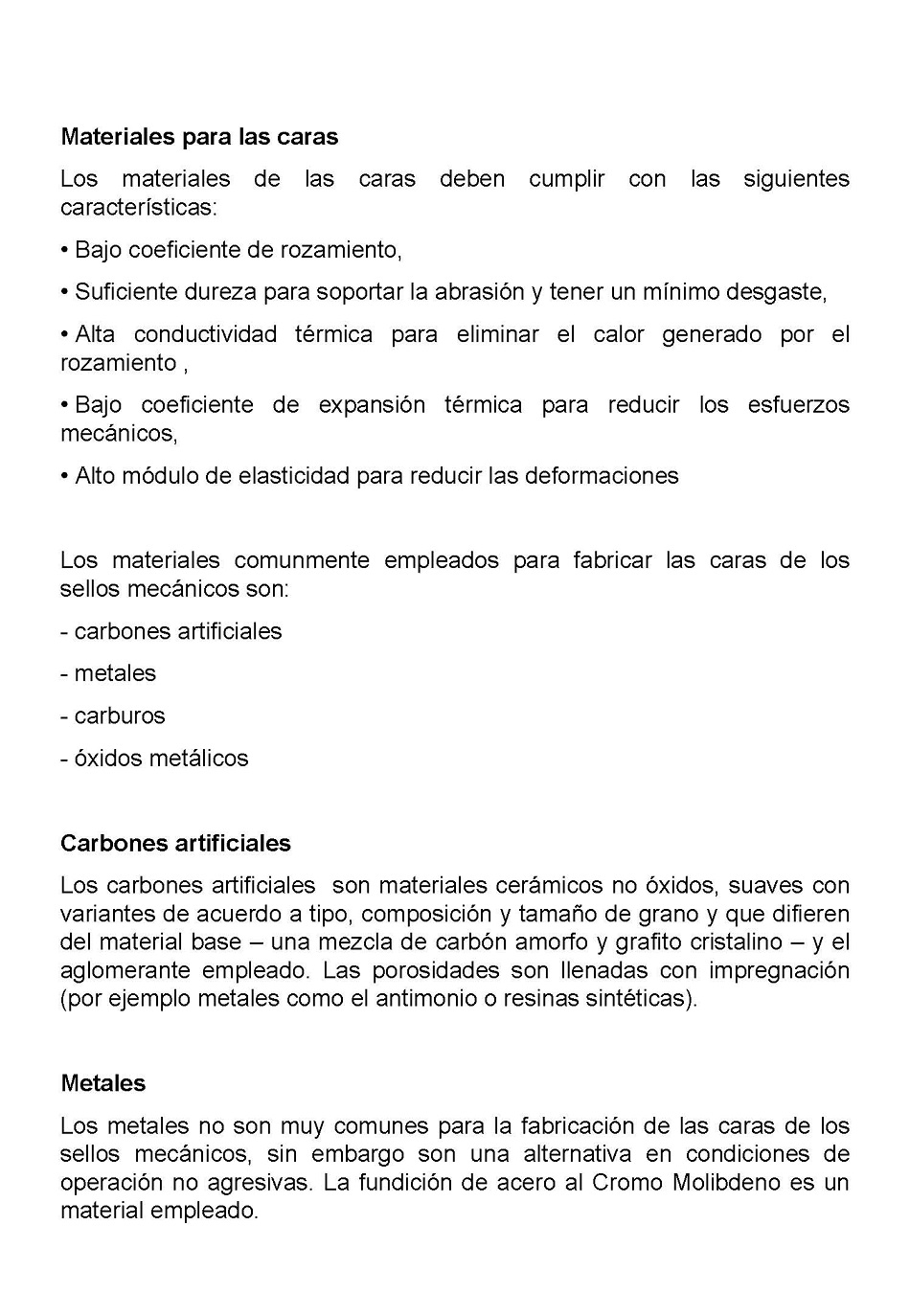

Sellado de equipos mecánicos rotatorios. Página 9

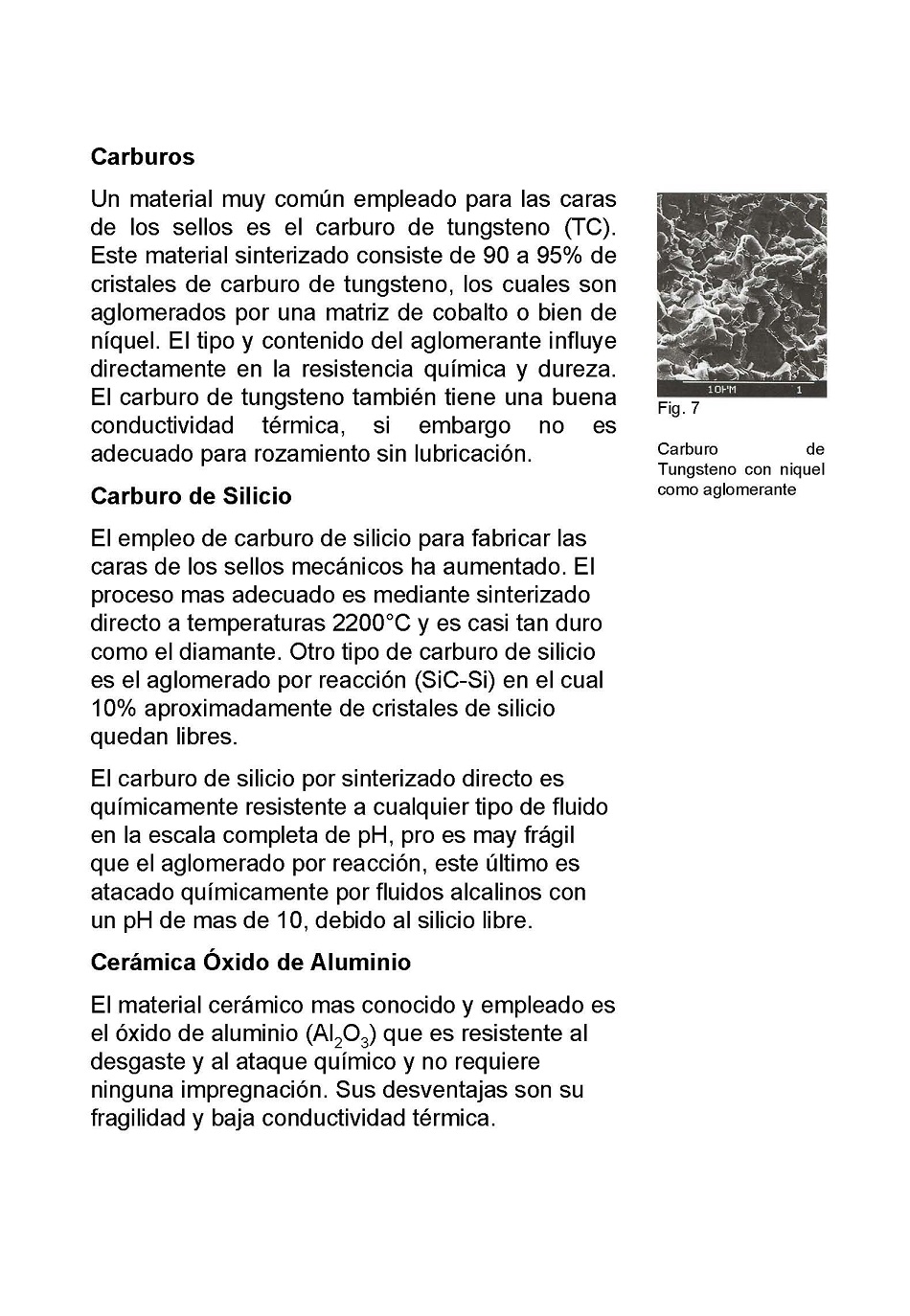

Sellado de equipos mecánicos rotatorios. Página 10

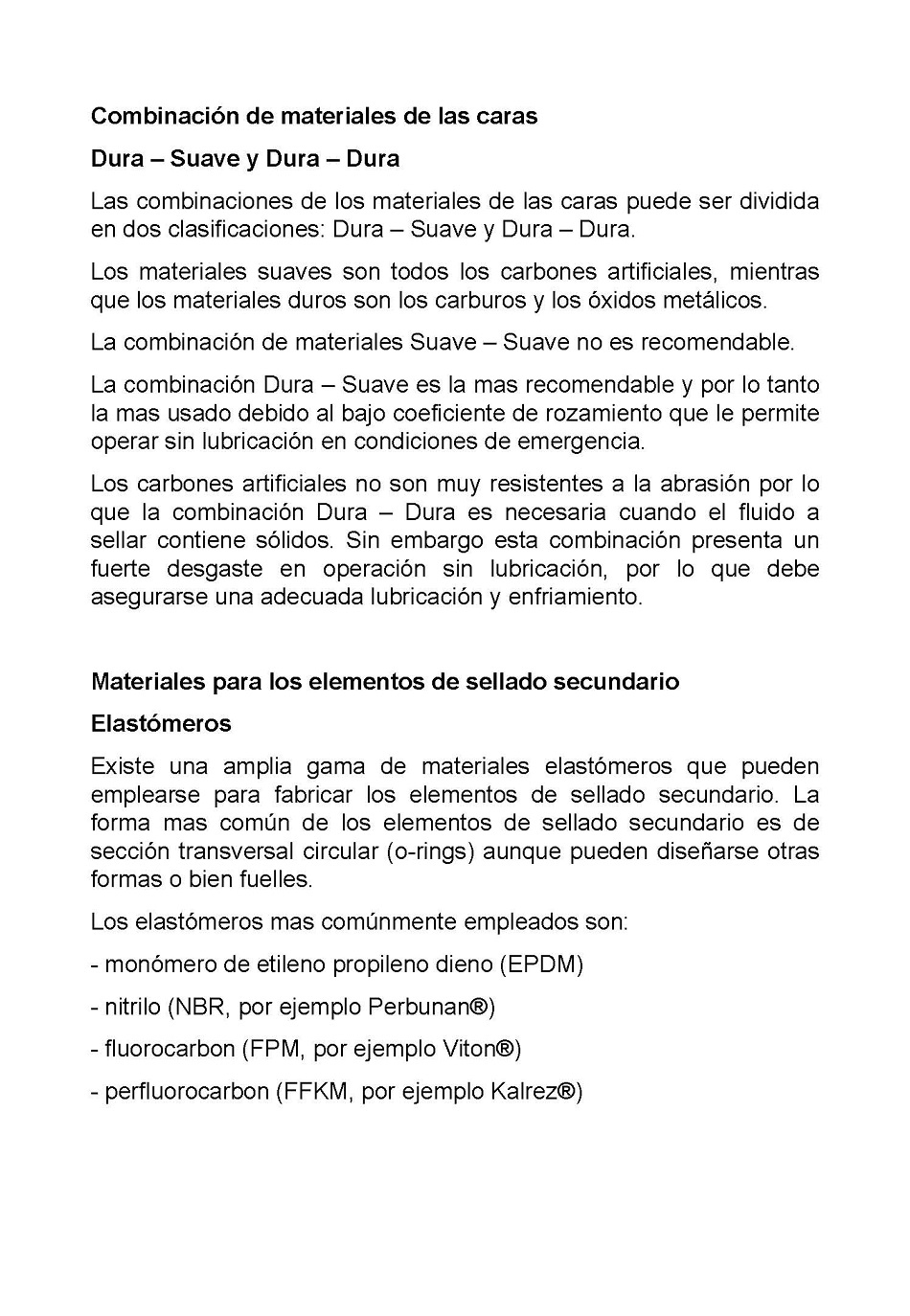

Sellado de equipos mecánicos rotatorios. Página 11

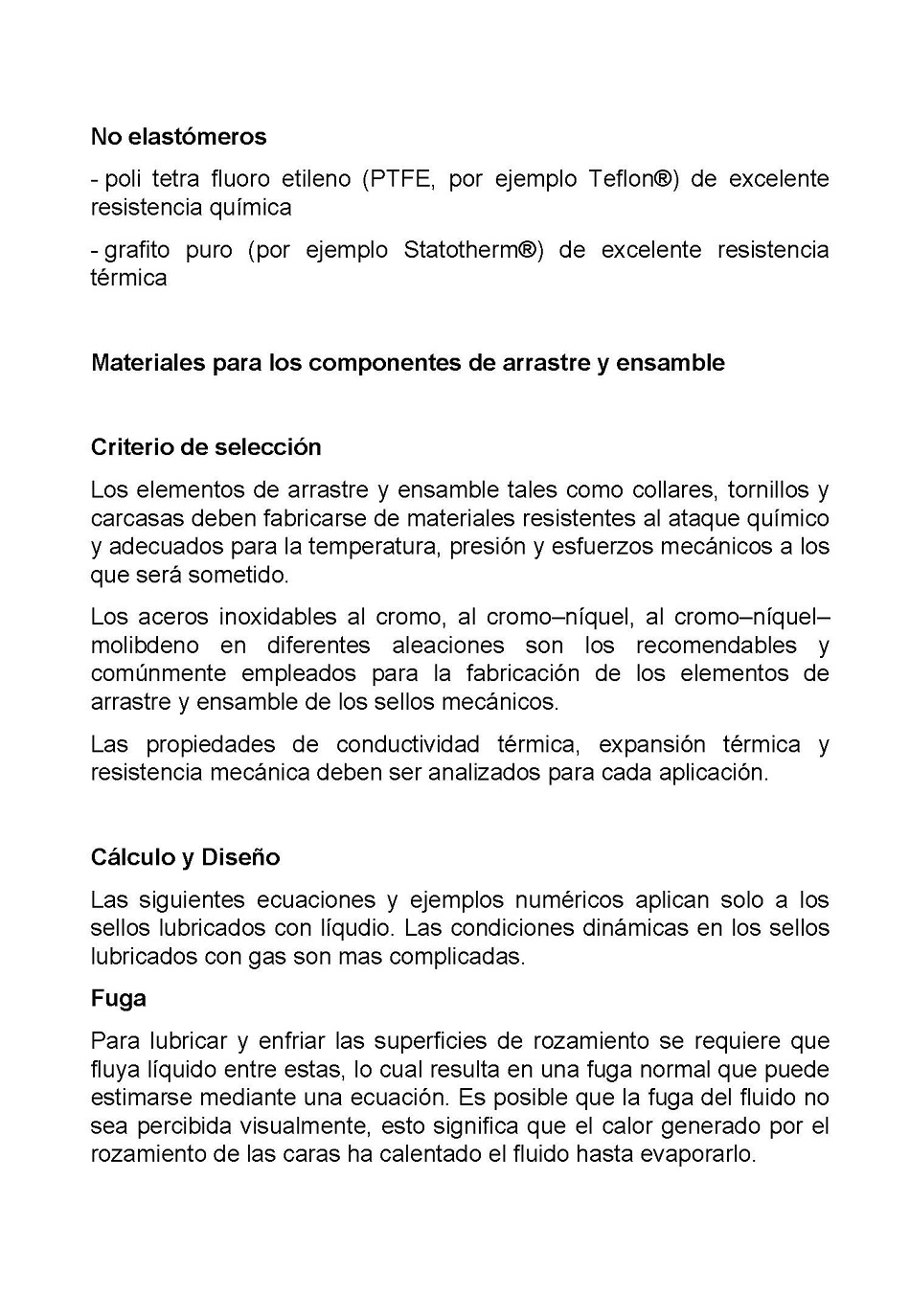

Sellado de equipos mecánicos rotatorios. Página 12

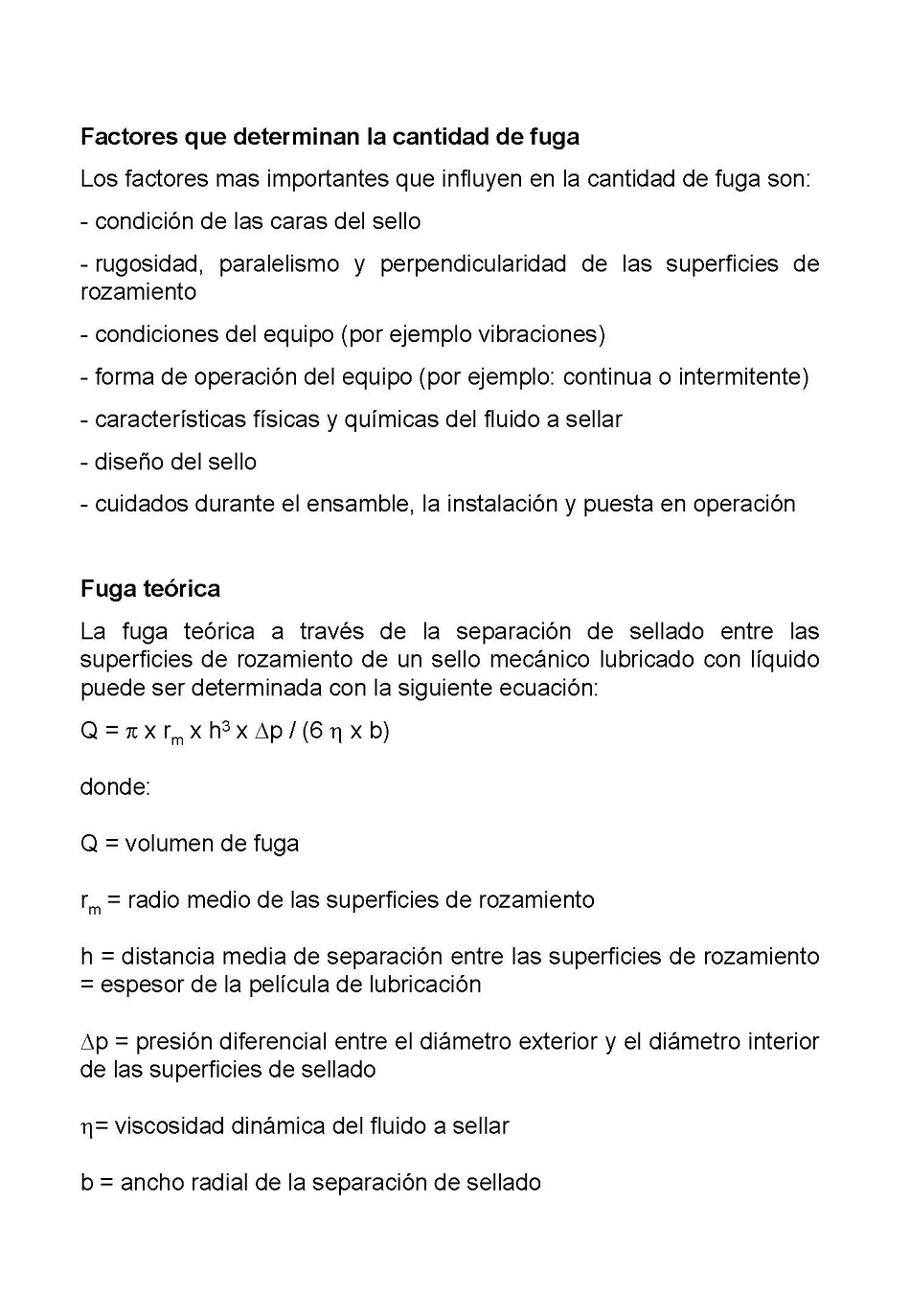

Sellado de equipos mecánicos rotatorios. Página 13

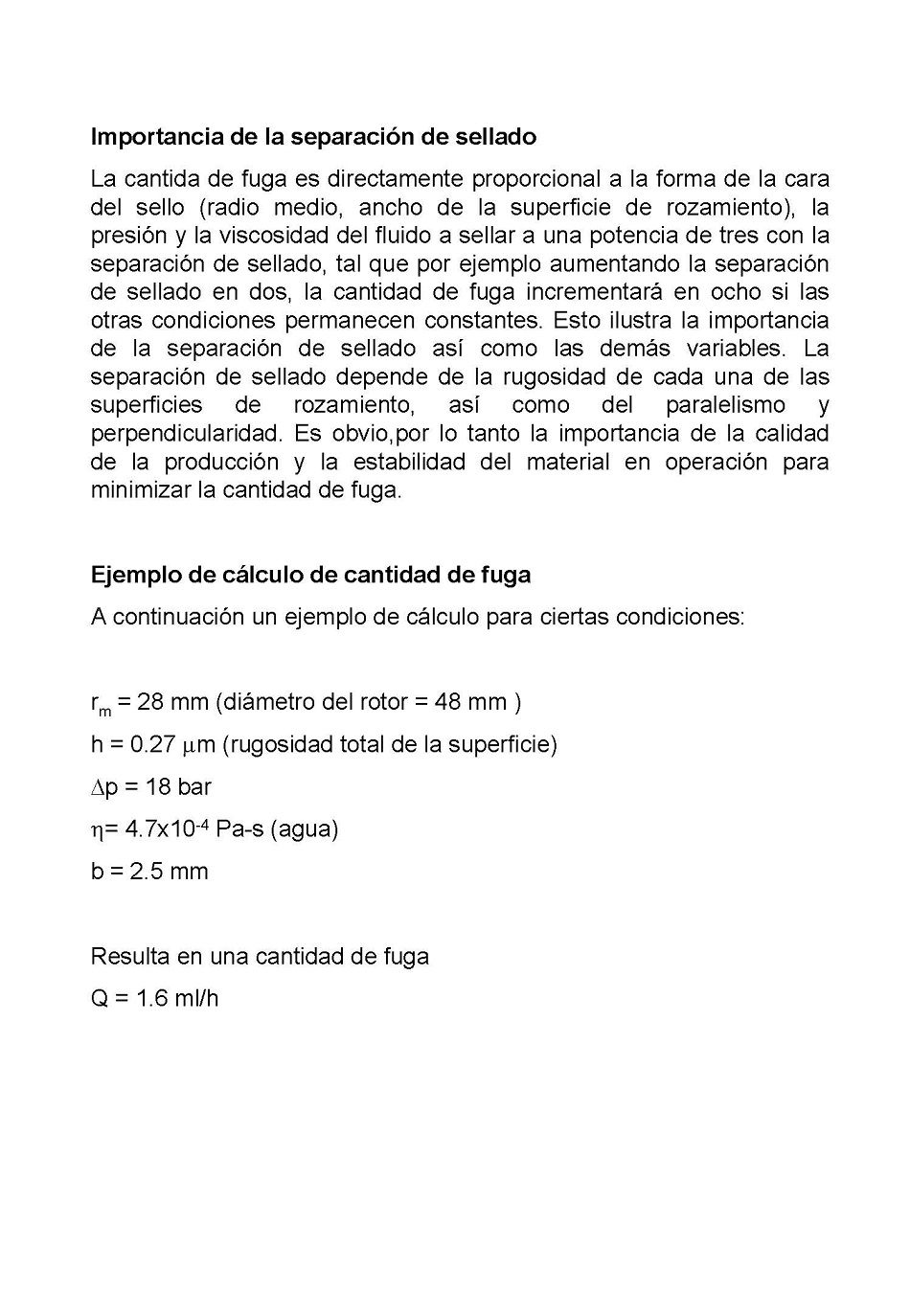

Sellado de equipos mecánicos rotatorios. Página 14

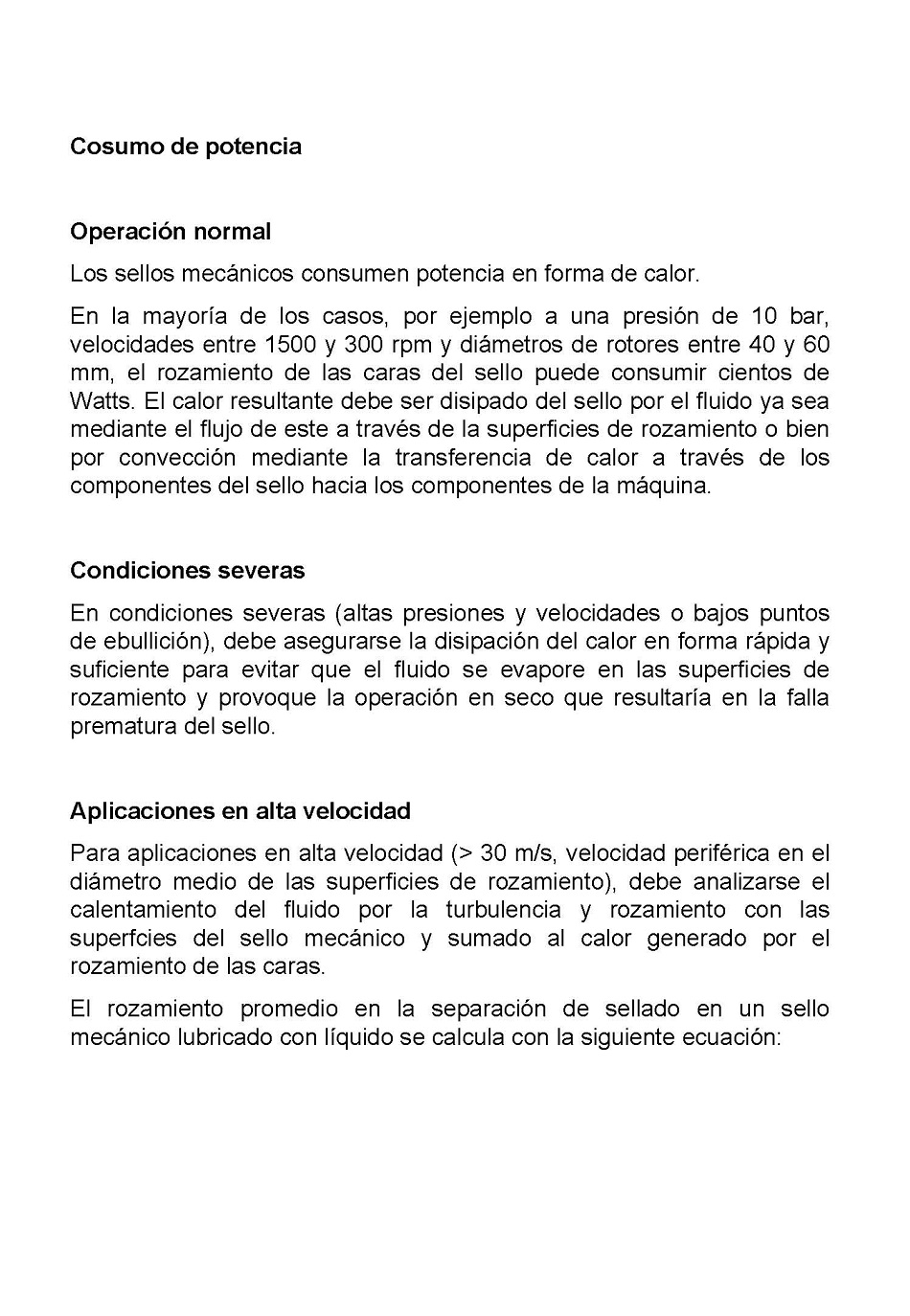

Sellado de equipos mecánicos rotatorios. Página 15

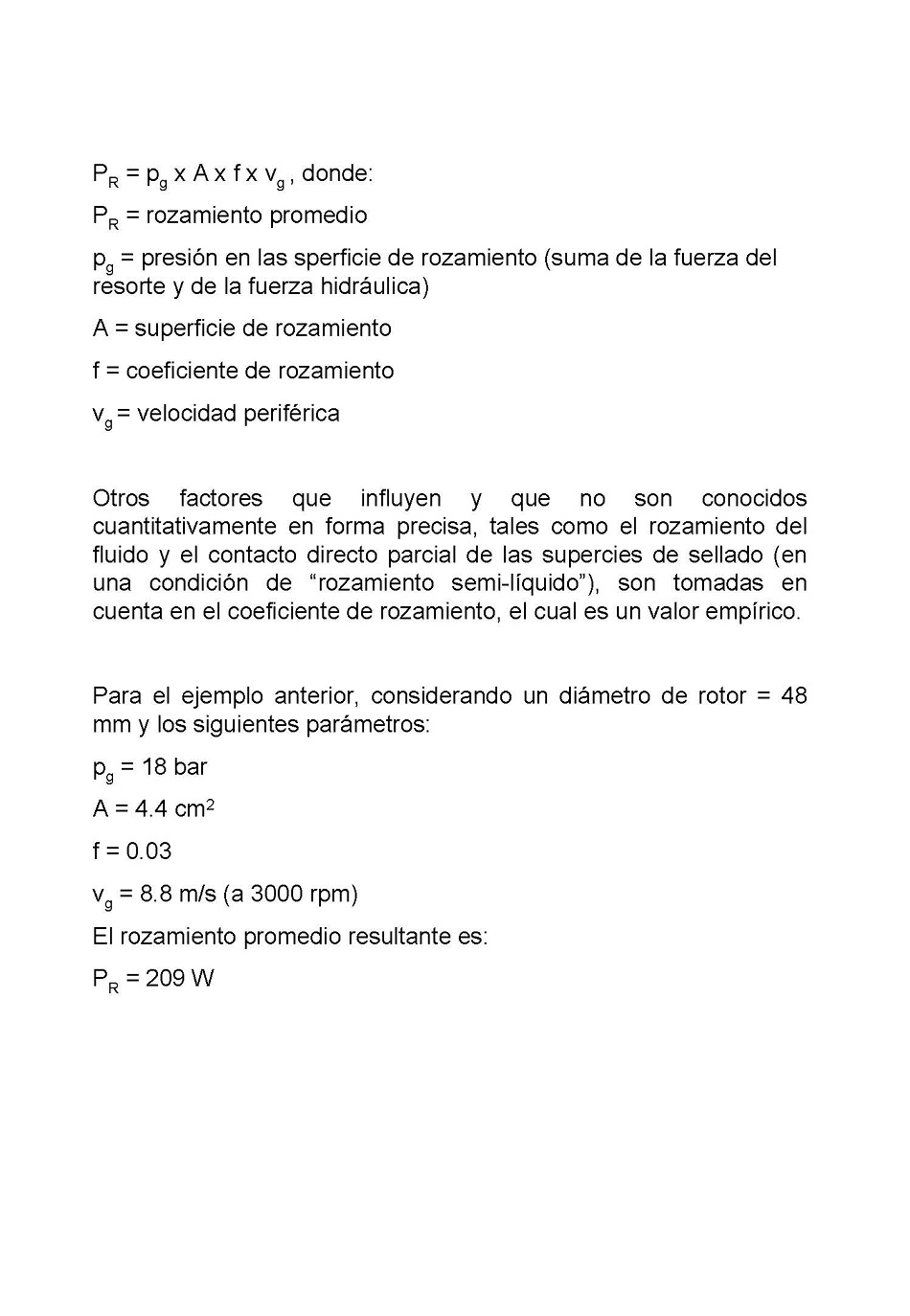

Sellado de equipos mecánicos rotatorios. Página 16

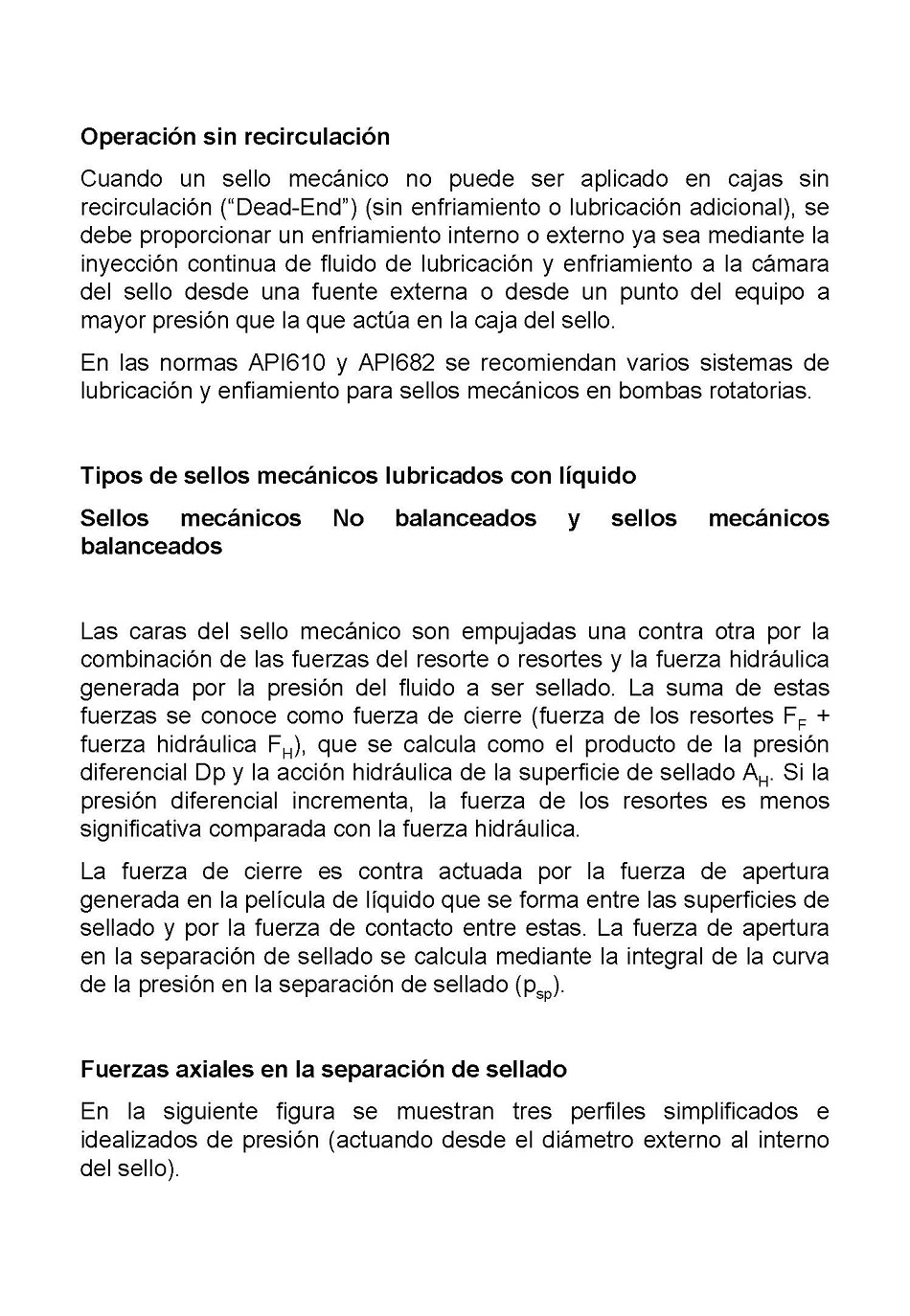

Sellado de equipos mecánicos rotatorios. Página 17

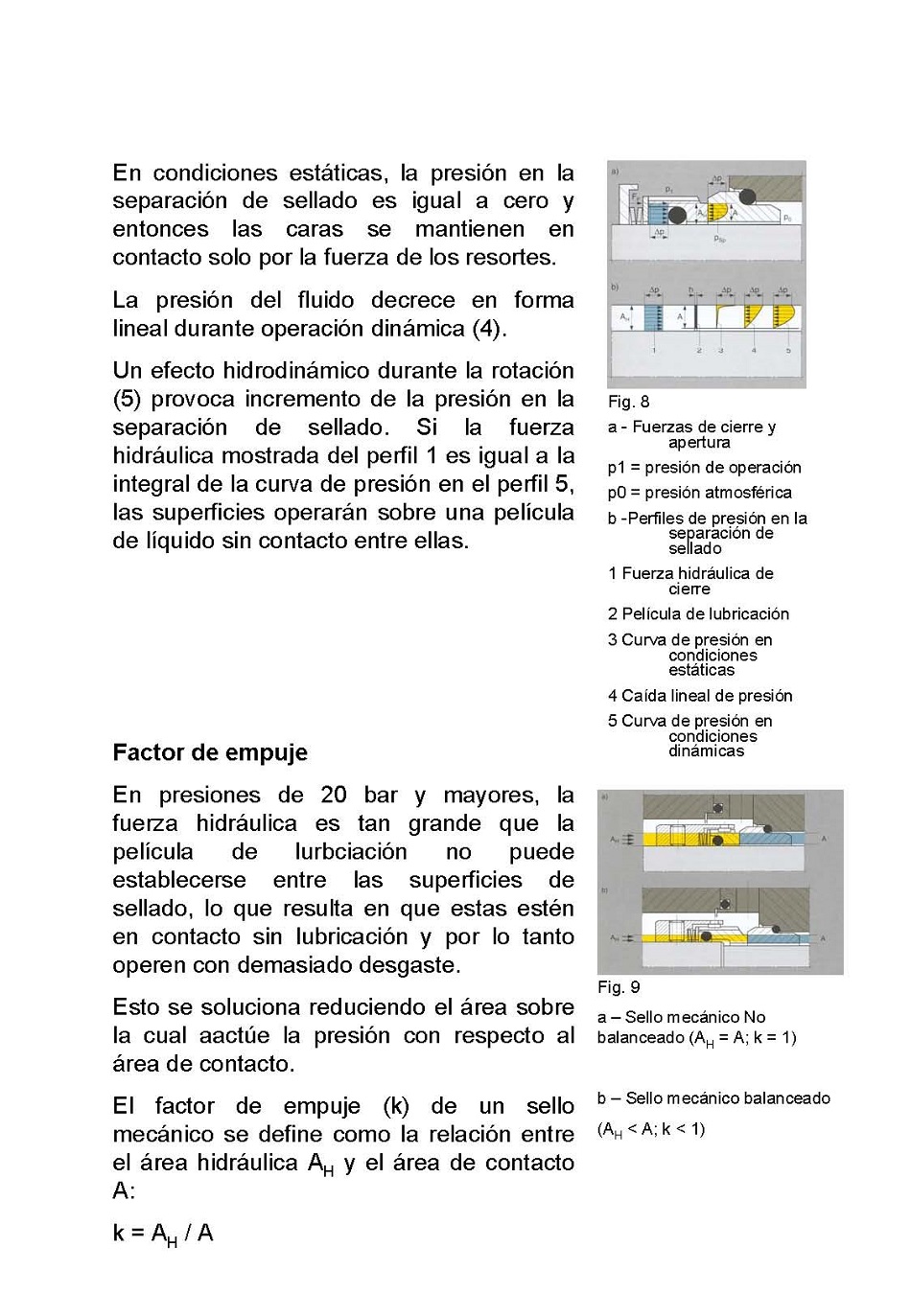

Sellado de equipos mecánicos rotatorios. Página 18

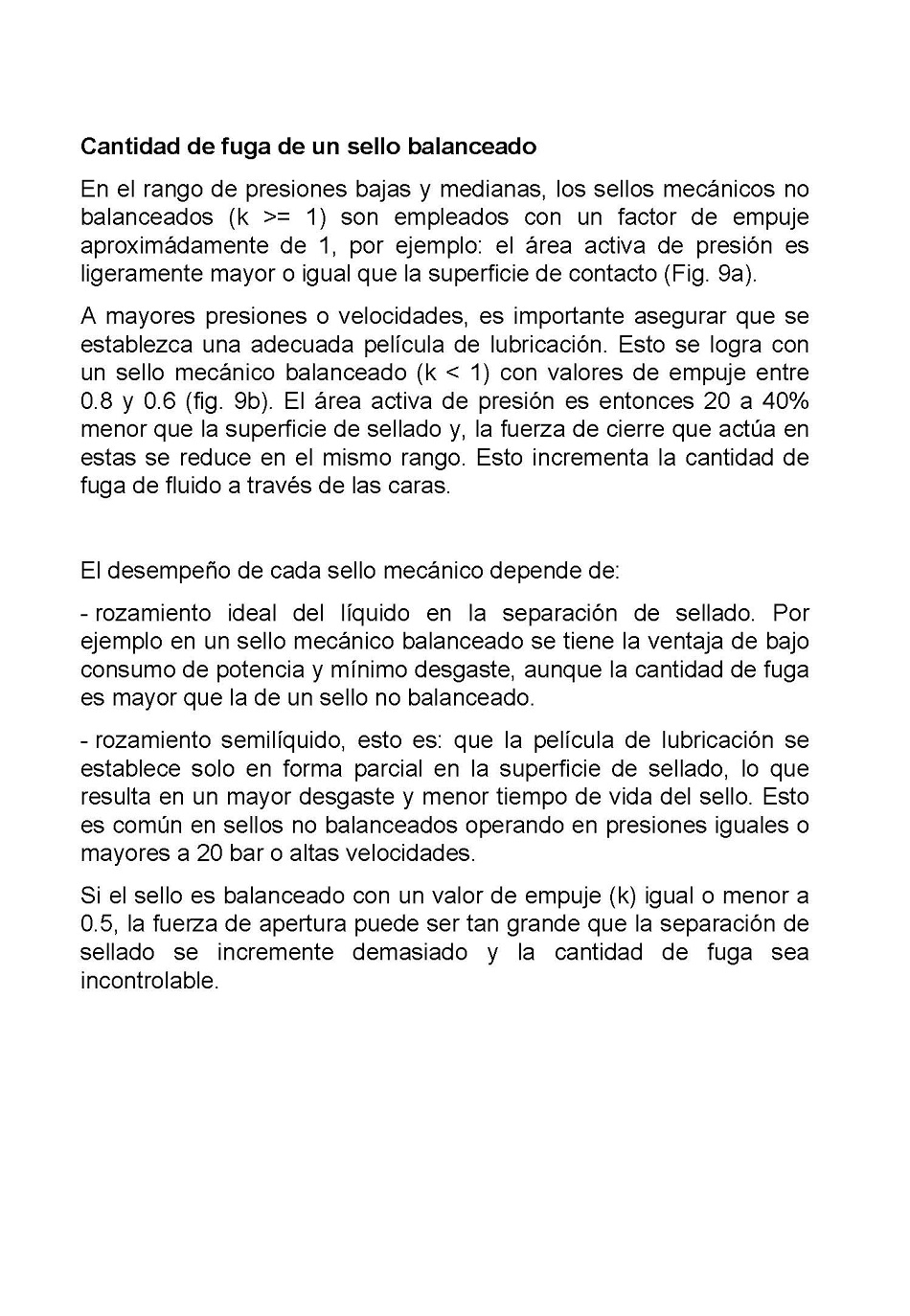

Sellado de equipos mecánicos rotatorios. Página 19

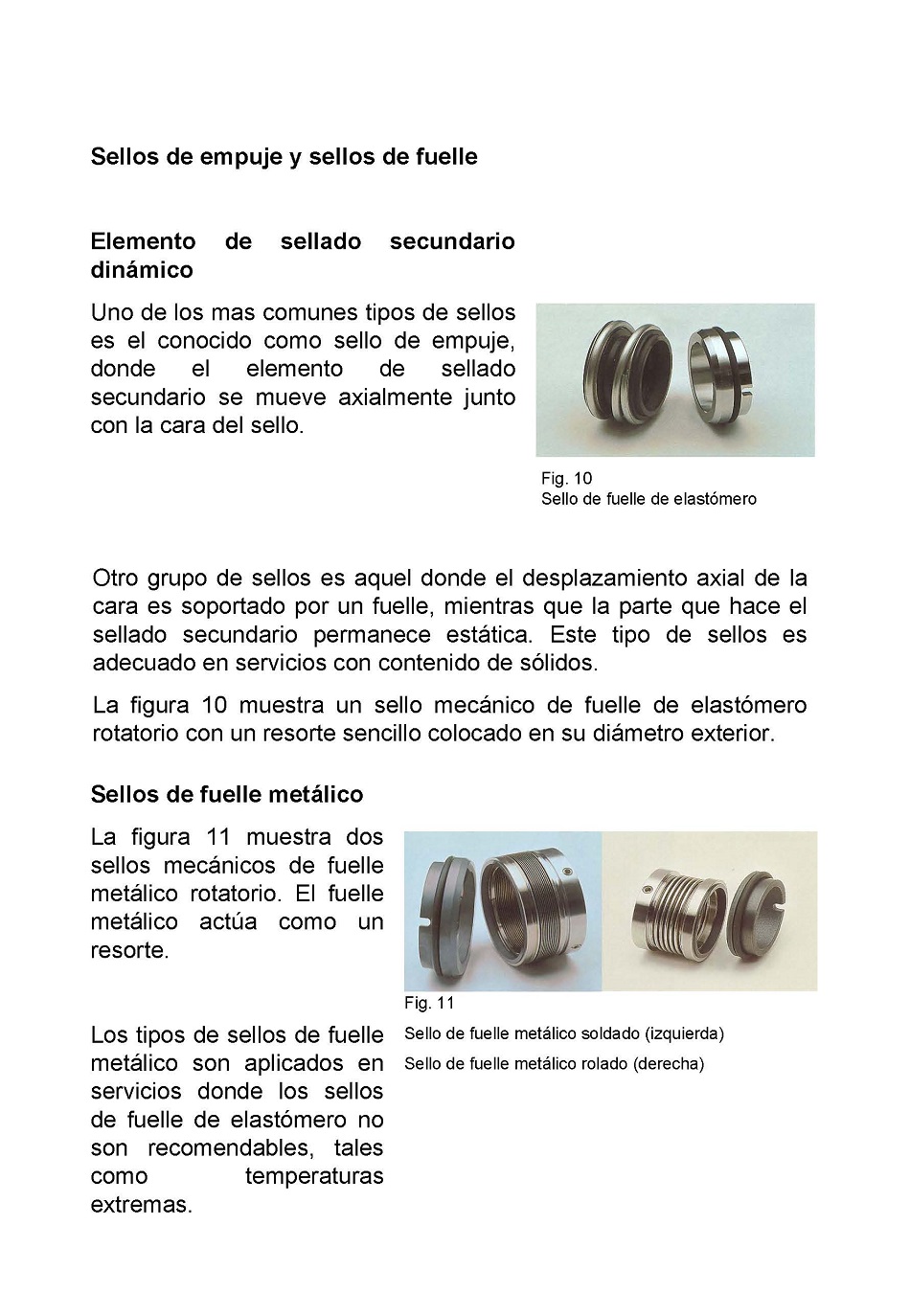

Sellado de equipos mecánicos rotatorios. Página 20

Sellado de equipos mecánicos rotatorios. Página 21

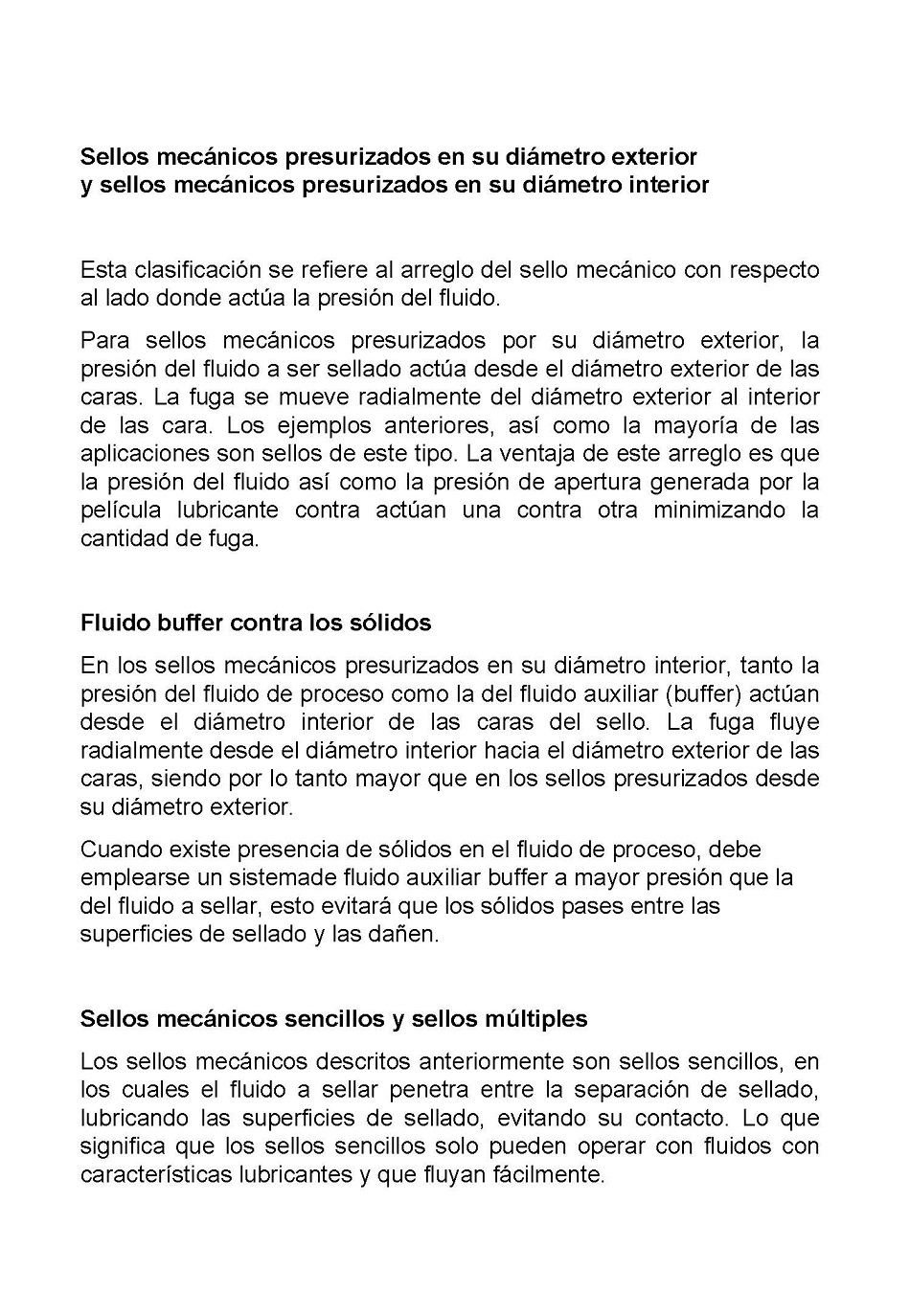

Sellado de equipos mecánicos rotatorios. Página 22

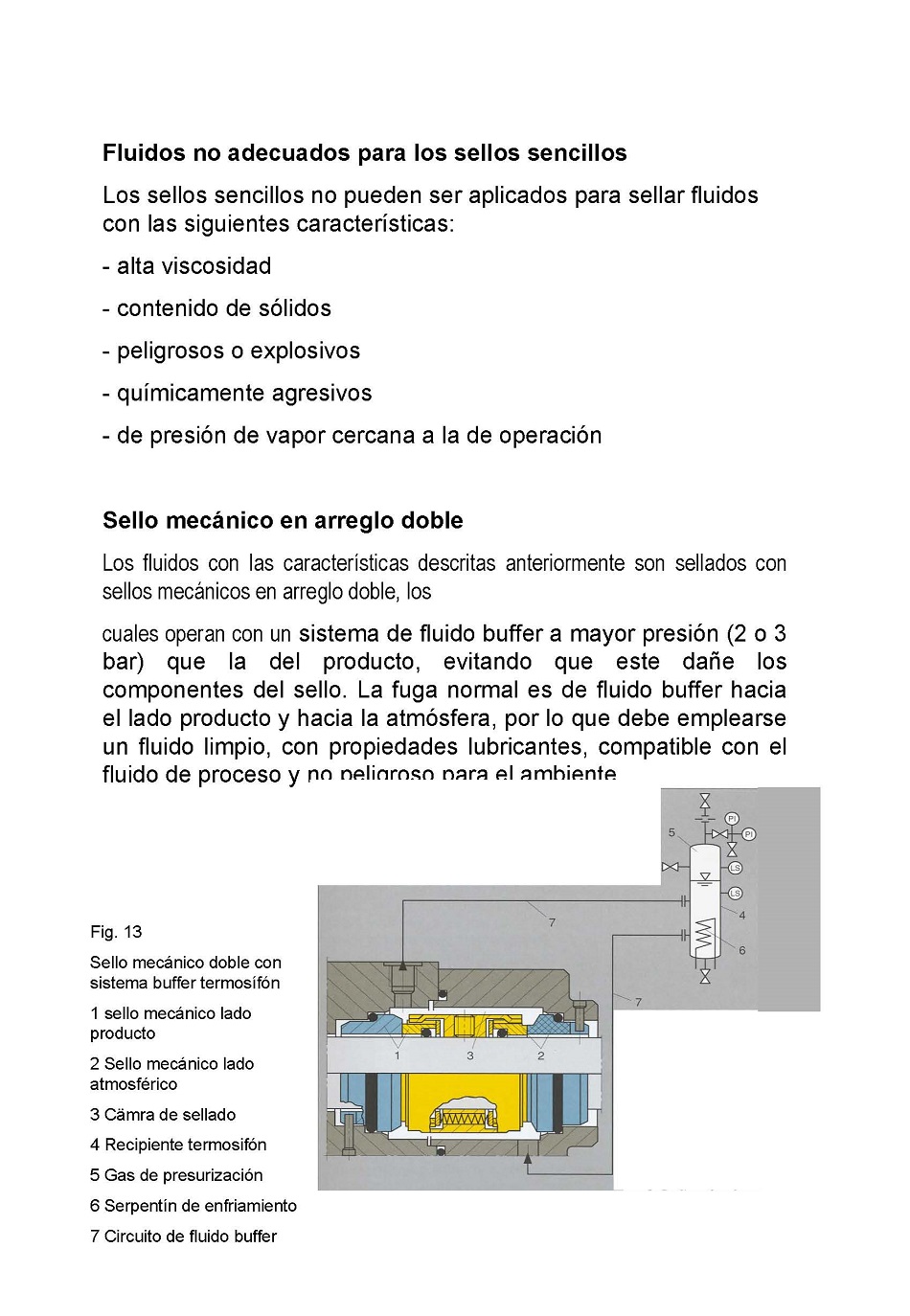

Sellado de equipos mecánicos rotatorios. Página 23

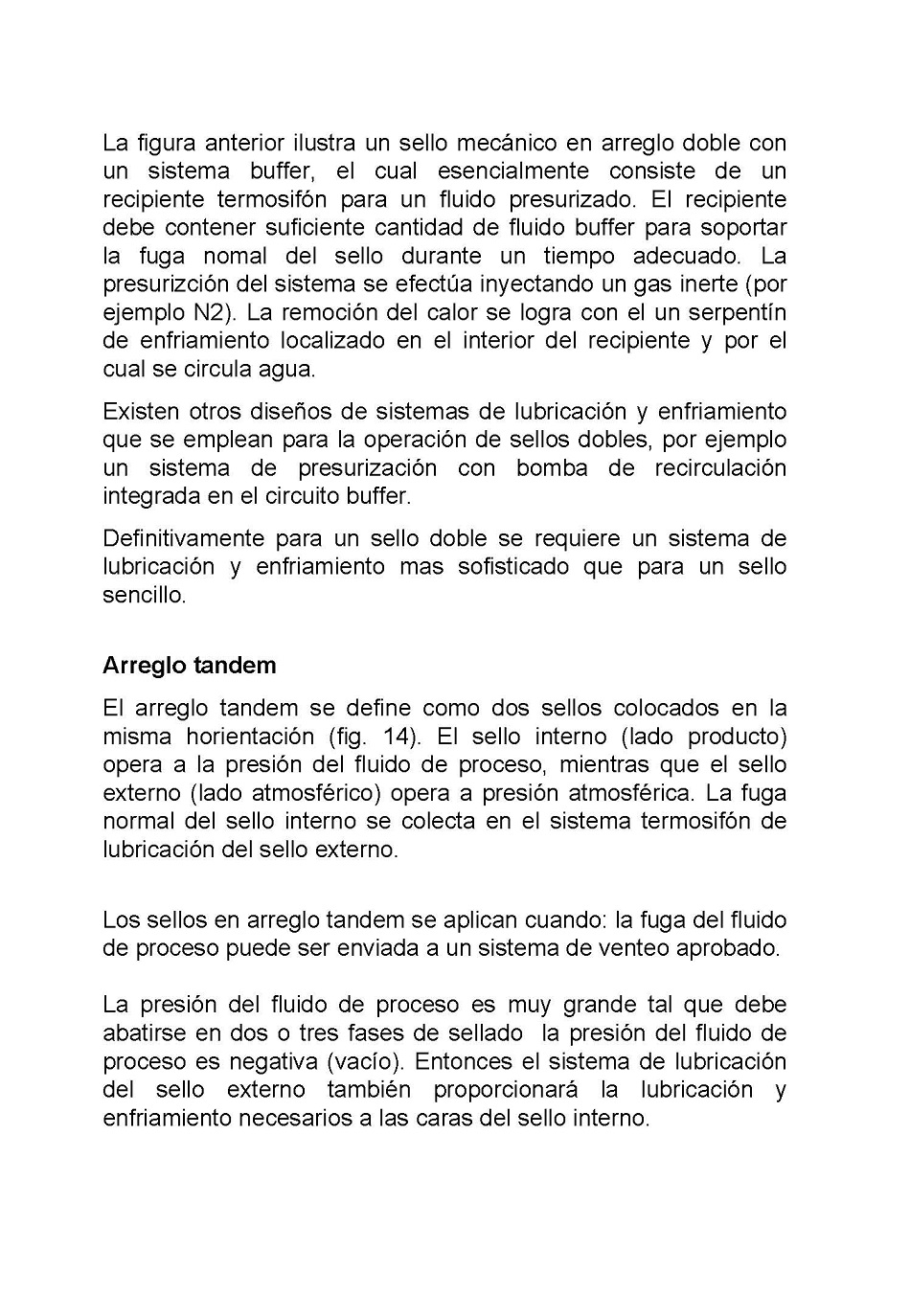

Sellado de equipos mecánicos rotatorios. Página 24

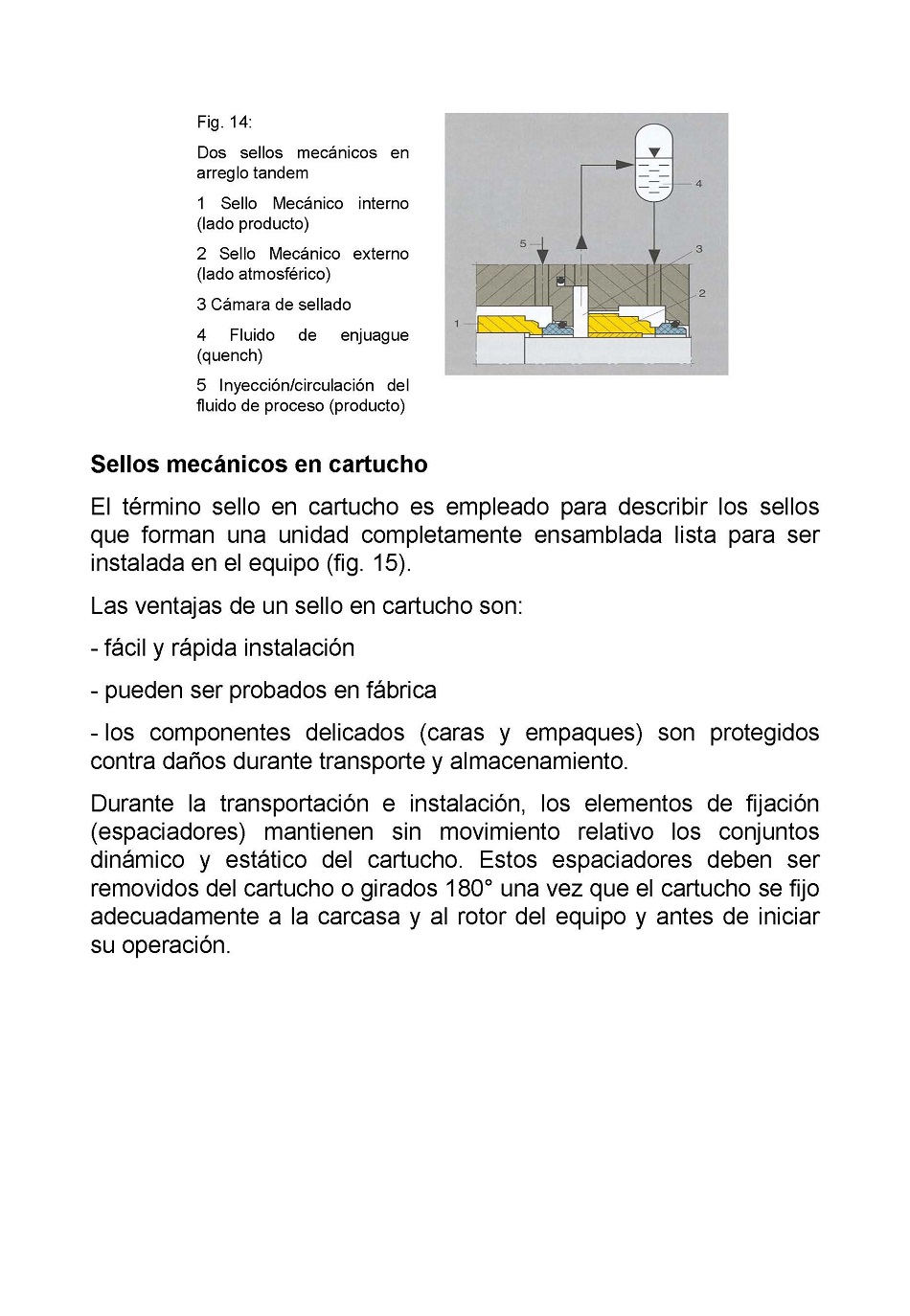

Sellado de equipos mecánicos rotatorios. Página 25

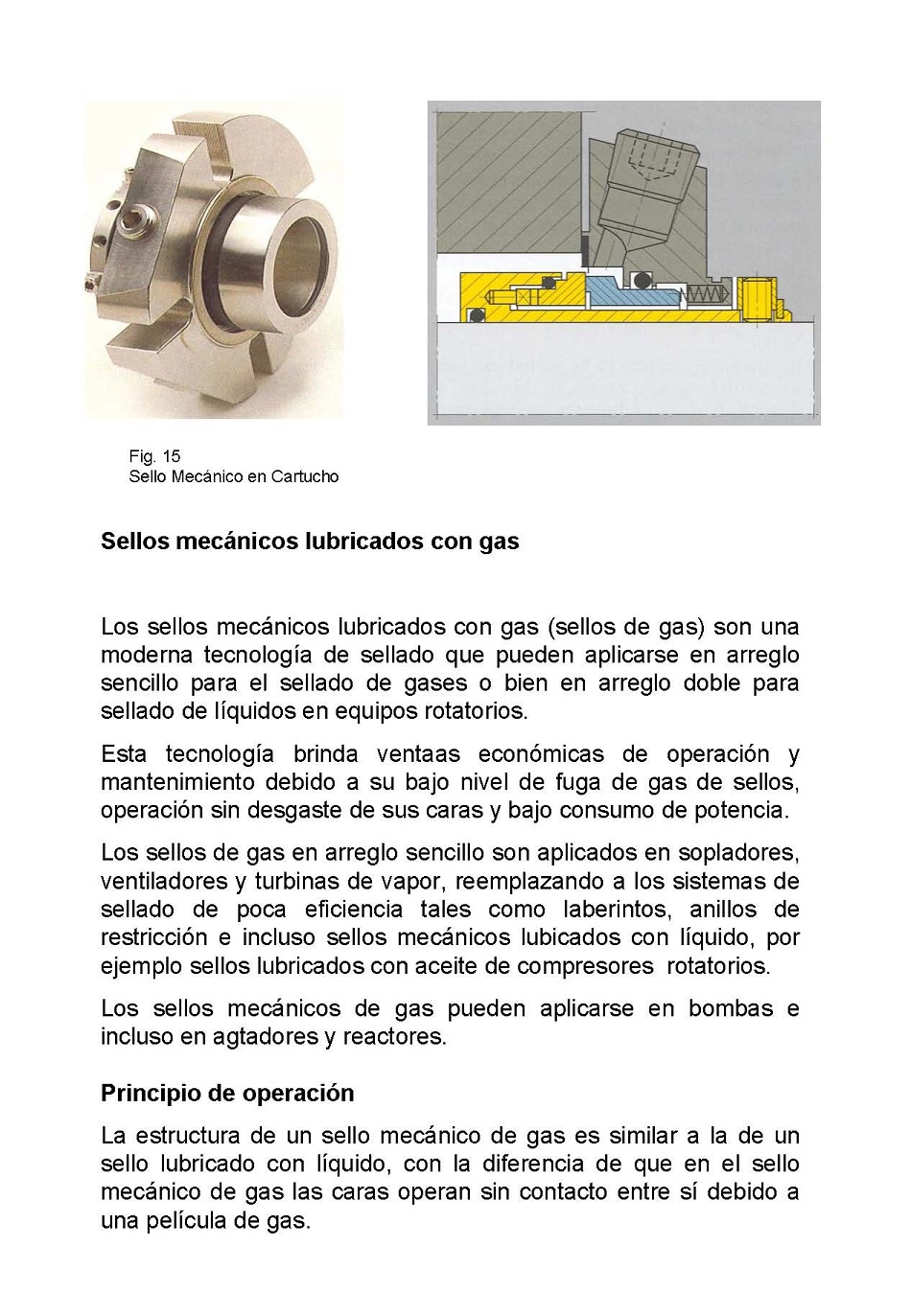

Sellado de equipos mecánicos rotatorios. Página 26

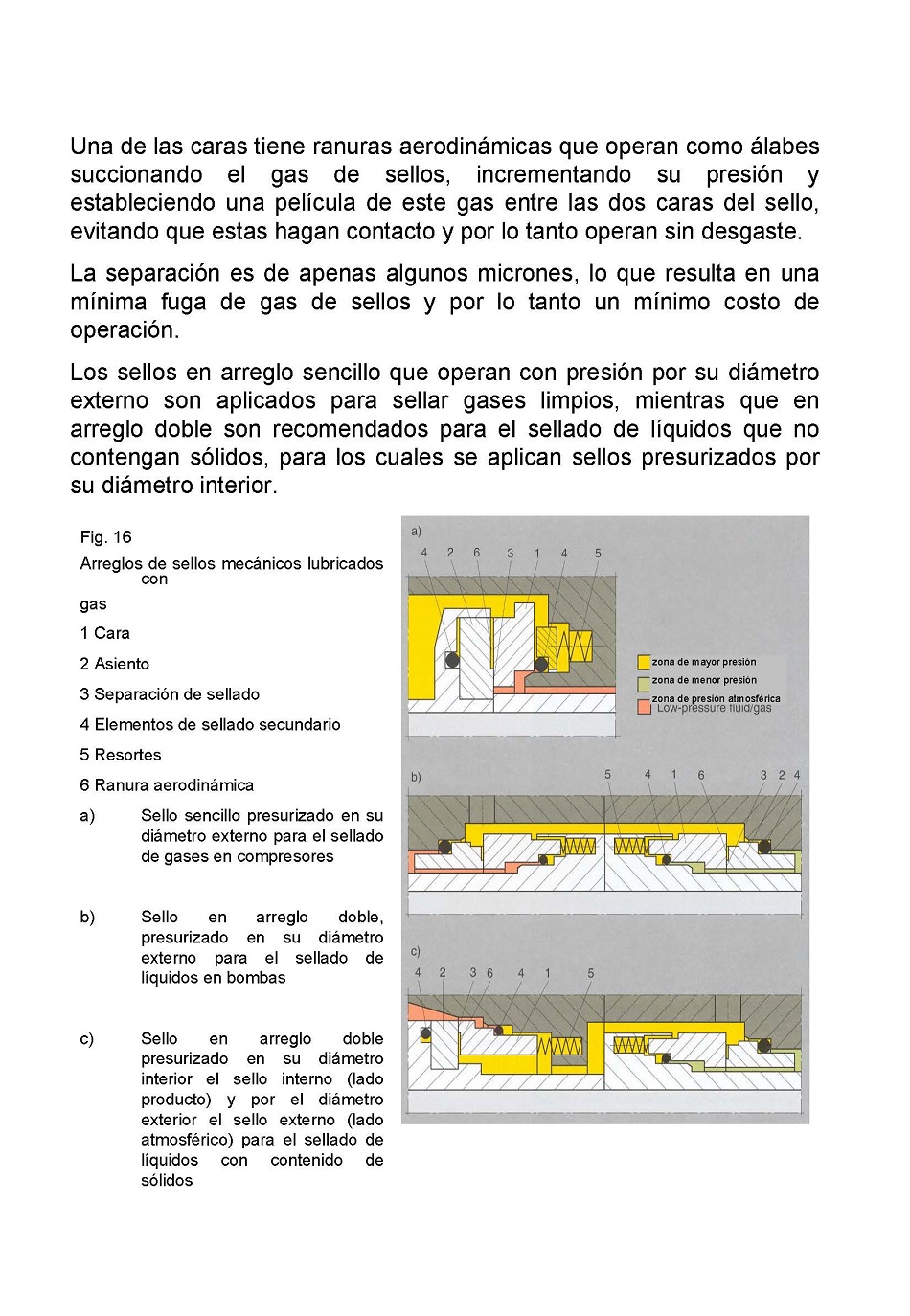

Sellado de equipos mecánicos rotatorios. Página 27

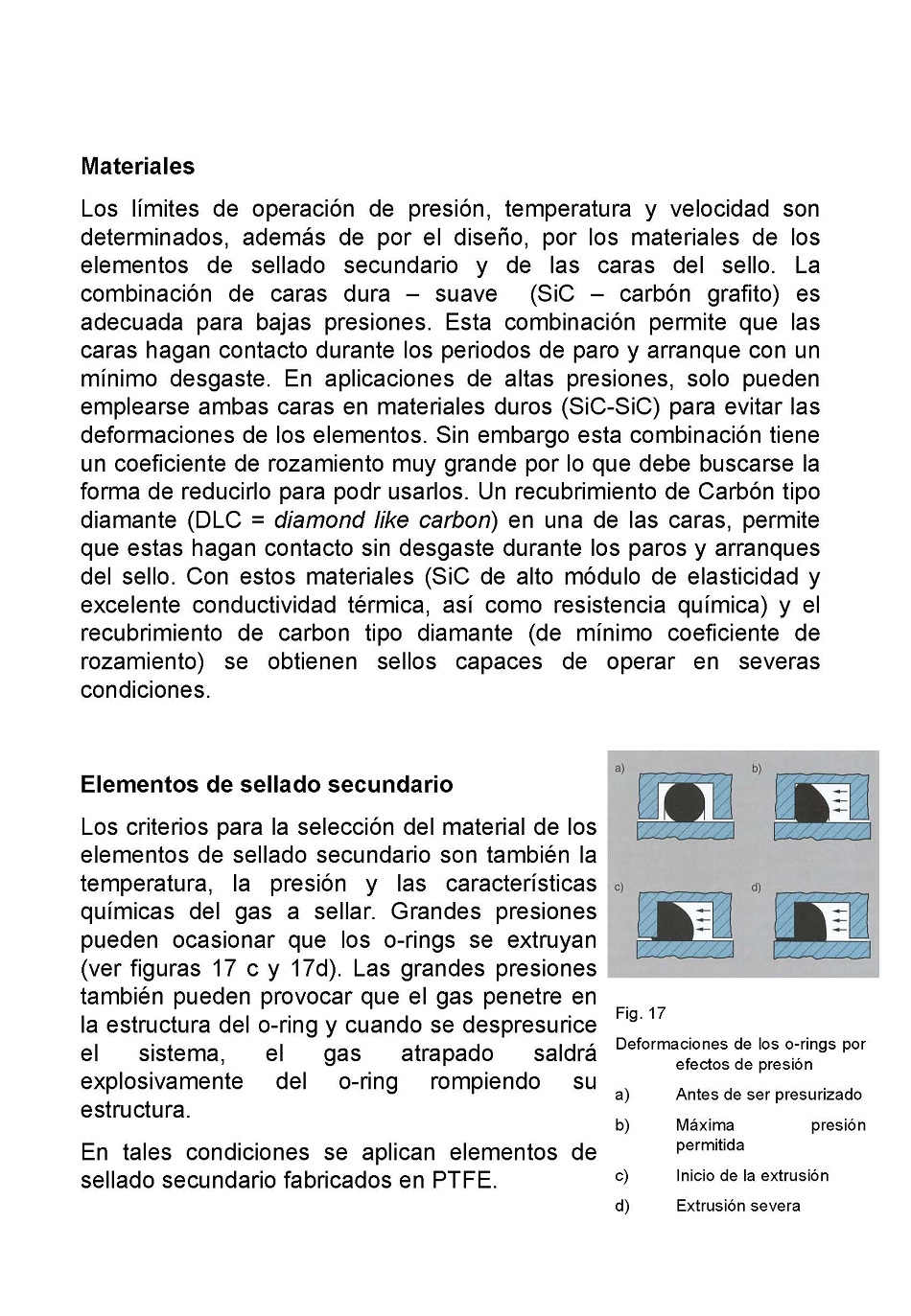

Sellado de equipos mecánicos rotatorios. Página 28

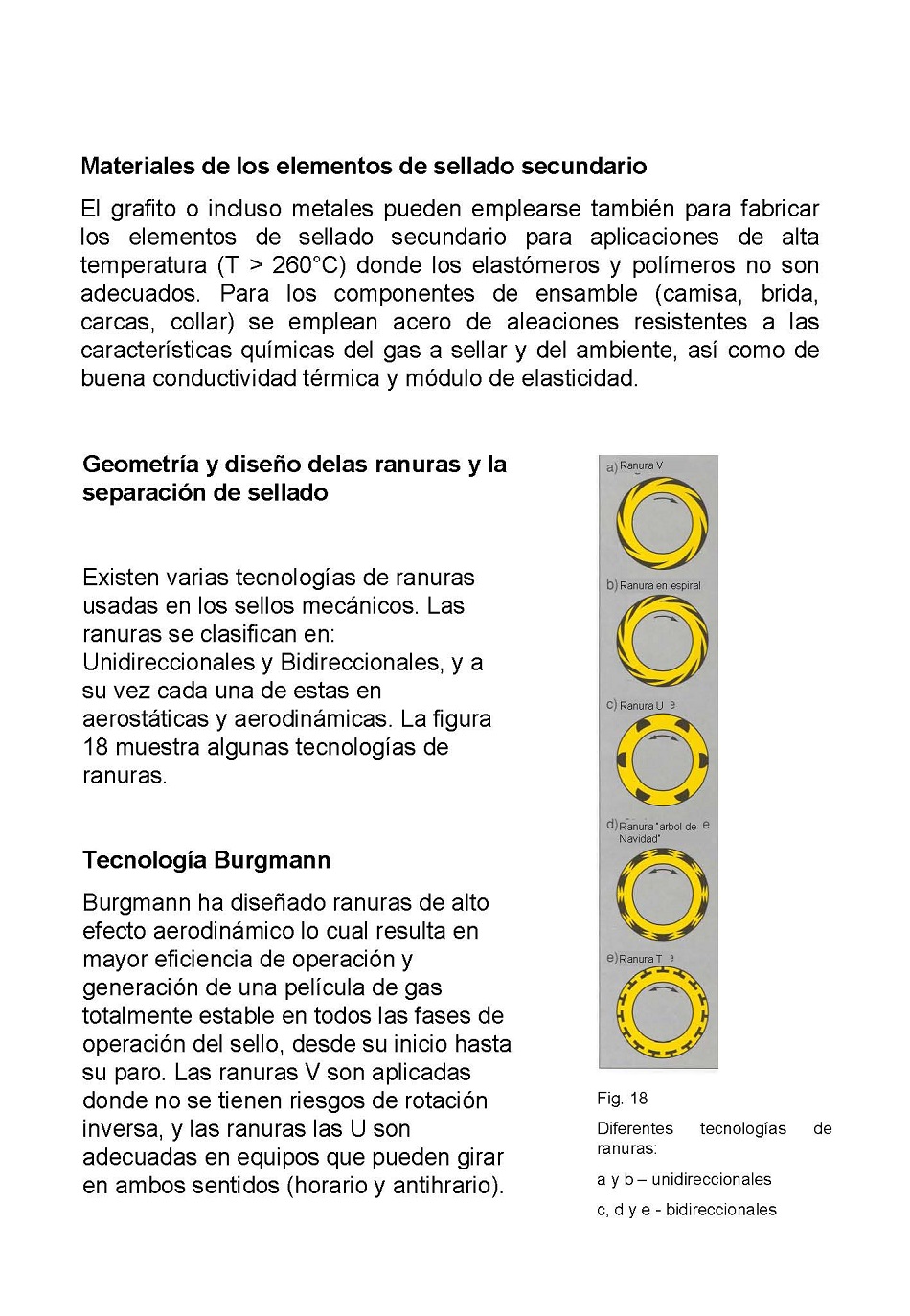

Sellado de equipos mecánicos rotatorios. Página 29

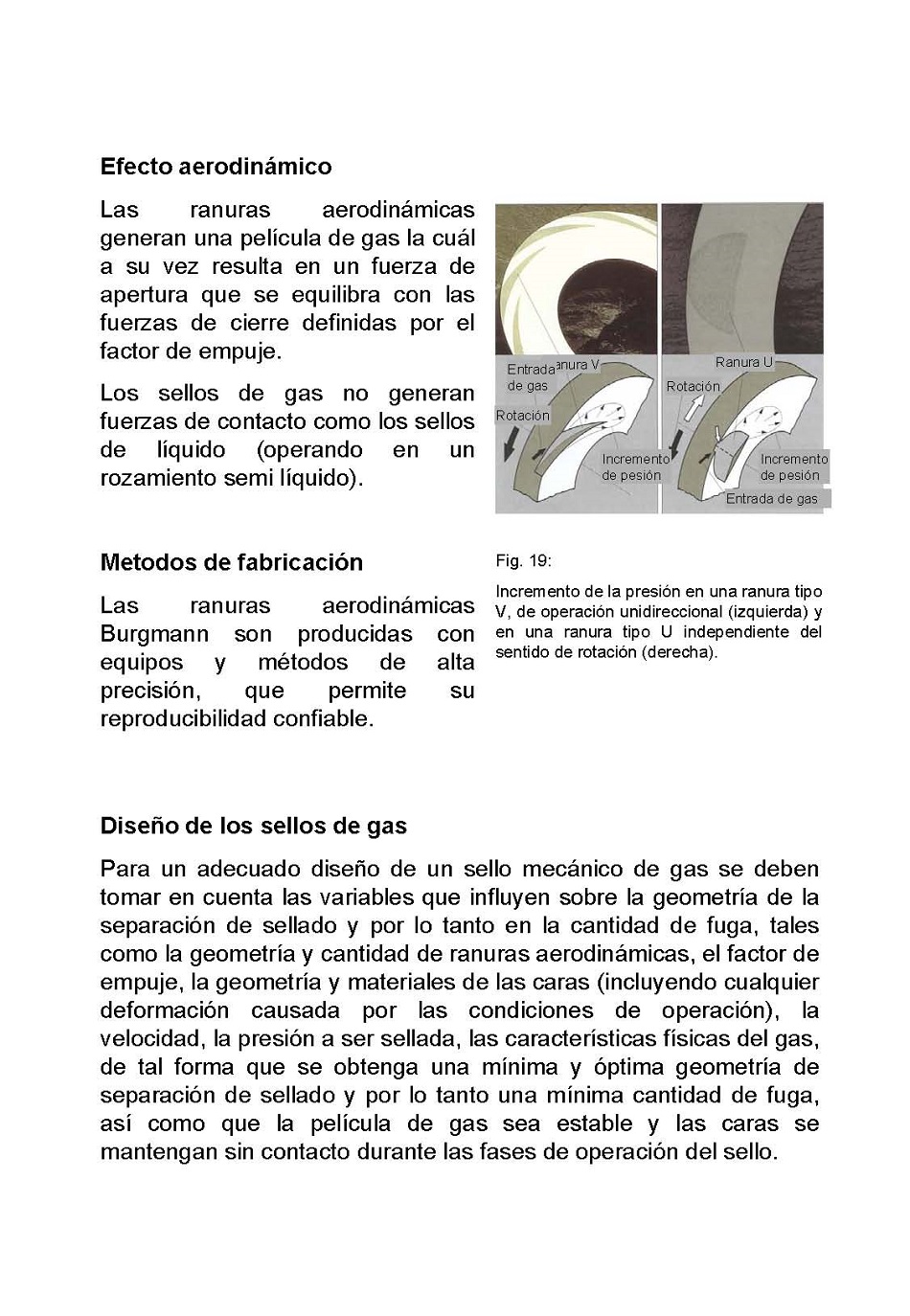

Sellado de equipos mecánicos rotatorios. Página 30

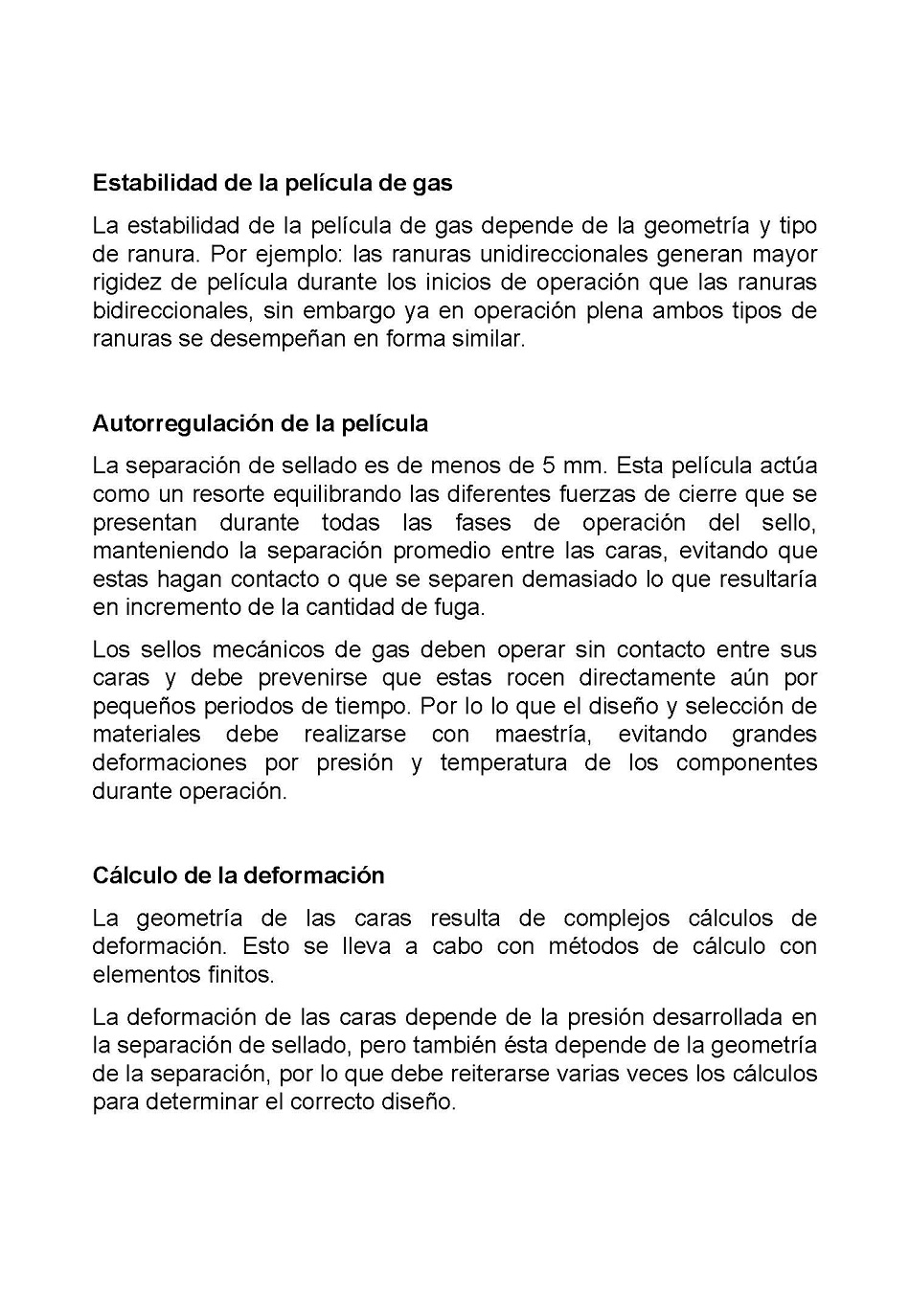

Sellado de equipos mecánicos rotatorios. Página 31

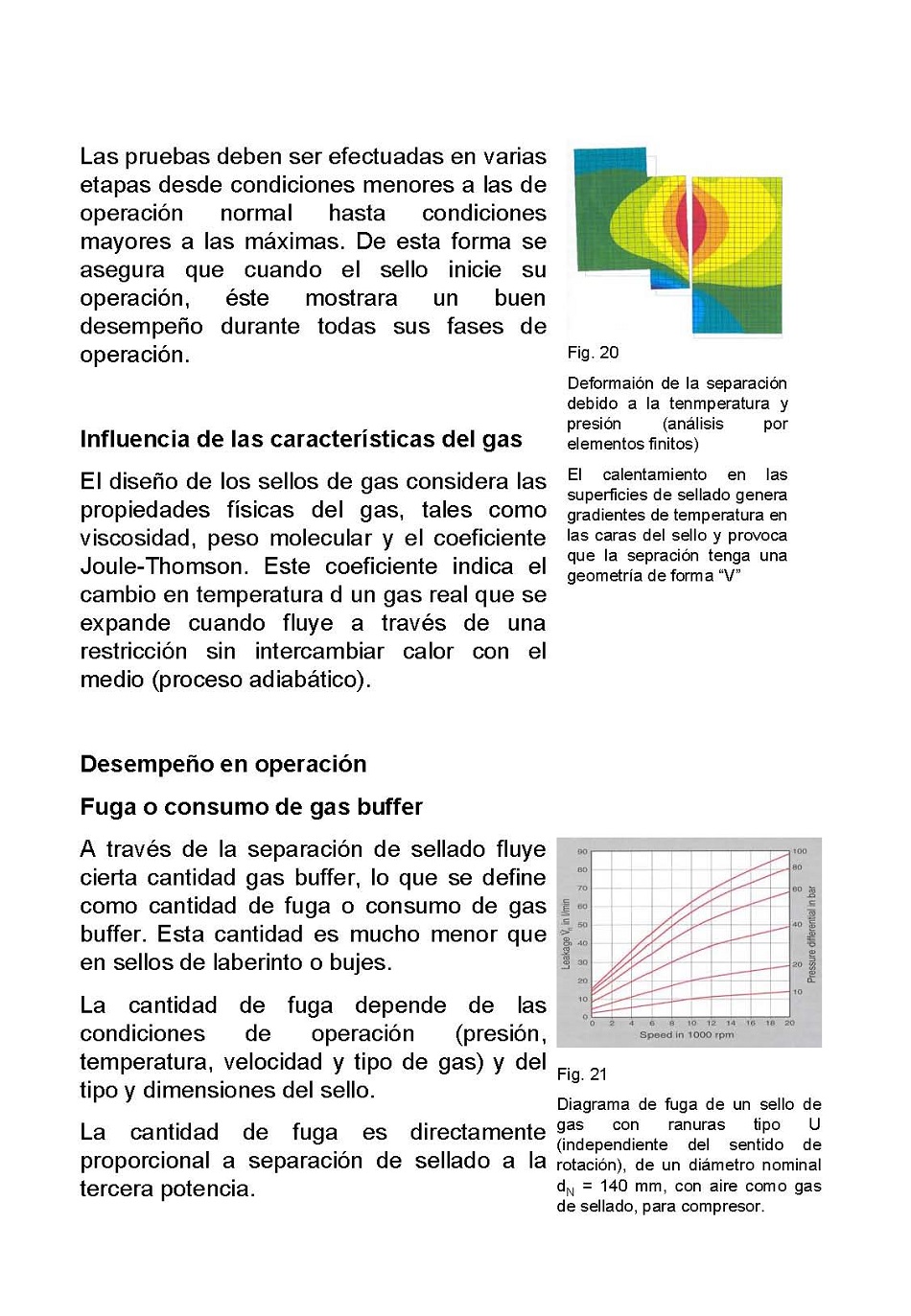

Sellado de equipos mecánicos rotatorios. Página 32

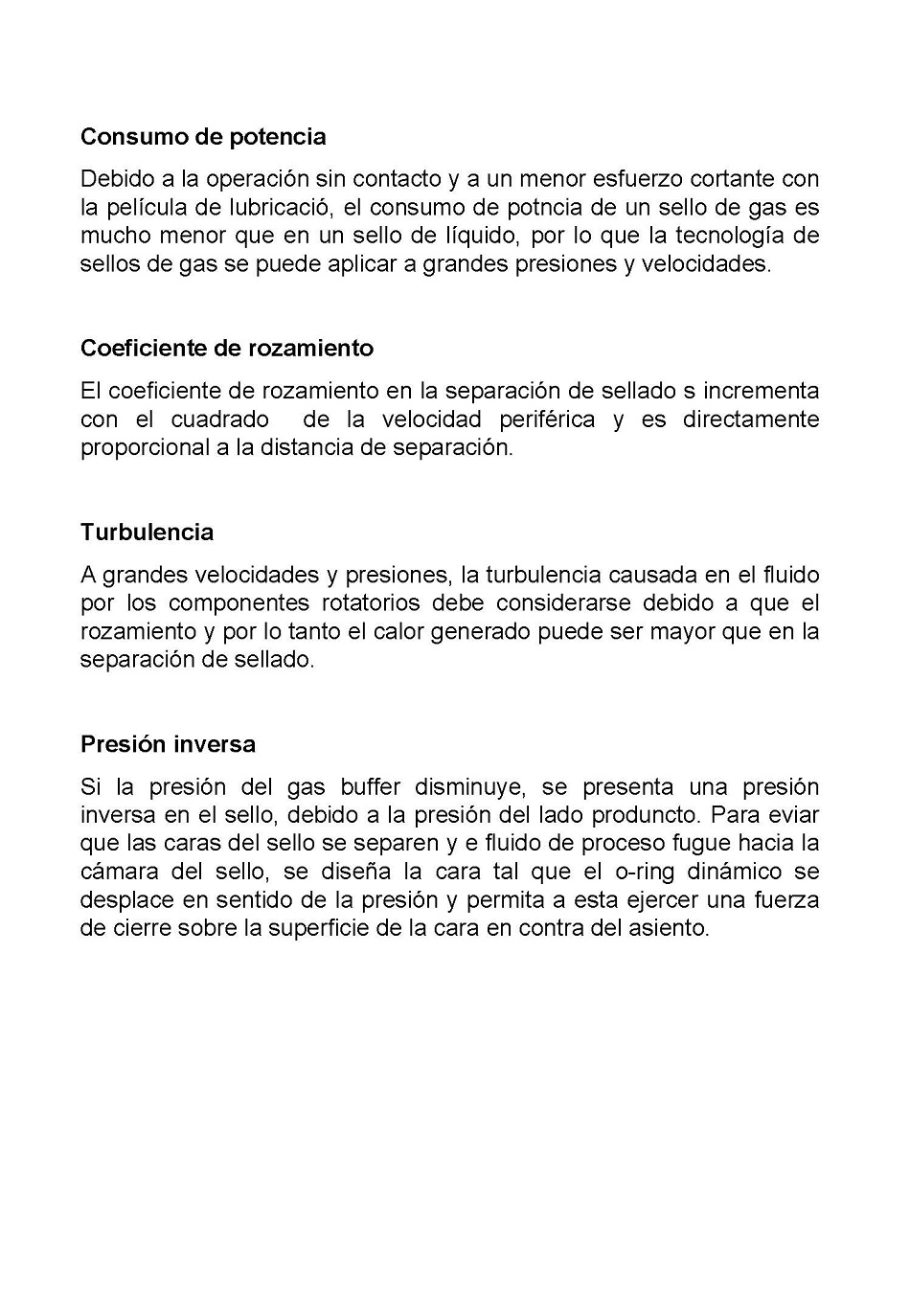

Sellado de equipos mecánicos rotatorios. Página 33

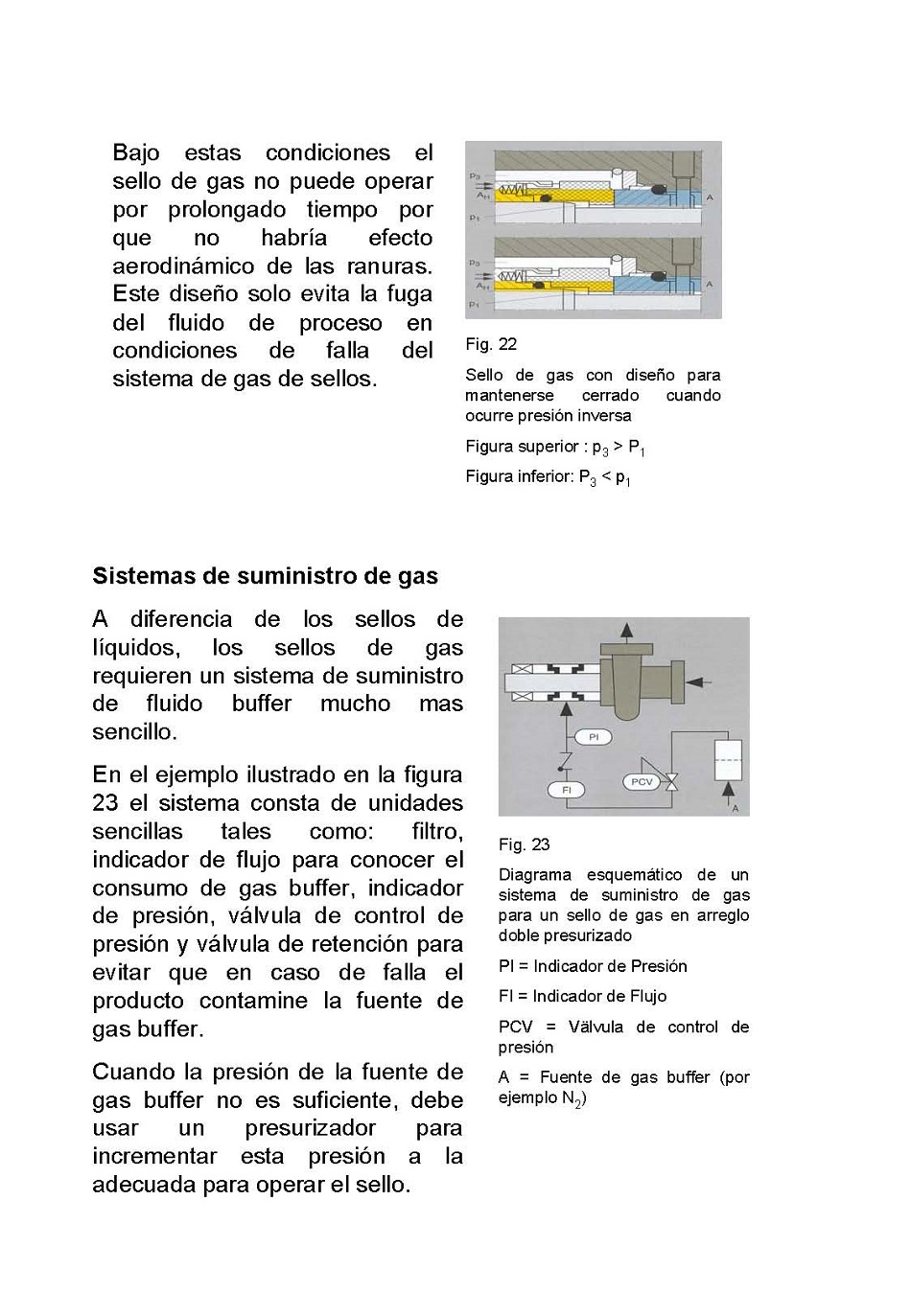

Sellado de equipos mecánicos rotatorios. Página 34

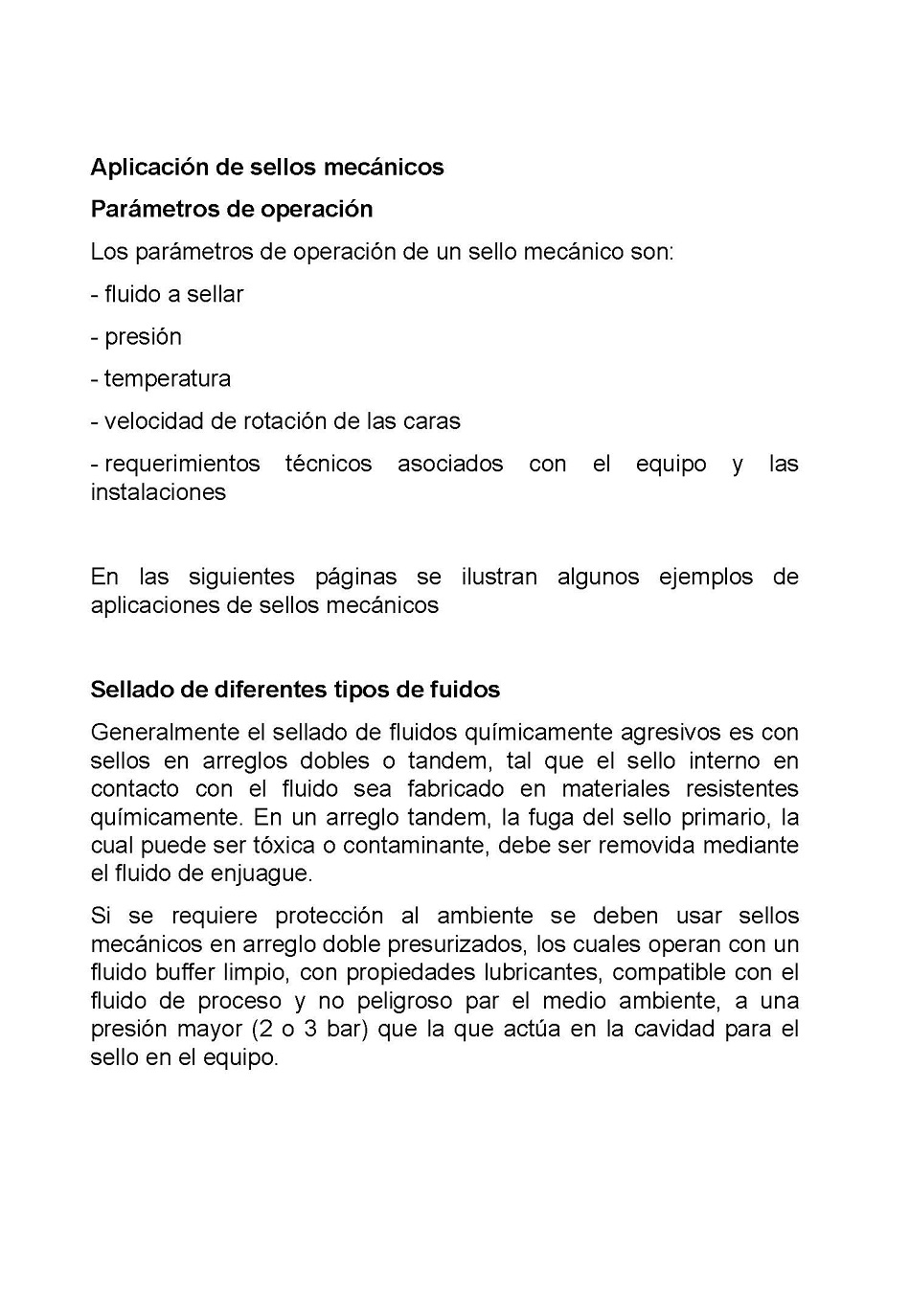

Sellado de equipos mecánicos rotatorios. Página 35

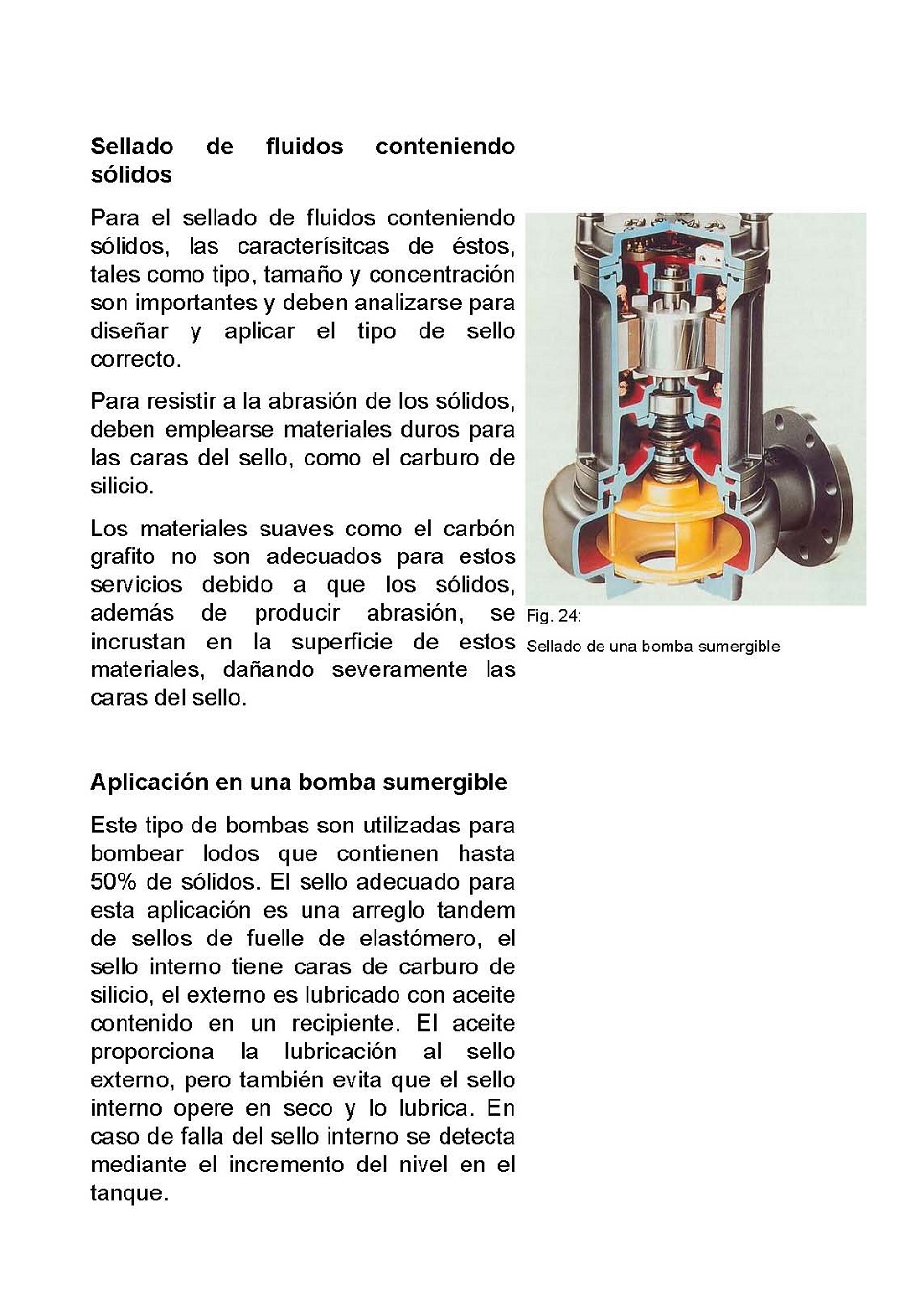

Sellado de equipos mecánicos rotatorios. Página 36

Sellado de equipos mecánicos rotatorios. Página 37

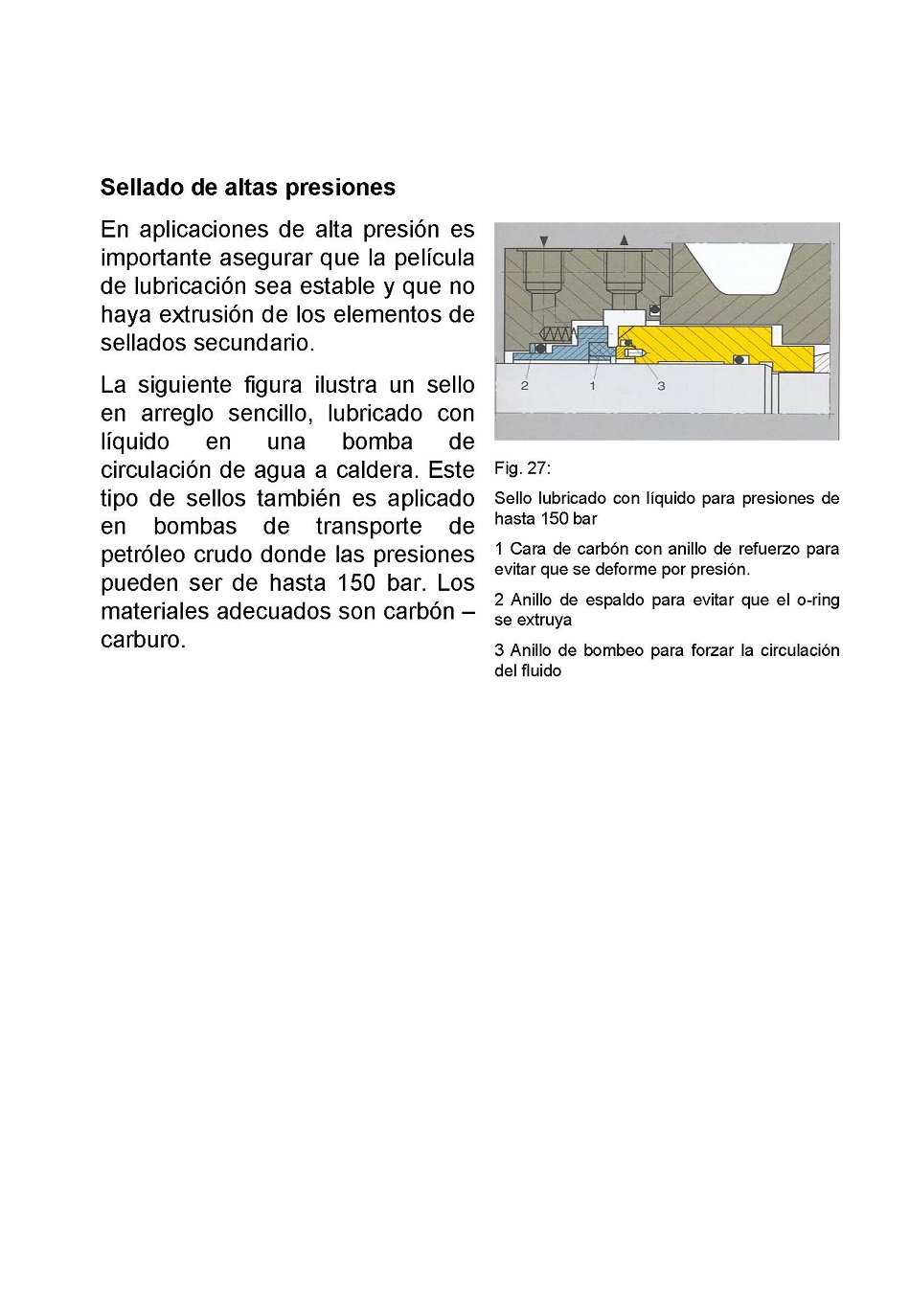

Sellado de equipos mecánicos rotatorios. Página 38

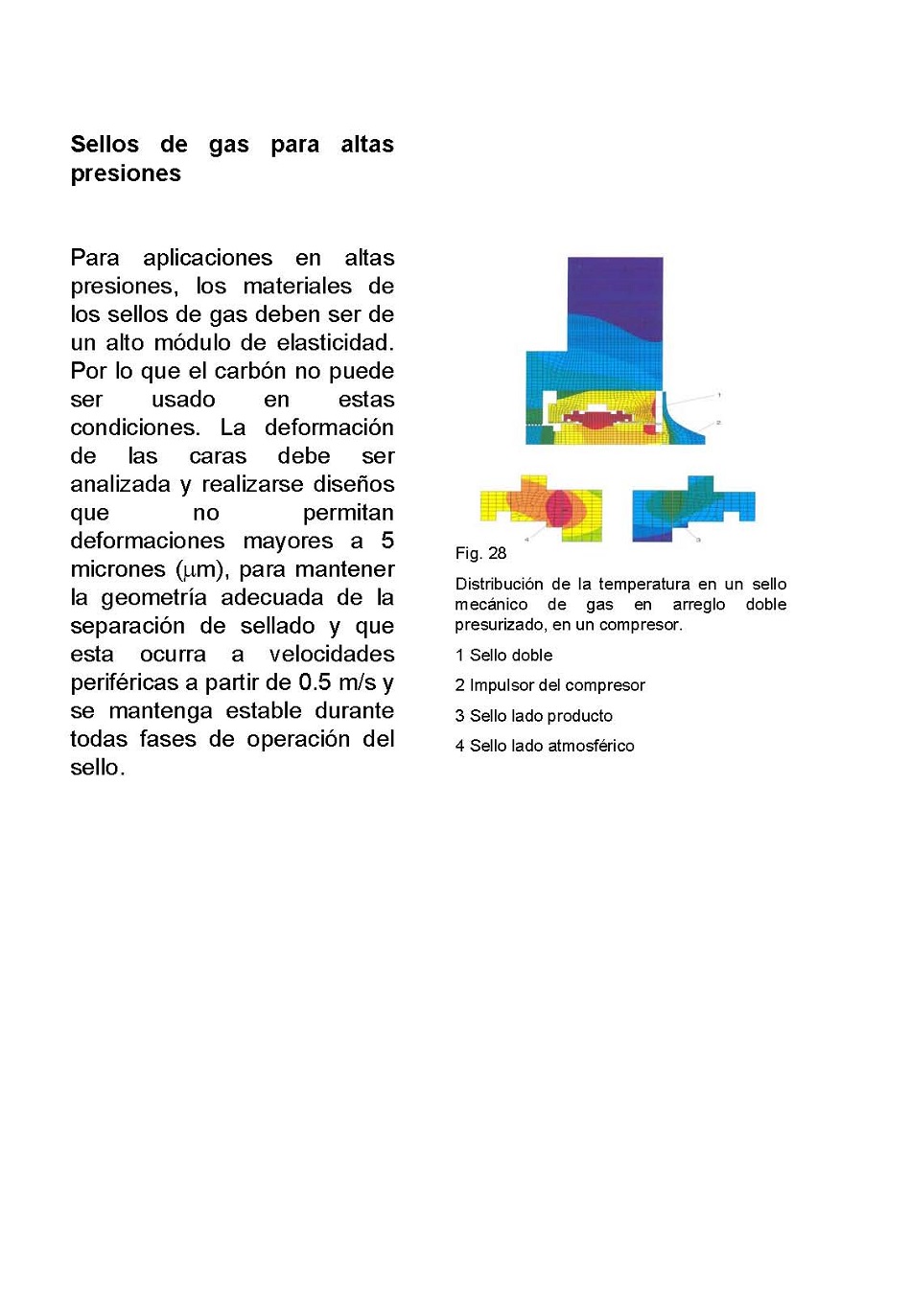

Sellado de equipos mecánicos rotatorios. Página 39

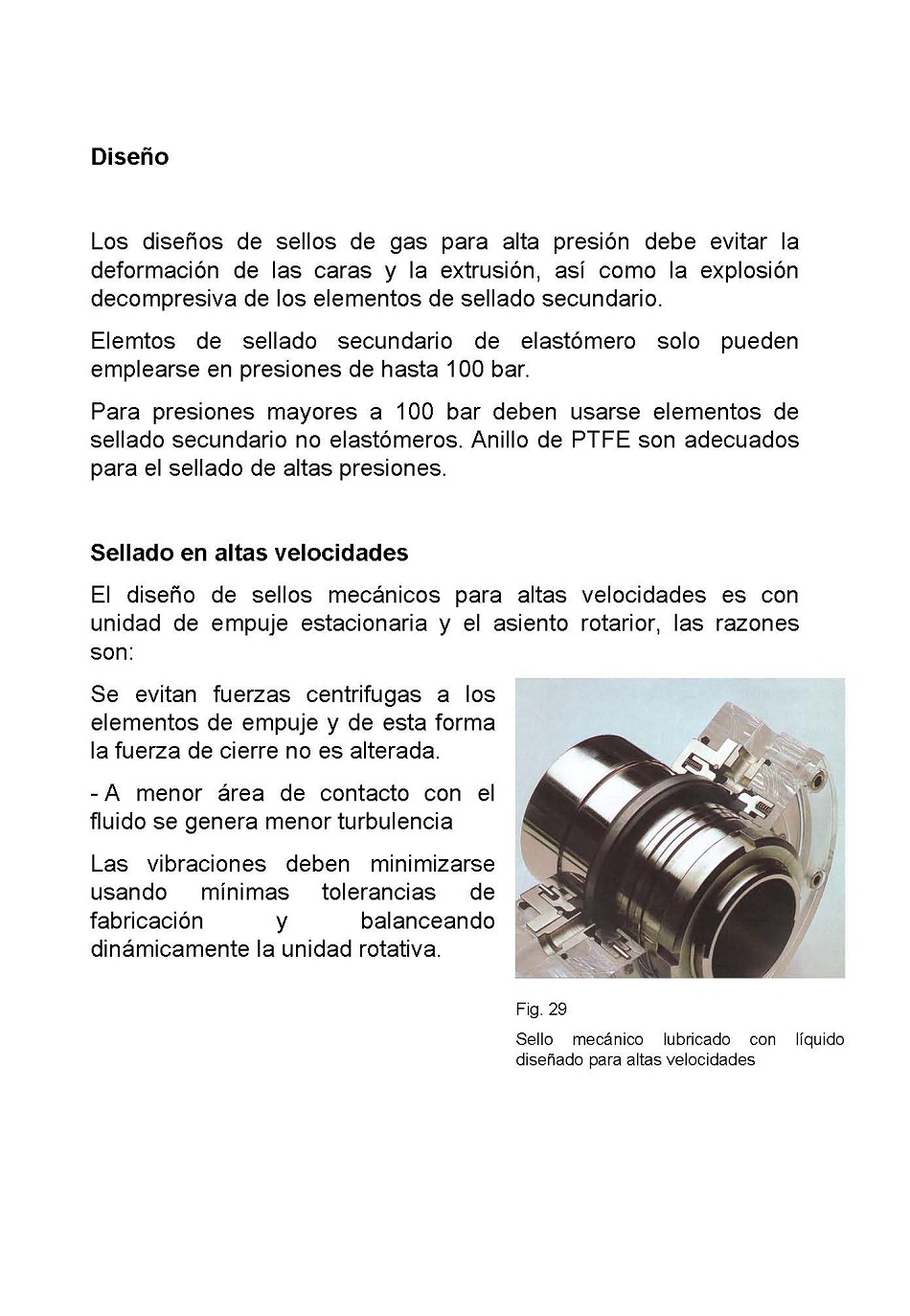

Sellado de equipos mecánicos rotatorios. Página 40

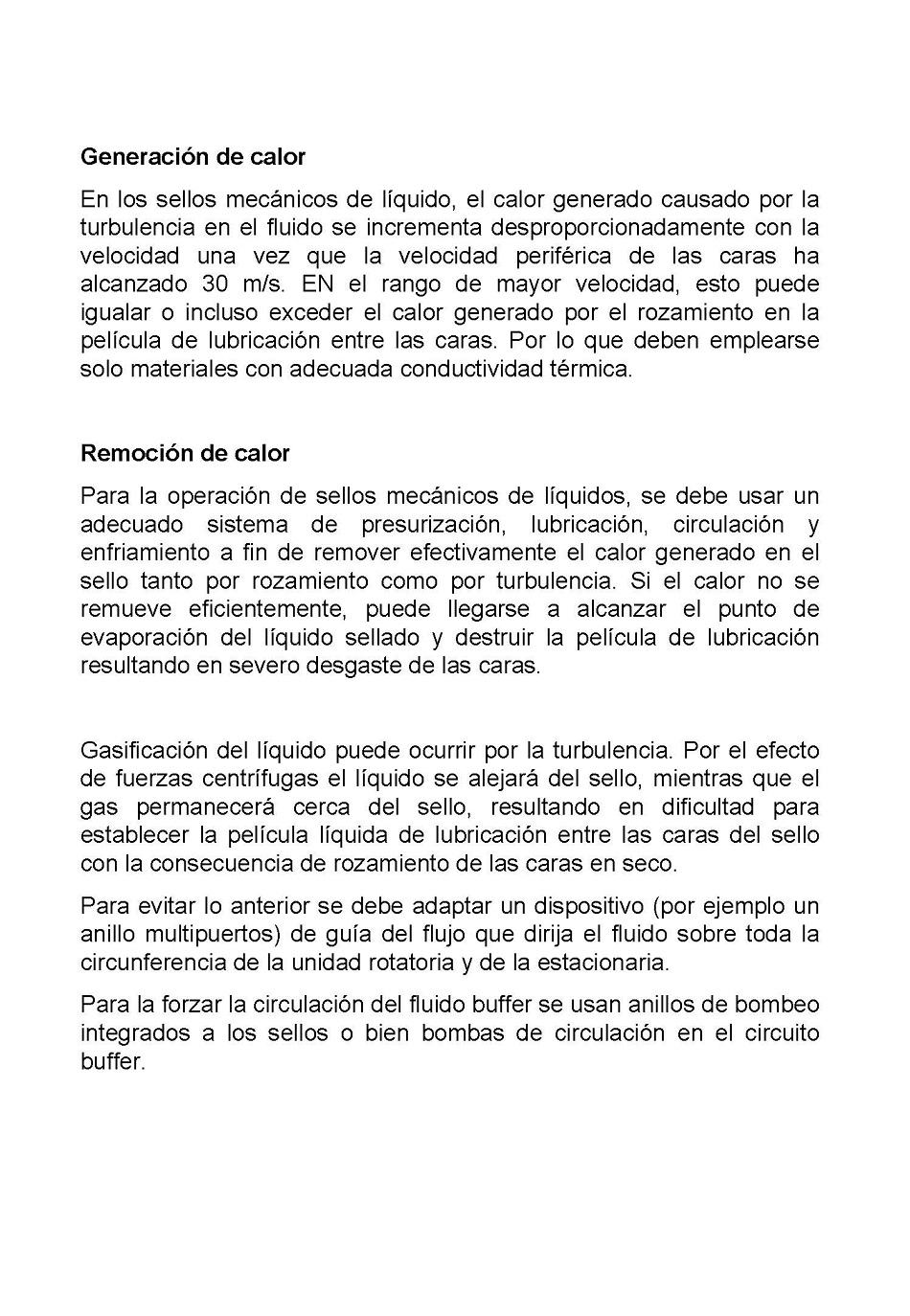

Sellado de equipos mecánicos rotatorios. Página 41

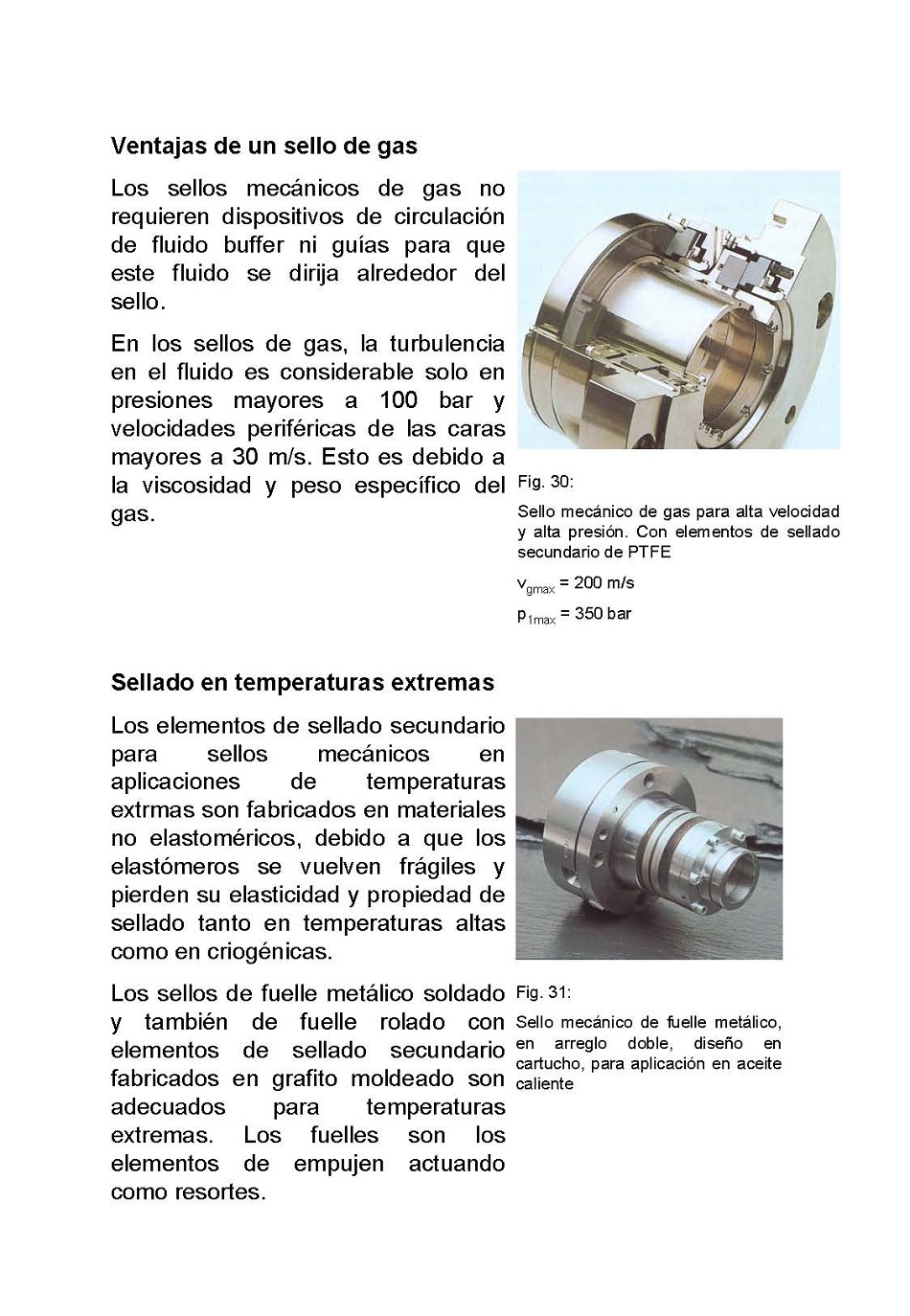

Sellado de equipos mecánicos rotatorios. Página 42

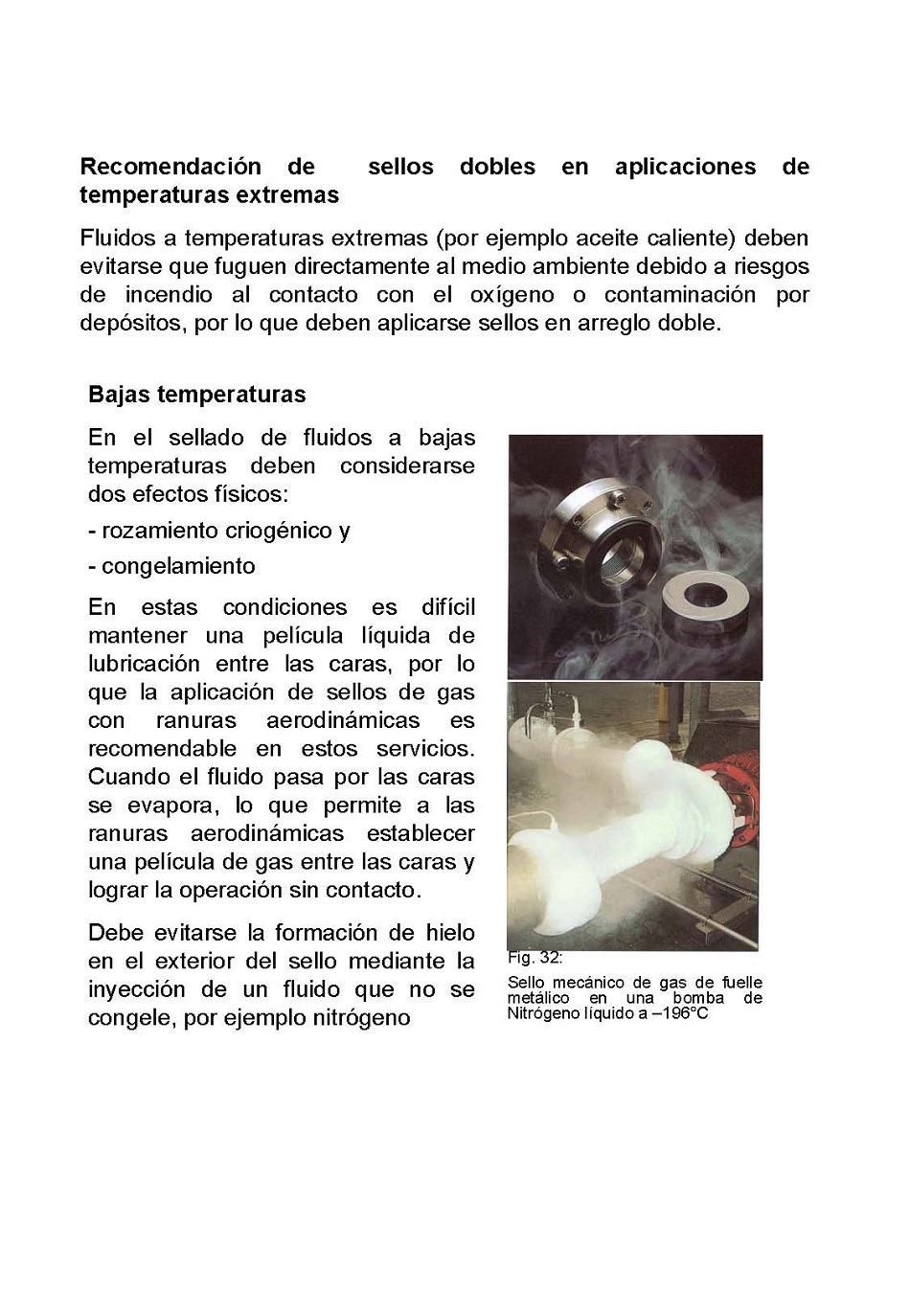

Sellado de equipos mecánicos rotatorios. Página 43

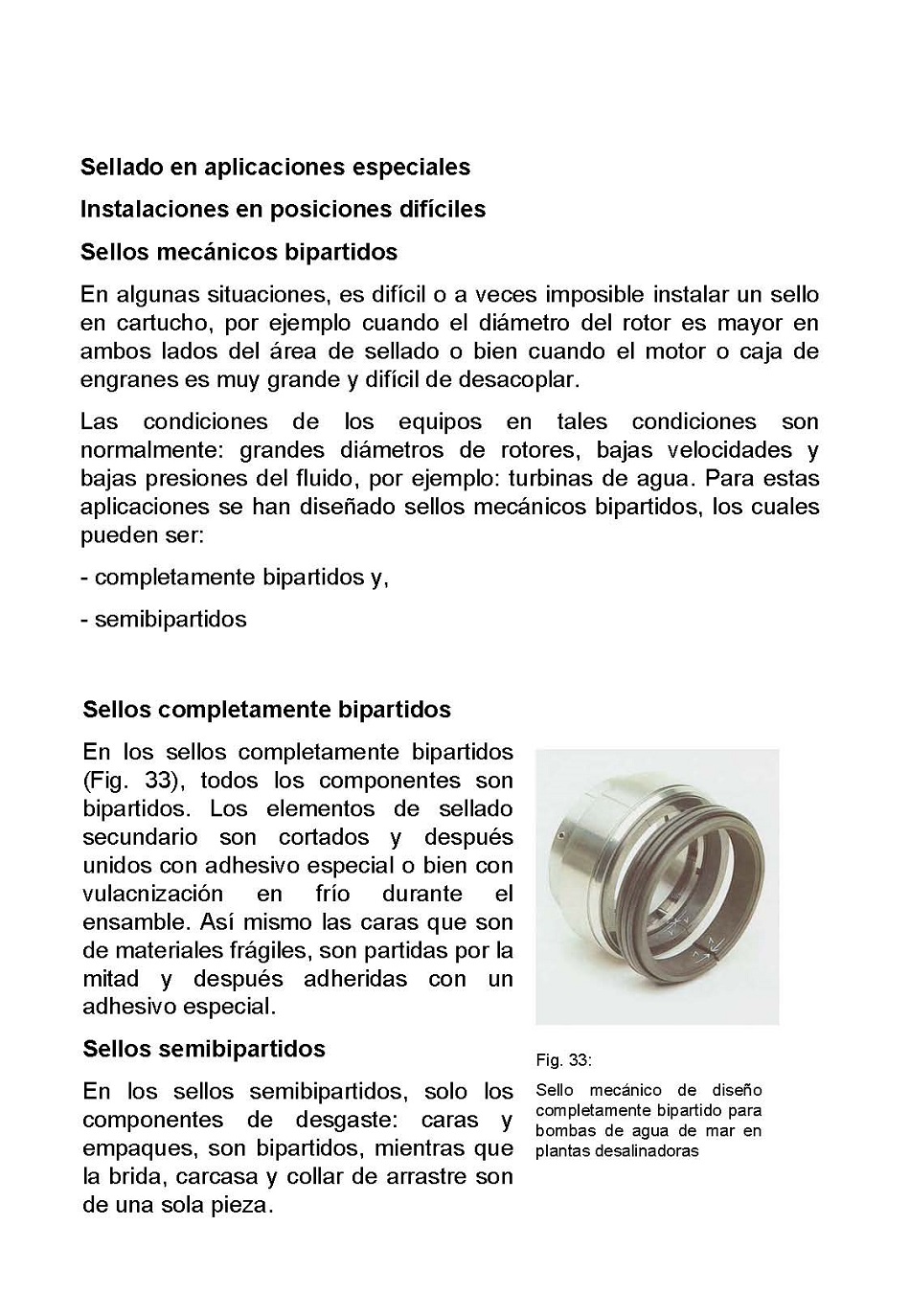

Sellado de equipos mecánicos rotatorios. Página 44

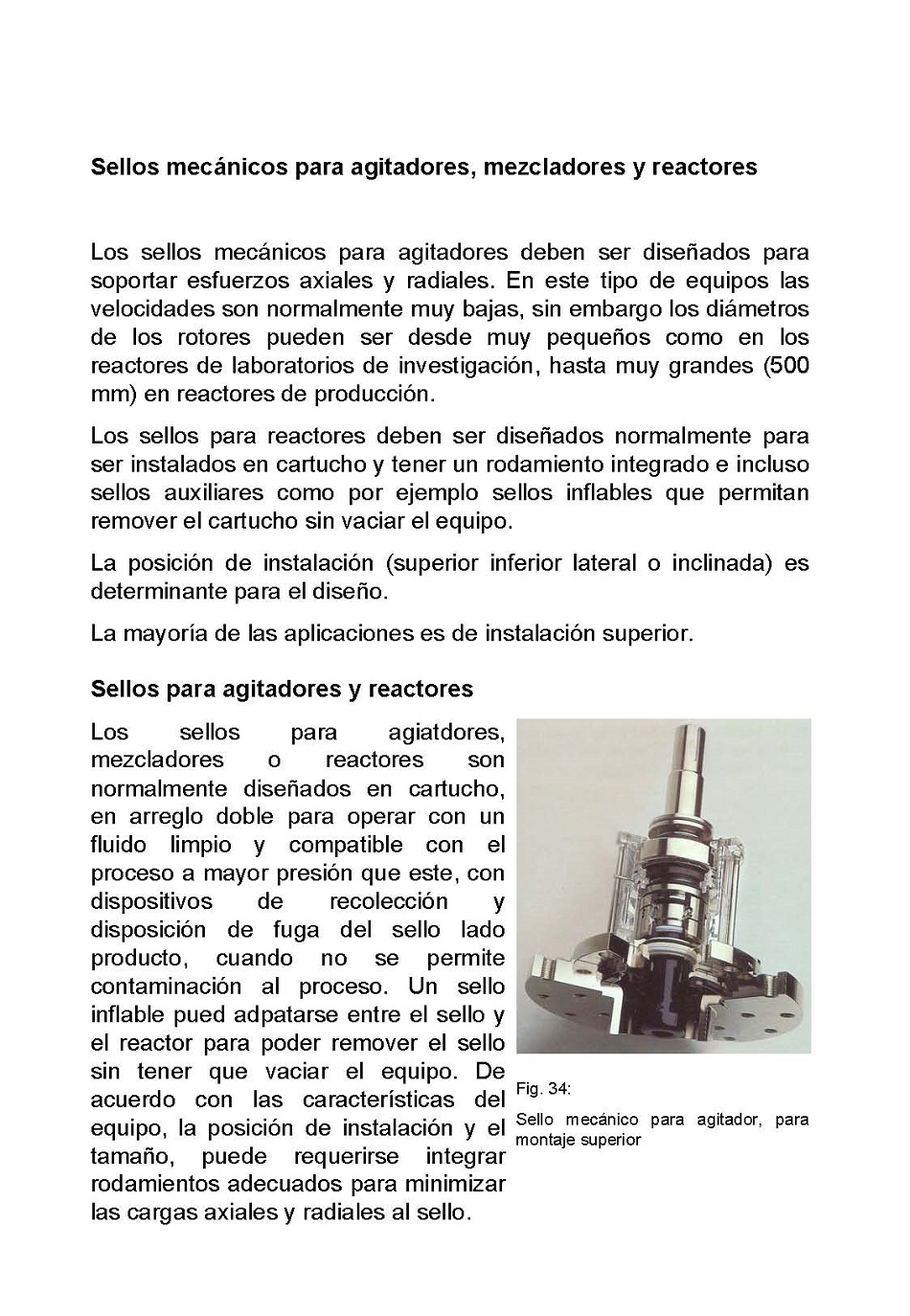

Sellado de equipos mecánicos rotatorios. Página 45

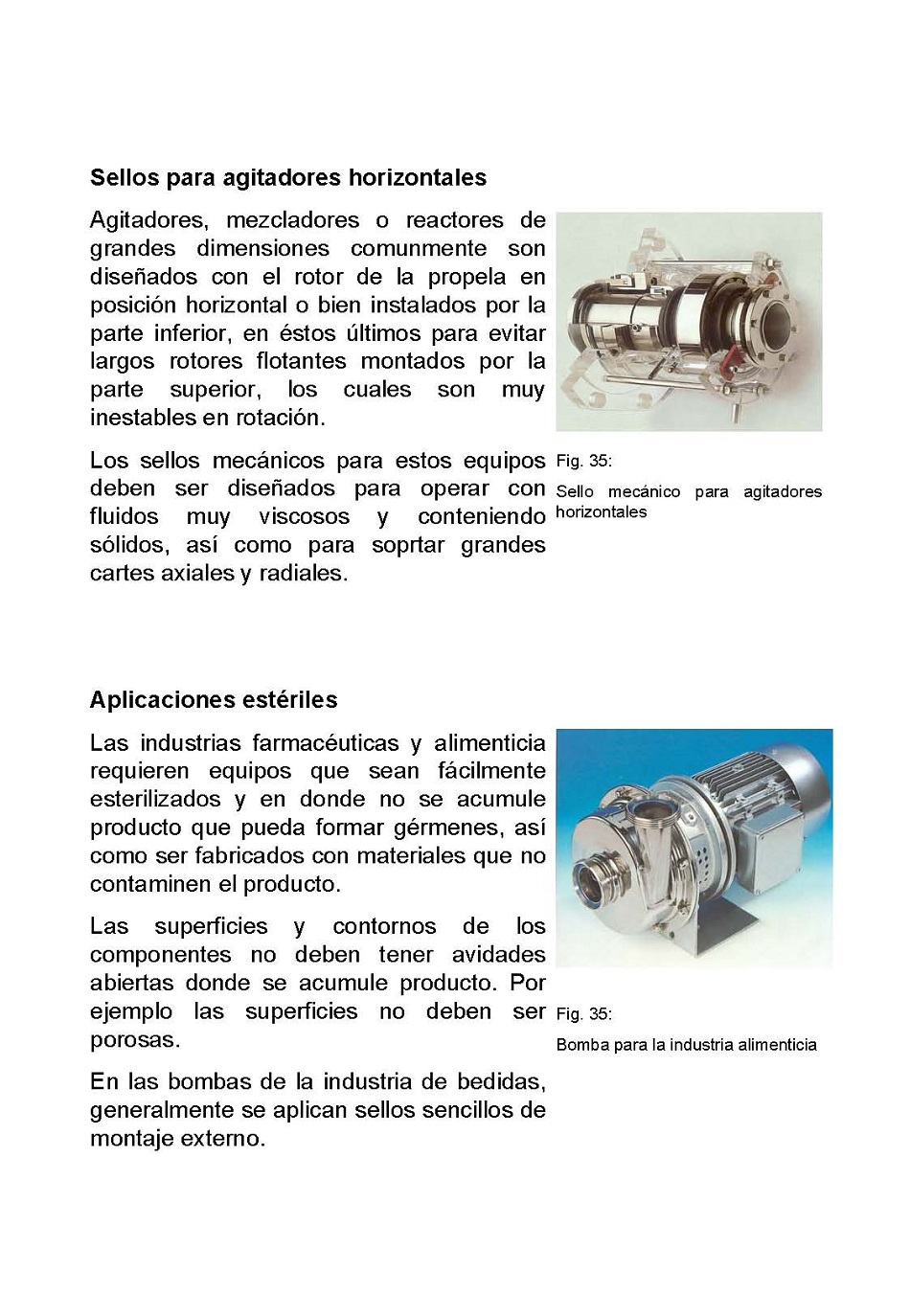

Sellado de equipos mecánicos rotatorios. Página 46

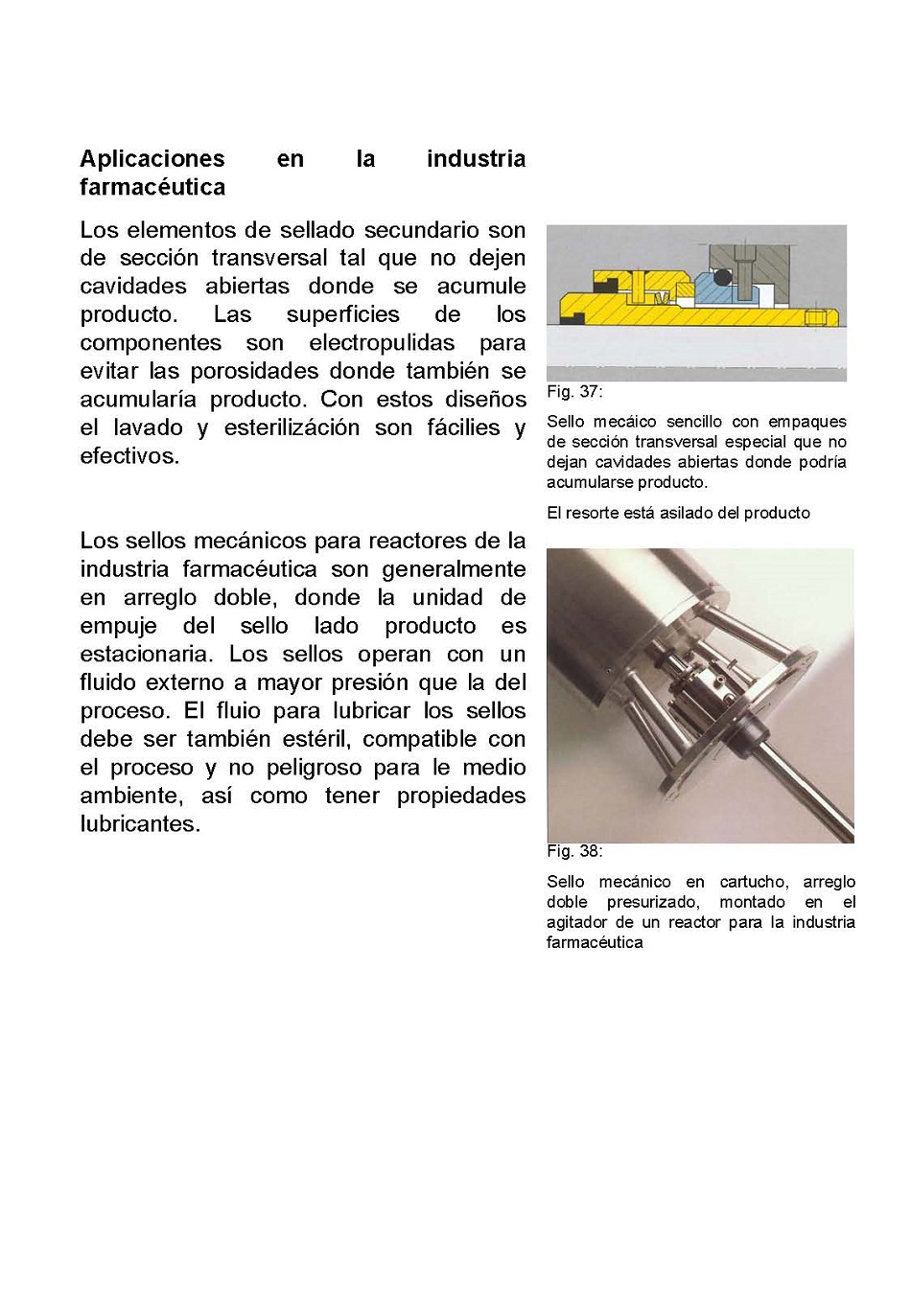

Sellado de equipos mecánicos rotatorios. Página 47

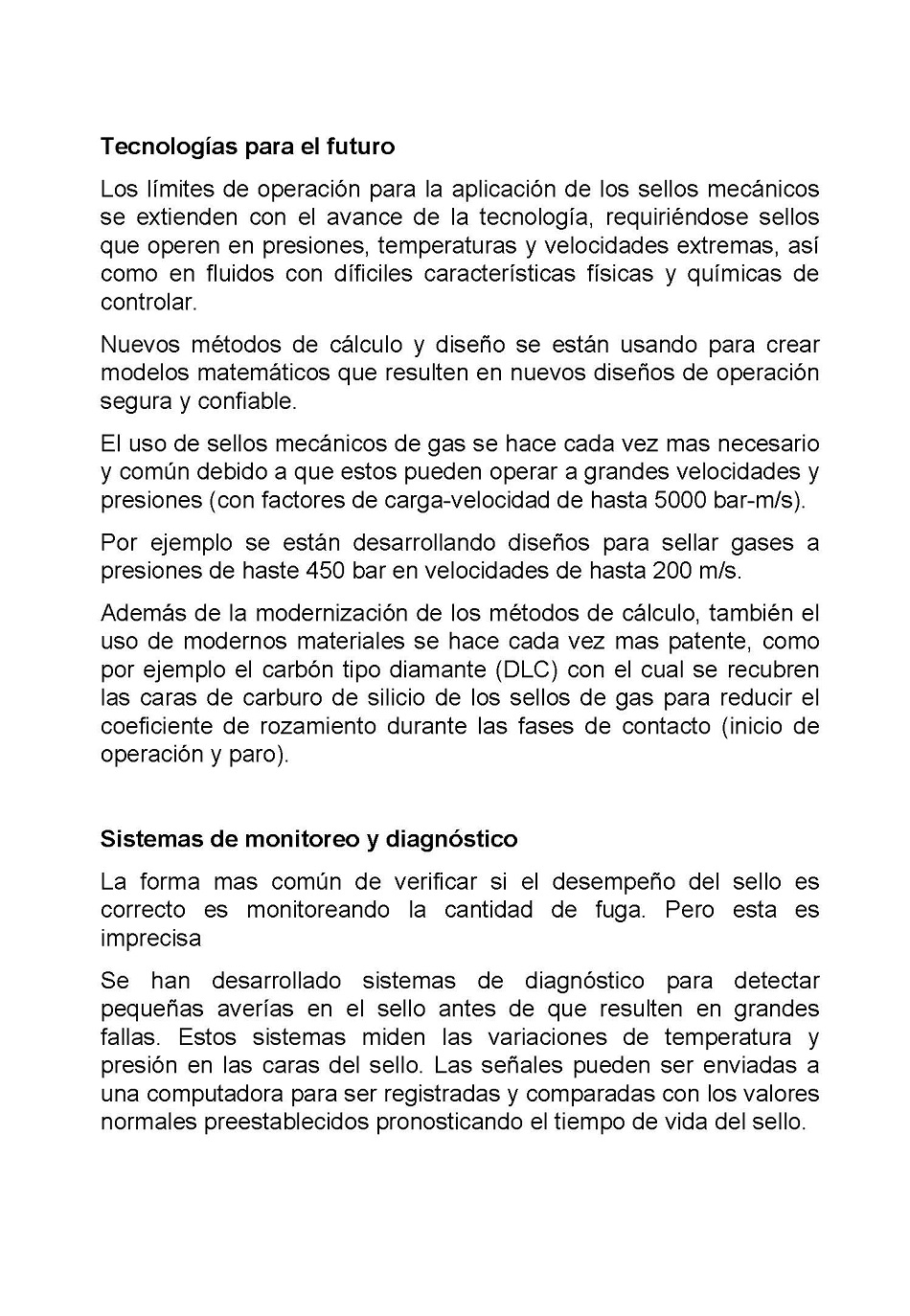

Sellado de equipos mecánicos rotatorios. Página 48

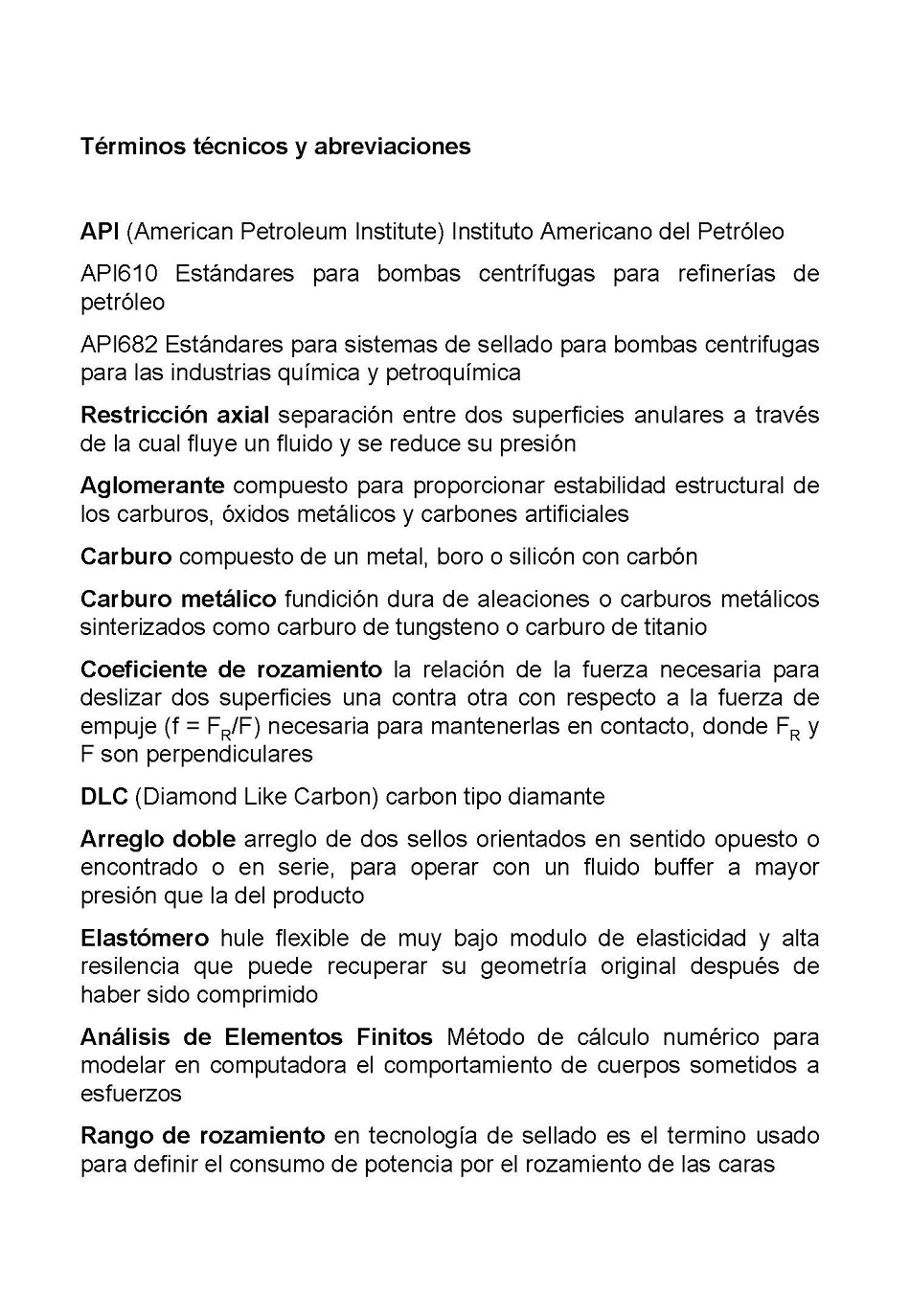

Sellado de equipos mecánicos rotatorios. Página 49

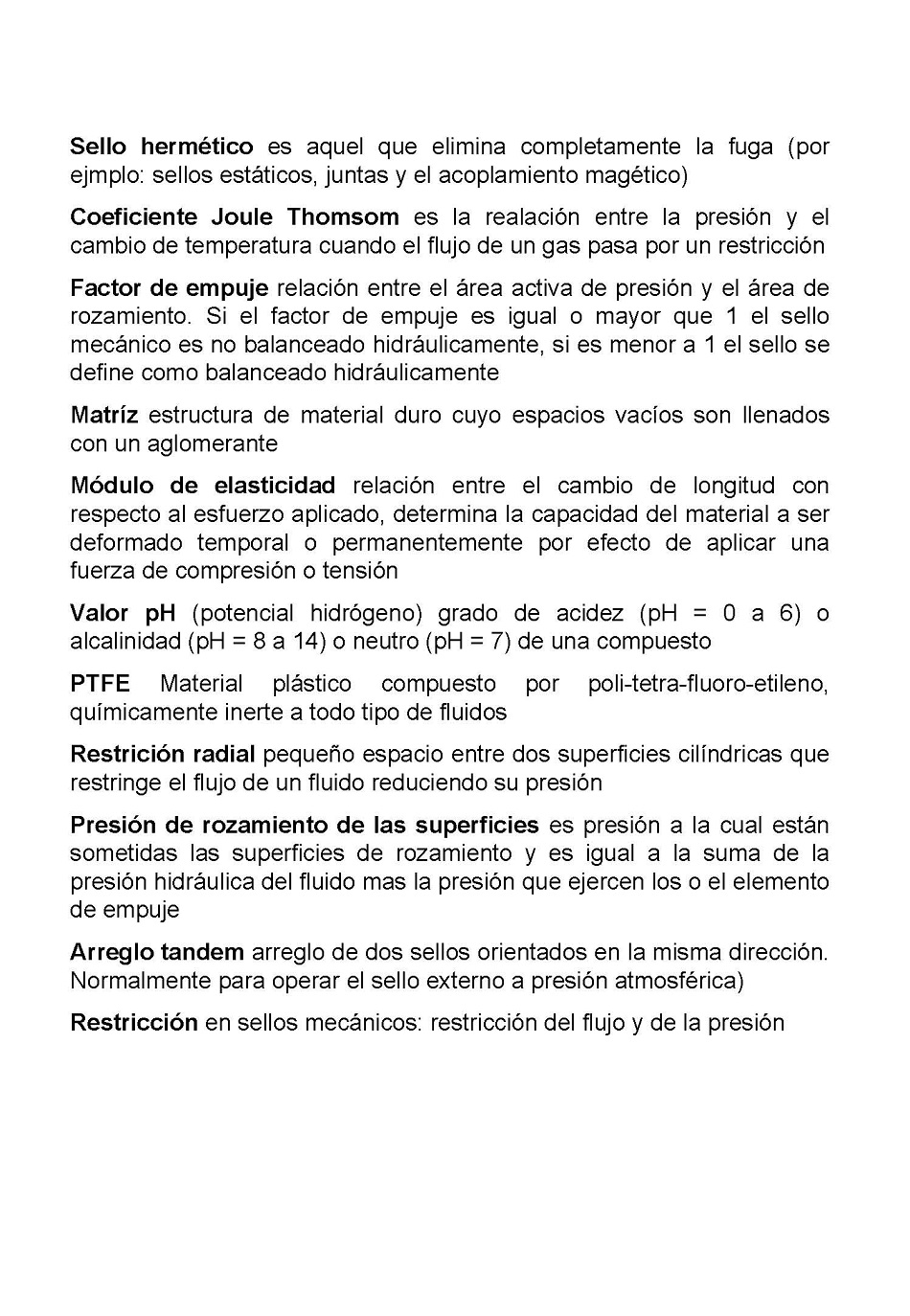

Sellado de equipos mecánicos rotatorios. Página 50
