Prontuario de Hormigón Armado

Información y datos técnicos para el cálculo, diseño y ejecución de estructuras de hormigón armado

Acceso a contenidos:

>> Tipos y Diámetros Nominales de Aceros de Refuerzo y de Corrugado

>> Secciones y Pesos de Barras de Acero de Refuerzo y de Corrugado

>> Vida Útil para Estructuras y Edificios

>> Aberturas de Fisuras Máximas Permitidas en Estructuras de Hormigón

>> Clases Generales de Exposición Relativas a la Corrosión del Acero

>> Clases Específicas de Exposición a Procesos Distintos a la Corrosión

>> Clasificación de la Agresividad Química

>> Coeficientes de Seguridad

>> Recubrimientos para las Armaduras de Refuerzo

>> Máxima Relación Agua/Cemento y Mínimo Contenido de Cemento

>> Resistencia Mínima Recomendada para el Hormigón

>> Tipificación de los Hormigones

>> Cuantías Geométricas Mínimas para las Armaduras de Refuerzo

>> Cantos Mínimos Recomendados para Vigas y Losas de Hormigón

>> Descarga en formato PDF: Prontuario de Hormigón Armado

Otros datos de interés: Prontuario de Geotecnia

>> Valores Orientativos del Coeficiente de Balasto en Suelos

>> Valores de N_SPT, resistencia a compresión y módulo de elasticidad de suelos

>> Presiones Admisibles en el Terreno

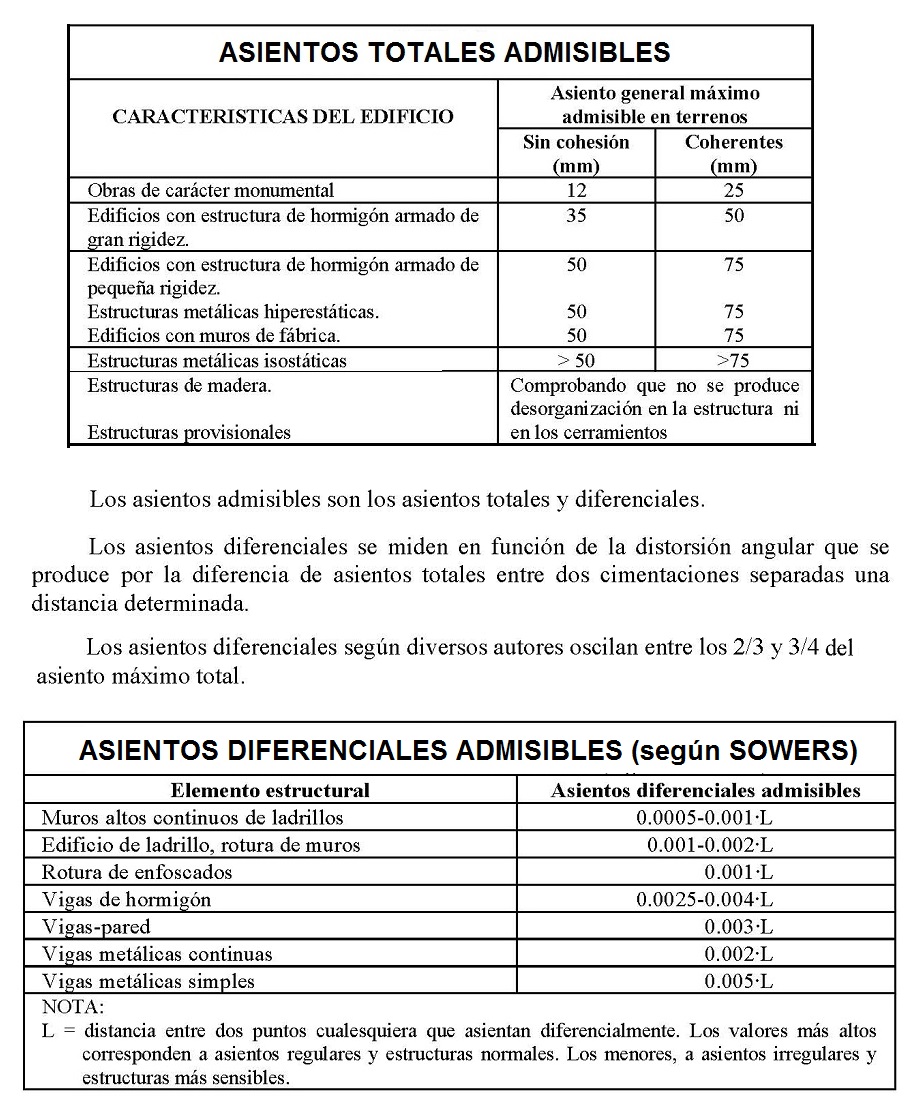

>> Asientos Totales y Diferenciales Admisibles

CONTENIDO DEL PRONTUARIO

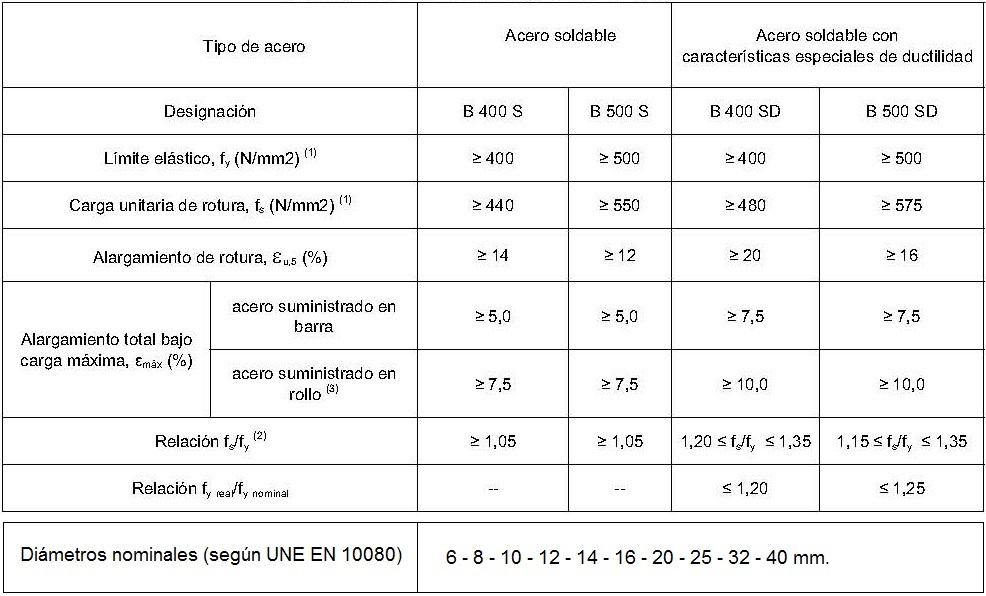

Tipos y Diámetros Nominales de Aceros de Refuerzo y de Corrugado

Tipos y Diámetros Nominales de Aceros de Refuerzo y de Corrugados

Volver a inicio

Secciones y Pesos de Barras de Acero de Refuerzo

Barra ø (mm.)	Peso (kg/m)	Sección (cm²) - Número de Barras
Barra ø (mm.)	Peso (kg/m)	1	2	3	4	5	6	7	8	9
6	0,22	0,28	0,56	0,85	1,13	1,41	1,70	1,98	2,26	2,54
8	0,40	0,50	1,00	1,51	2,01	2,51	3,01	3,52	4,02	4,52
10	0,62	0,79	1,57	2,36	3,14	3,93	4,71	5,50	6,28	7,07
12	0,89	1,13	2,26	3,39	4,52	5,65	6,79	7,91	9,05	10,18
14	1,21	1,54	3,08	4,62	6,16	7,70	9,24	10,77	12,32	13,86
16	1,58	2,01	4,02	6,03	8,04	10,05	12,06	14,07	16,08	18,09
20	2,47	3,14	6,28	9,42	12,57	15,71	18,84	21,99	25,14	28,28
25	3,85	4,91	9,82	14,73	19,63	24,54	29,45	34,36	39,27	44,18
32	6,31	8,04	16,08	24,13	32,17	40,21	48,26	56,30	64,34	72,38
40	9,87	12,56	25,13	37,30	50,26	62,83	75,40	87,96	100,50	113,10

Secciones y Pesos de Barras de Acero de Refuerzo

Volver a inicio

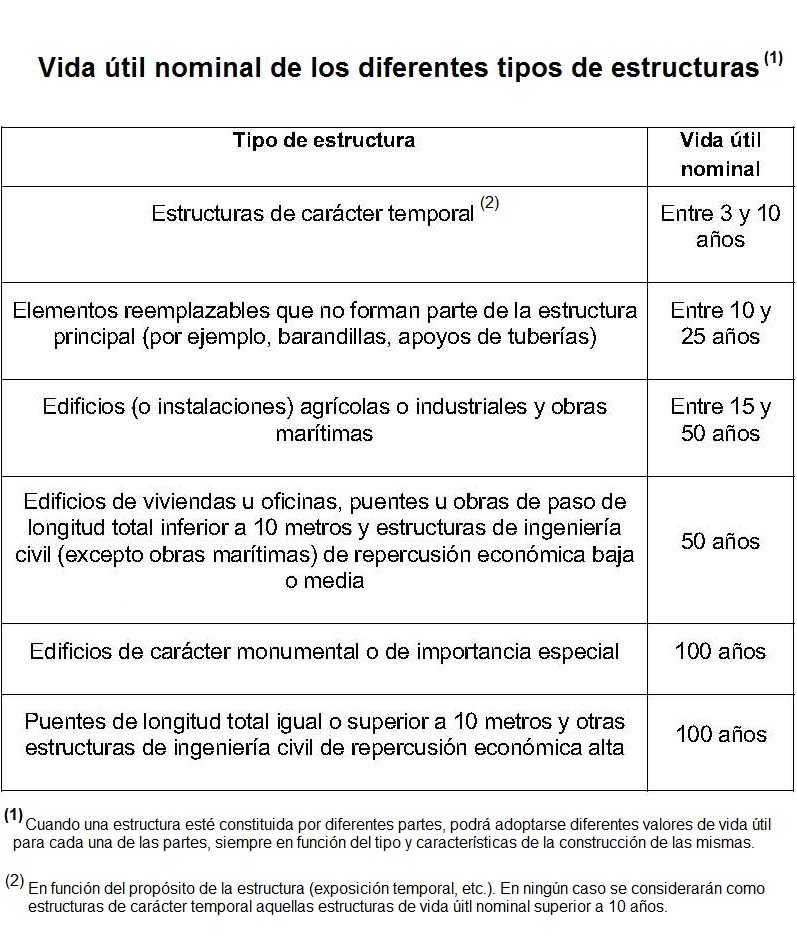

Vida Útil para Estructuras y Edificios

Duración de la Vida Útil para Estructuras y Edificios

Volver a inicio

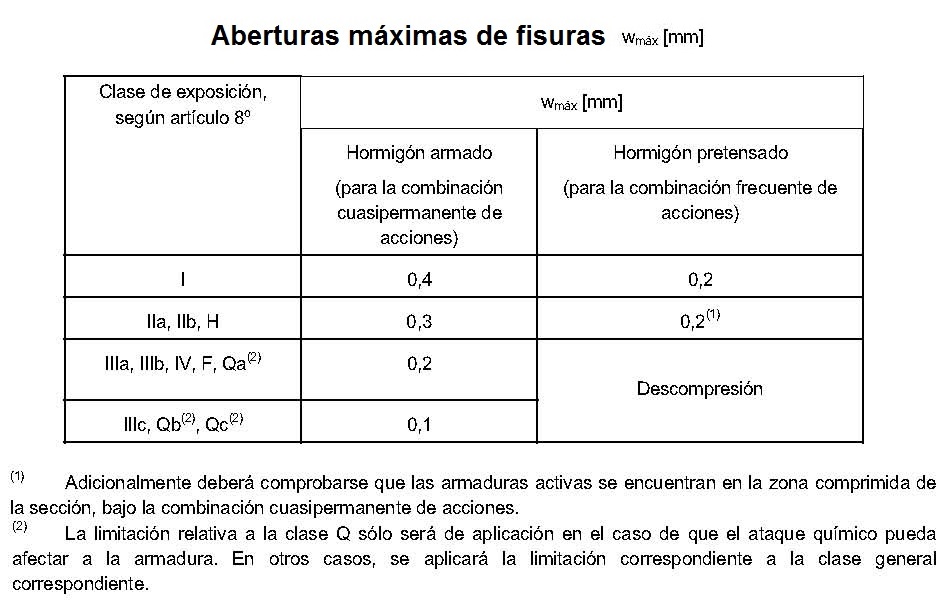

Aberturas de Fisuras Máximas Permitidas en Estructuras de Hormigón

Aberturas de Fisuras Máximas Permitidas en Estructuras de Hormigón y Concreto

Volver a inicio

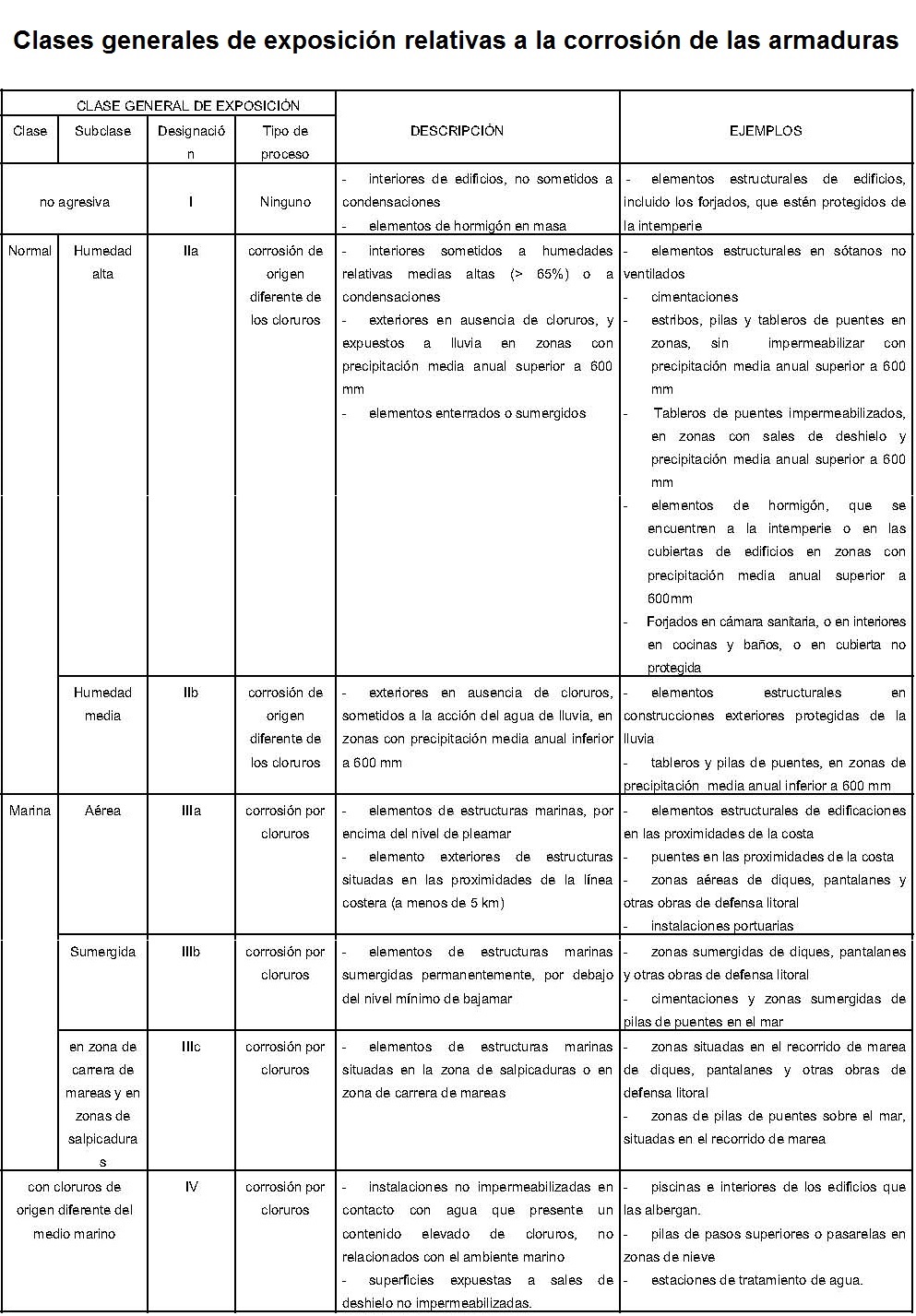

Clases Generales de Exposición Relativas a la Corrosión del Acero

Volver a inicio

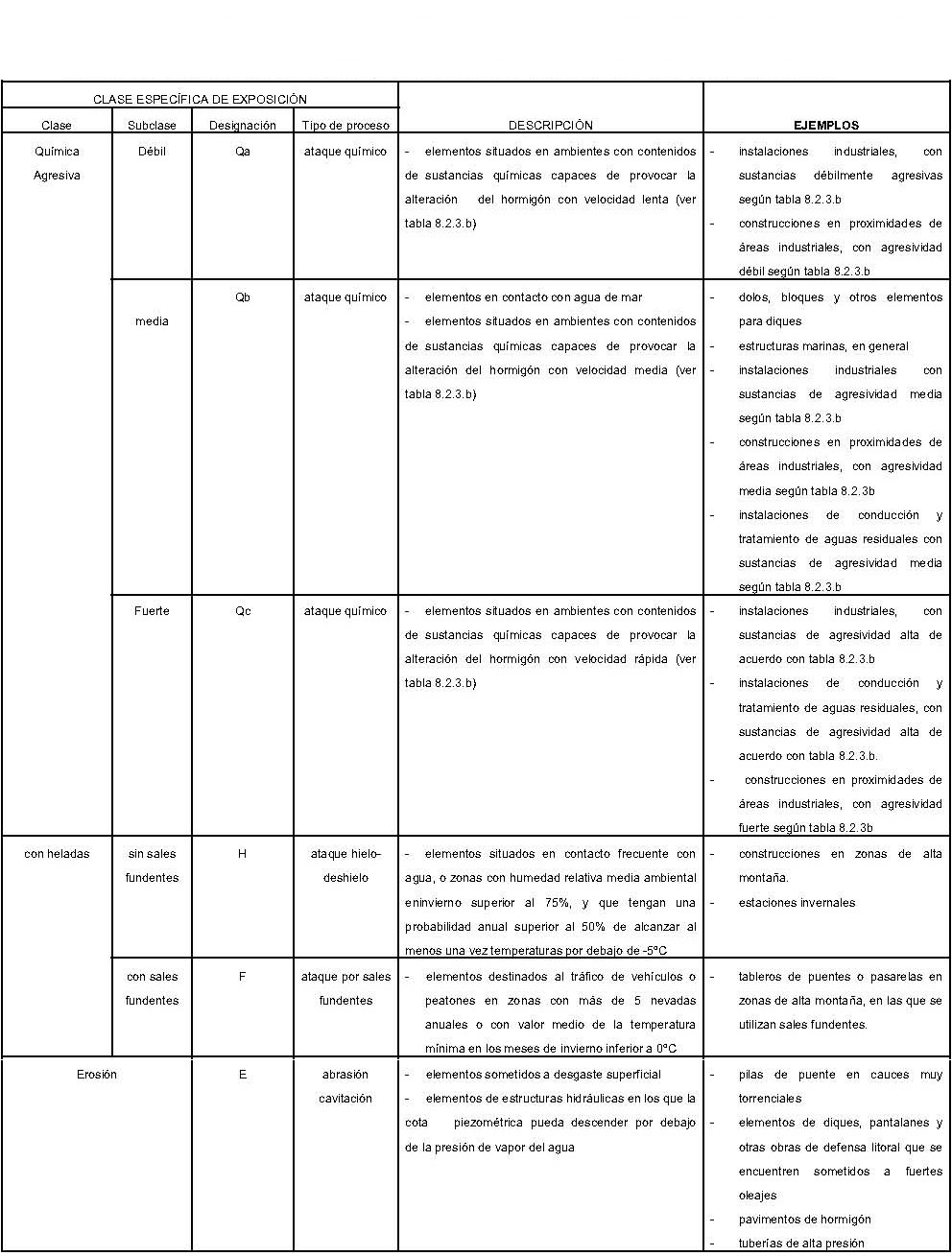

Clases Específicas de Exposición a Procesos Distintos a la Corrosión

Volver a inicio

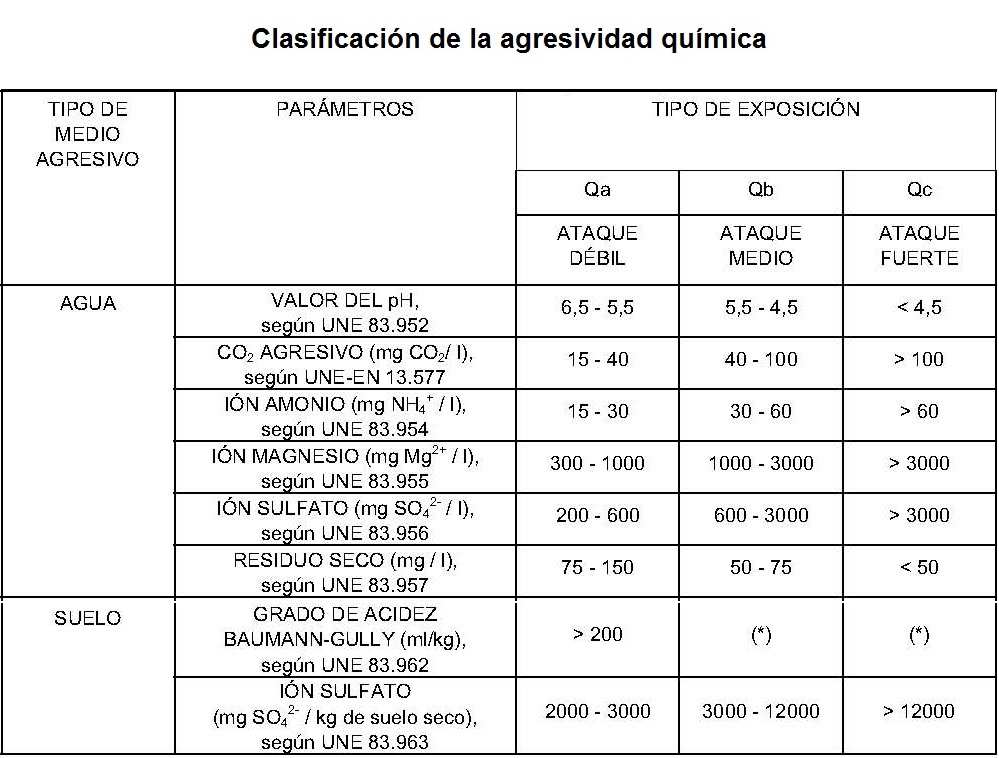

Clasificación de la Agresividad Química

Volver a inicio

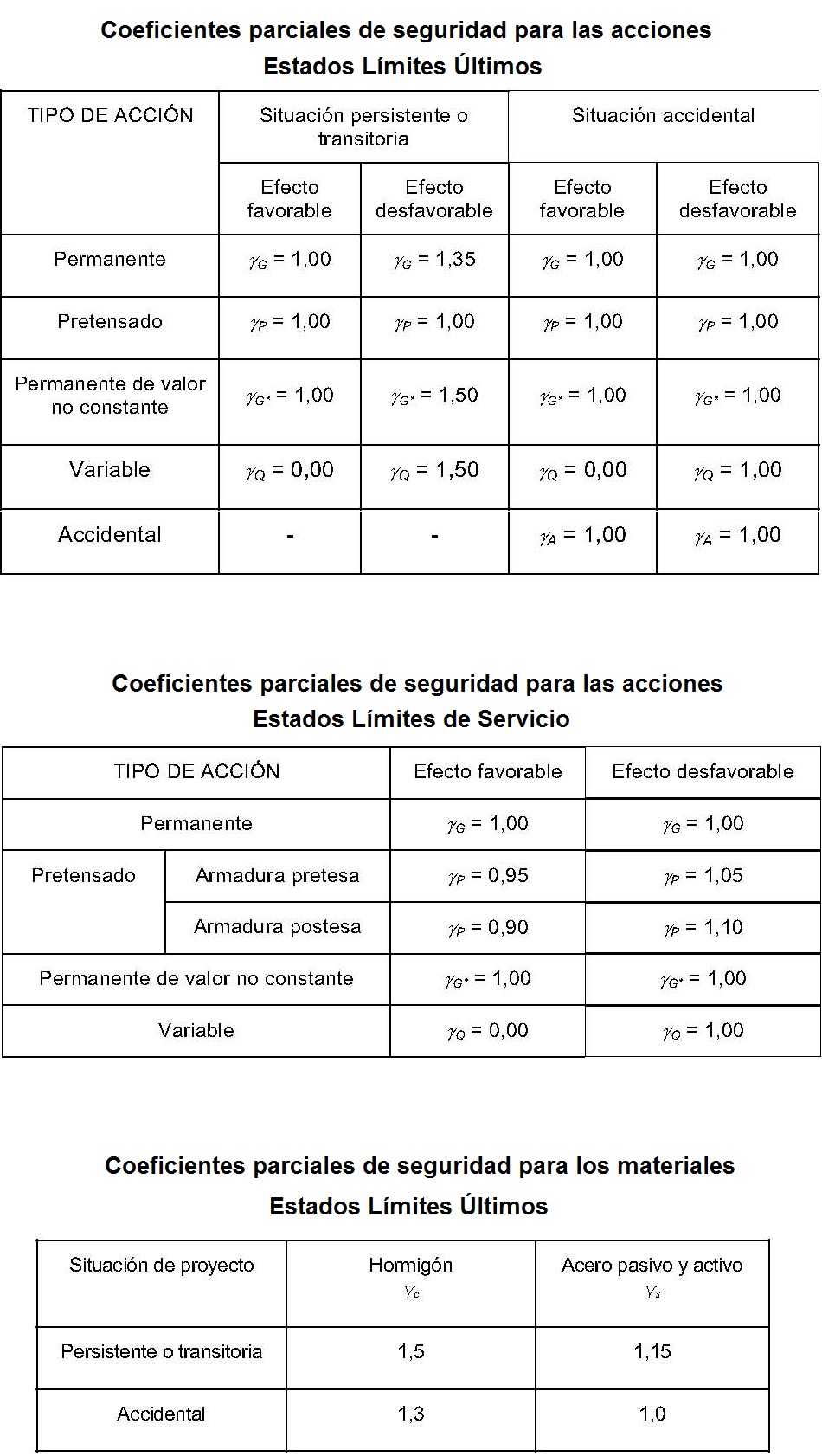

Coeficientes de Seguridad

Tablas con los Coeficientes de Seguridad

Volver a inicio

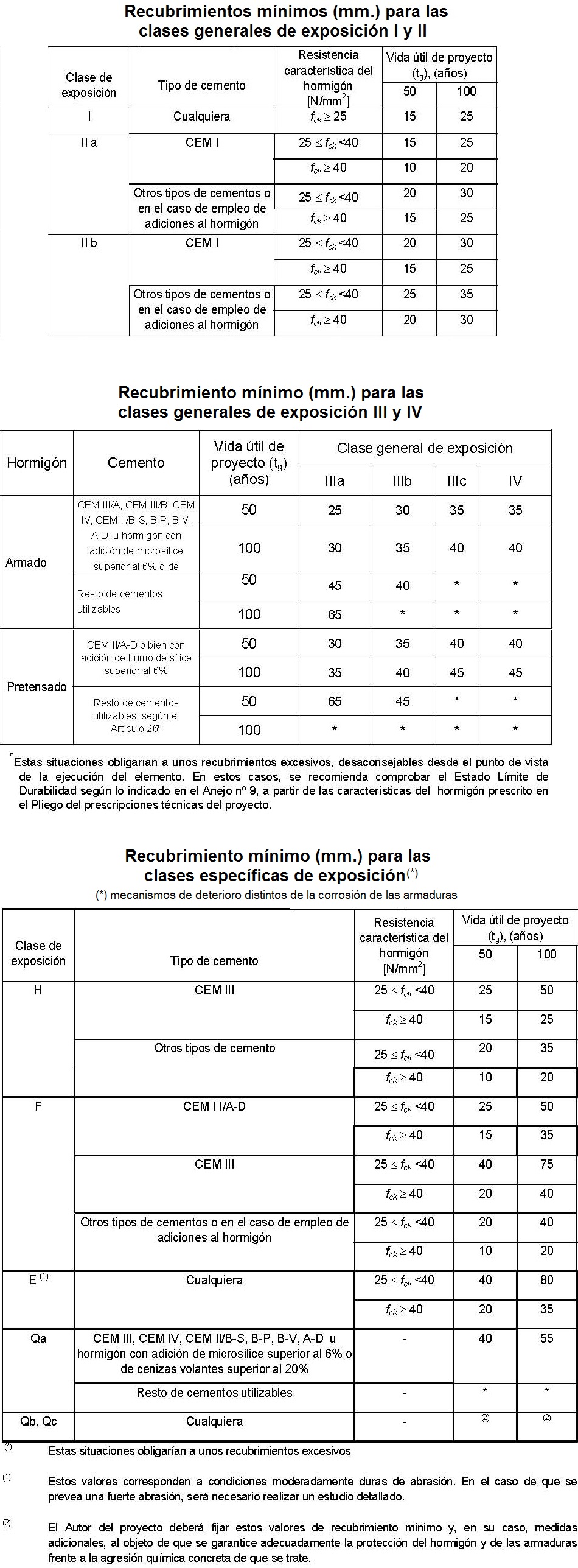

Recubrimientos para las Armaduras y Aceros de Refuerzo

Volver a inicio

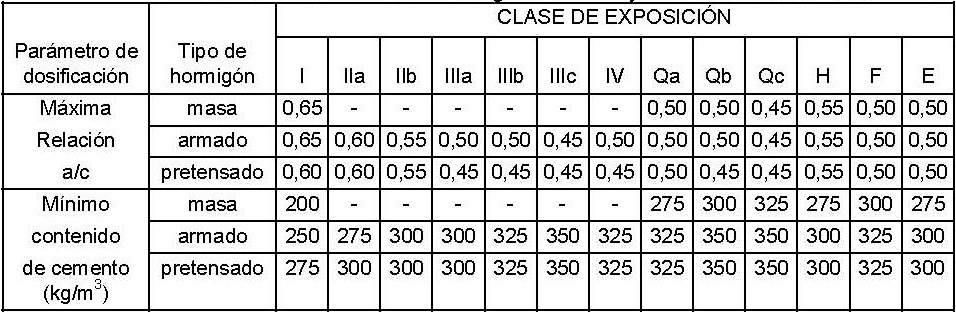

Máxima Relación Agua/Cemento y Mínimo Contenido de Cemento

Volver a inicio

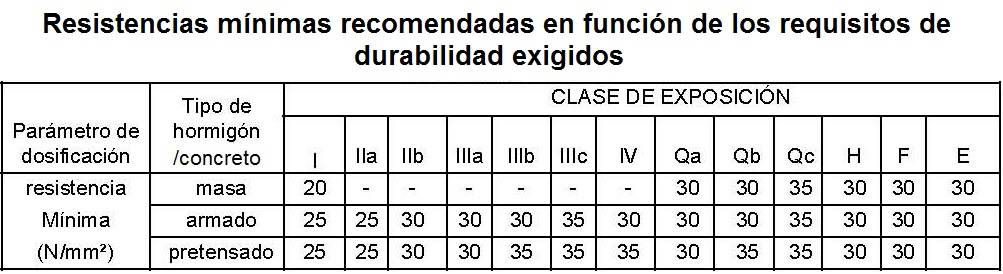

Resistencia Mínima Recomendada para el Hormigón

Resistencia mínima recomendada del hormigón

Resistencia Mínima Recomendada para el Hormigón o Concreto

Volver a inicio

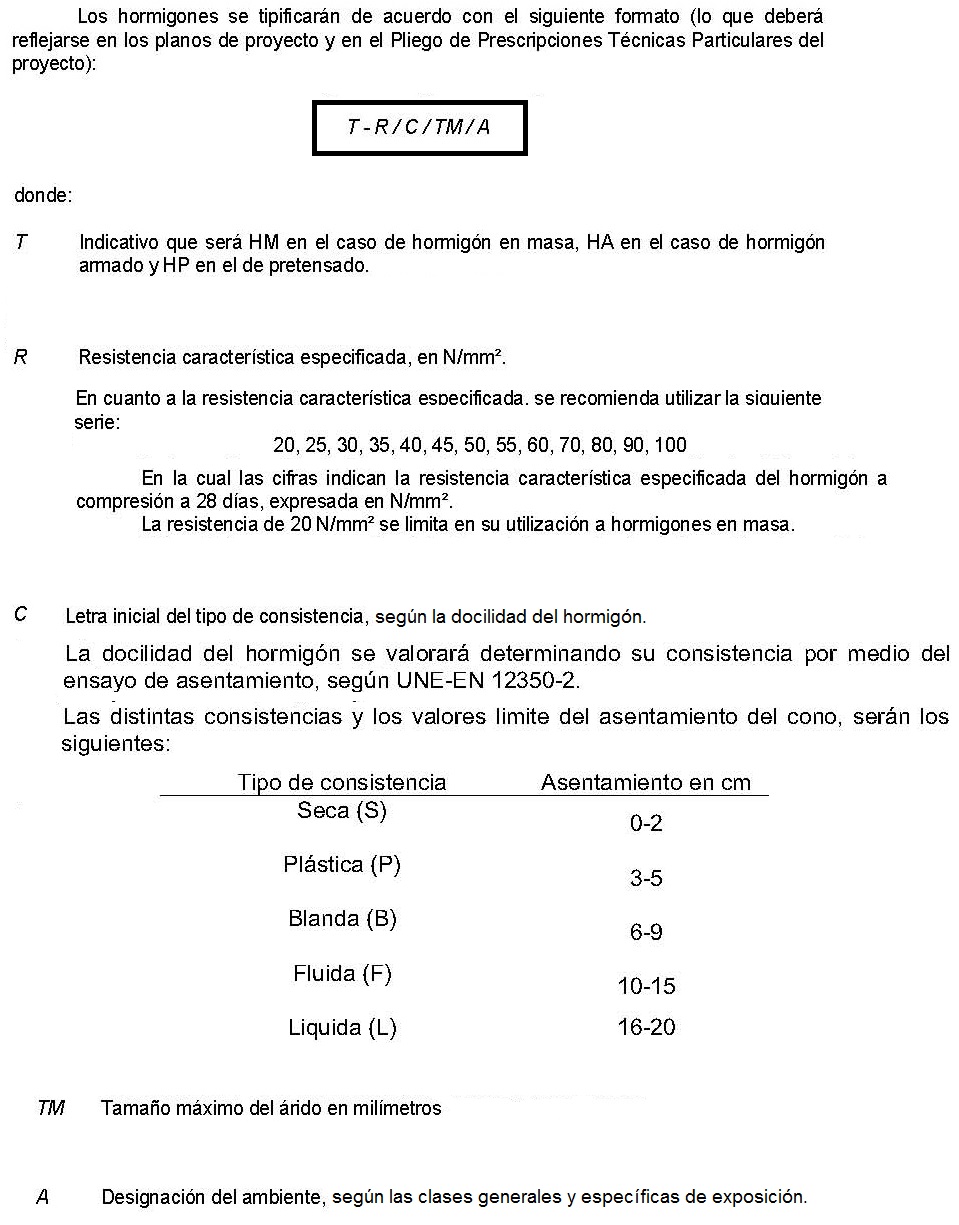

Tipificación de los Hormigones

Volver a inicio

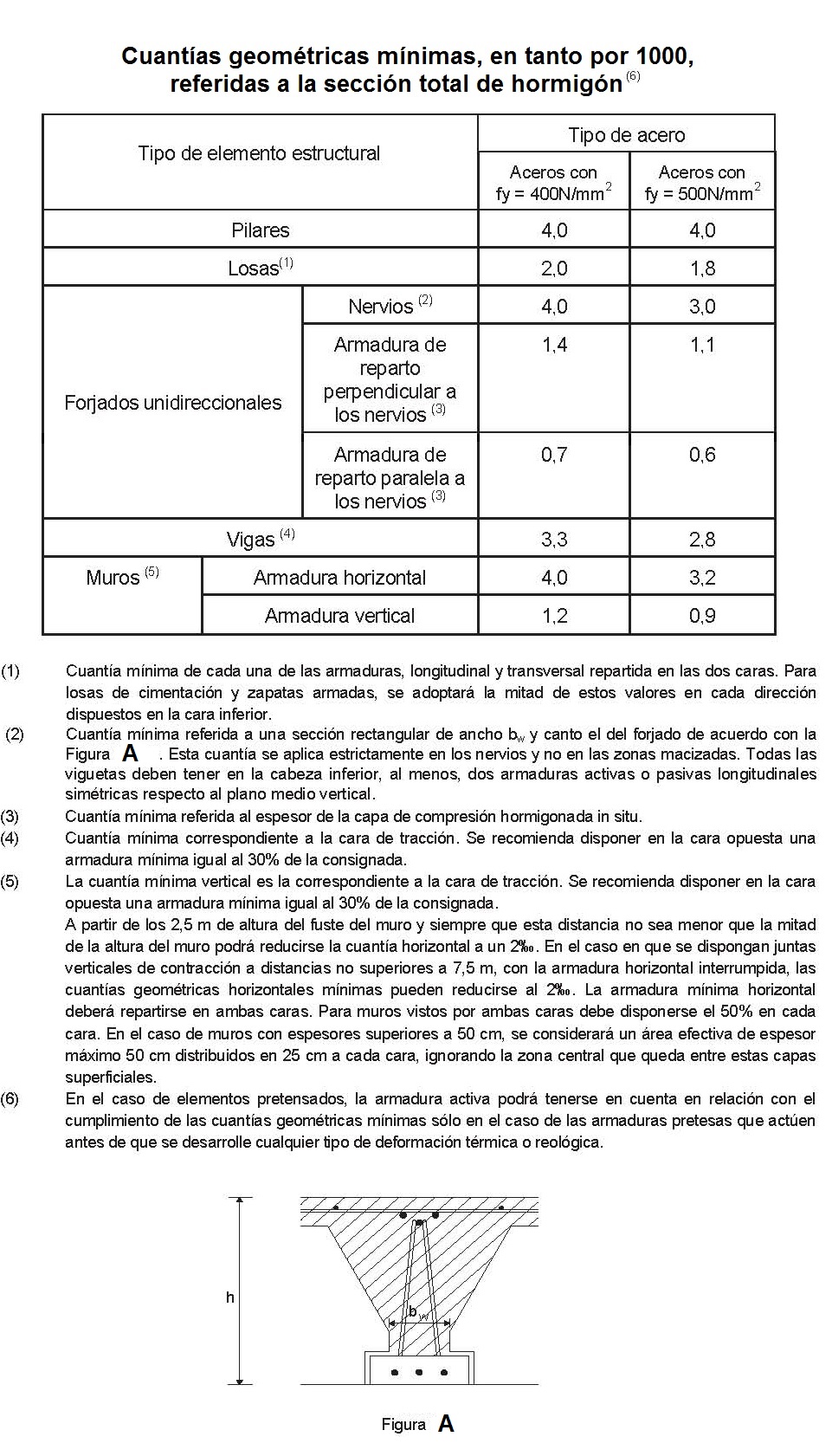

Cuantías Geométricas Mínimas para las Armaduras y Aceros de Refuerzo

Volver a inicio

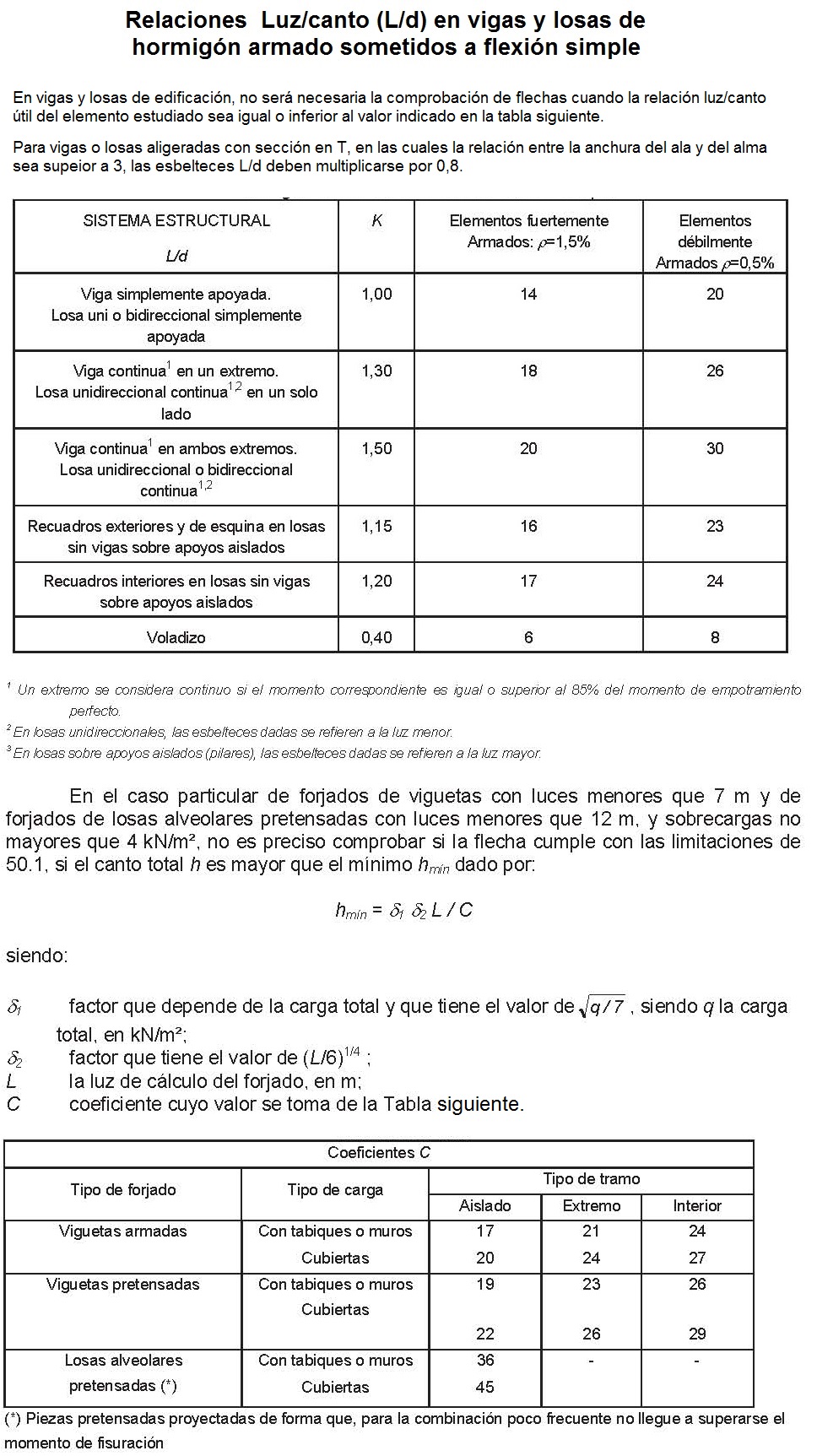

Cantos Mínimos Recomendados para Vigas y Losas de Hormigón

Volver a inicio

Valores Orientativos del Coeficiente de Balasto en Suelos

Tipo de suelo	Coeficiente de balasto, K (MN/m³)
Arcilla blanda	15 - 30
Arcilla media	30 - 60
Arcilla dura	60 - 200
Limo	15 - 45
Arena floja	10 - 30
Arena media	30 - 90
Arena compacta	90 - 200
Grava arenosa floja	70 - 120
Grava arenosa compacta	120 - 300
Margas arcillosas	200 - 400
Rocas algo alteradas	300 - 5000
Rocas sanas	> 5000

Valores Orientativos del Coeficiente de Balasto en Suelos

Volver a inicio

Valores Orientativos de N_SPT, resistencia a compresión simple y módulo de elasticidad de suelos

Tipo de suelo	Nº golpes ensayo SPT, N_SPT	Resistencia a compresión simple, q_u (kN/m²)	Módulo de elasticidad, E (MN/m²)
Suelos muy flojos o muy blandos	< 10	0 - 80	< 8
Suelos flojos o blandos	10 - 25	80 - 150	8 - 40
Suelos medios	25 - 50	150 - 300	40 - 100
Suelos compactos o duros	50 - Rechazo	300 - 500	100 - 500
Rocas blandas	Rechazo	500 - 5000	500 - 8000
Rocas duras	Rechazo	5000 - 40000	8000 - 15000
Rocas muy duras	Rechazo	> 40000	> 15000
