Prontuario de Perfiles Metálicos

Hojas de datos técnicos y de propiedades mecánicas para perfiles metálicos estructurales de las series comerciales

—  TABLAS DE PERFILES METÁLICOS  —

Series de Perfiles Europeos:

Perfiles Laminados:

  Perfiles IPN

  Perfiles IPE

  Perfiles HEB, HEA y HEM

  Perfiles HE de alas anchas

  Perfiles HL de alas muy anchas

  Perfiles HD de alas anchas para pilares

  Perfiles HP de alas anchas para pilotes

  Perfiles UPN de alas inclinadas

  Perfiles UPE de alas paralelas

  Perfiles U comerciales de alas inclinadas según norma AM

  Perfiles L angulares de lados iguales y desiguales

  Perfiles T

  Barras de Redondos

  Barras y Perfiles Cuadrados

  Pletinas y Rectangulares



Perfiles Huecos:

  Perfiles Huecos Redondos

  Perfiles Huecos Cuadrados

  Perfiles Huecos Rectangulares



Perfiles y Placas Conformados:

  Perfiles Conformados L

  Perfiles Conformados LF

  Perfiles Conformados U

  Perfiles Conformados C

  Perfiles conformados Ω (Omega)

  Perfiles Conformados Z

  Placa Ondulada

  Placa Grecada

Utilidades:

>>  Descarga Prontuario completo en PDF

>>  Dibujos en AutoCad de las Secciones de Perfiles Metálicos



Series de Perfiles Americanos:

  W  -  Perfiles americanos de alas paralelas

  S  -  Perfiles I americanos de alas inclinadas

  HP  -  Perfiles H americanos de alas anchas para pilotes

  C  -  Perfiles U americanos estándar de alas inclinadas

  MC  -  Perfiles U americanos de alas inclinadas

  L  -  Perfiles americanos angulares de lados iguales y desiguales

Perfiles Británicos:

  W  -  Perfiles I británicos de alas paralelas

  S  -  Perfiles I británicos de alas inclinadas

  HP  -  Perfiles H británicos de alas anchas y caras paralelas para pilares

  HP  -  Perfiles H británicos de alas anchas y caras paralelas para pilotes

  C  -  Perfiles U británicos de alas paralelas

  MC  -  Perfiles U británicos de alas inclinadas

Perfiles Rusos:

  W  -  Perfiles rusos laminados en caliente

  S  -  Perfiles U comerciales de alas inclinadas

Perfiles Japoneses:

  W  -  Perfiles H japoneses

Catálogos Técnicos de Fabricantes:

   Cerramientos de Panel Sandwich

   Cerramientos Metálicos de Chapa Simple

   Rejillas de Acero Industriales

   Forjados Mixtos Colaborantes


Publicidad

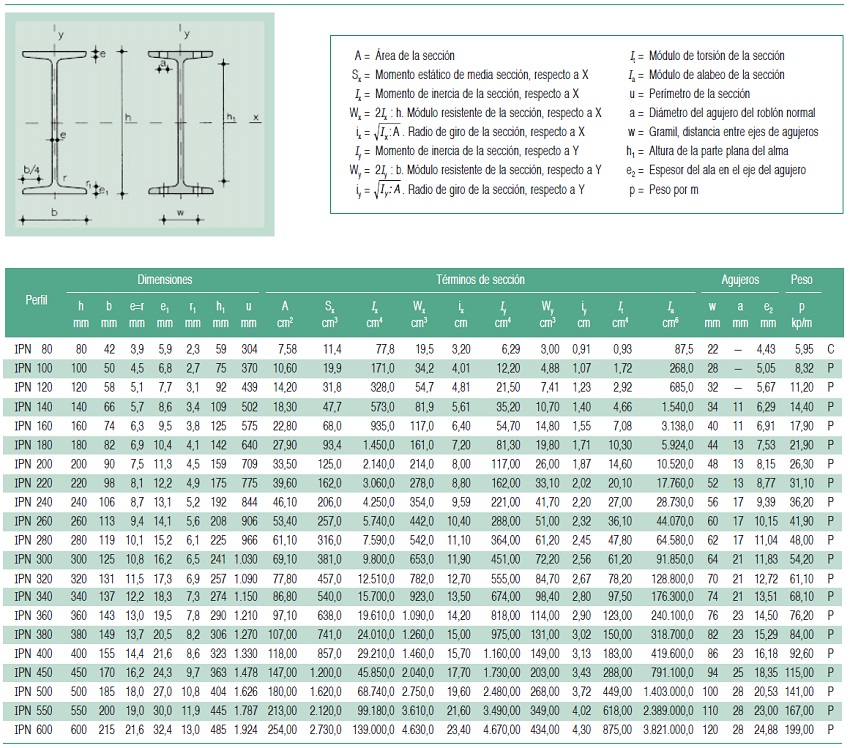

Perfiles IPN

Perfiles IPN

DESCARGA  Perfiles IPN  (según EN 10025:2004, DIN 1025-1:1995, NF A 45-209:1983)

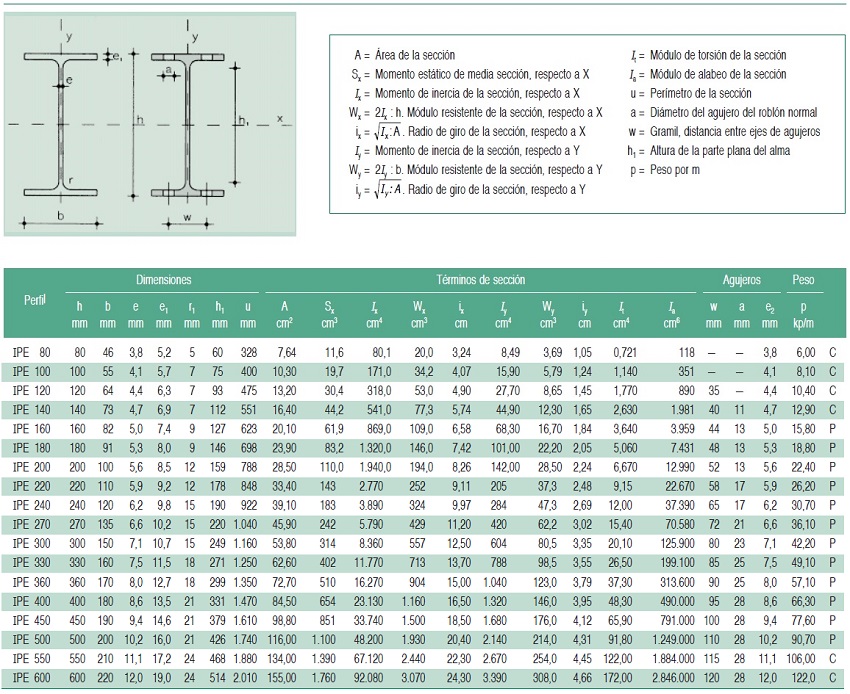

Perfiles IPE

Perfiles IPE

DESCARGA  Perfiles IPE  (según EN 10025:2004, EU 19-57)

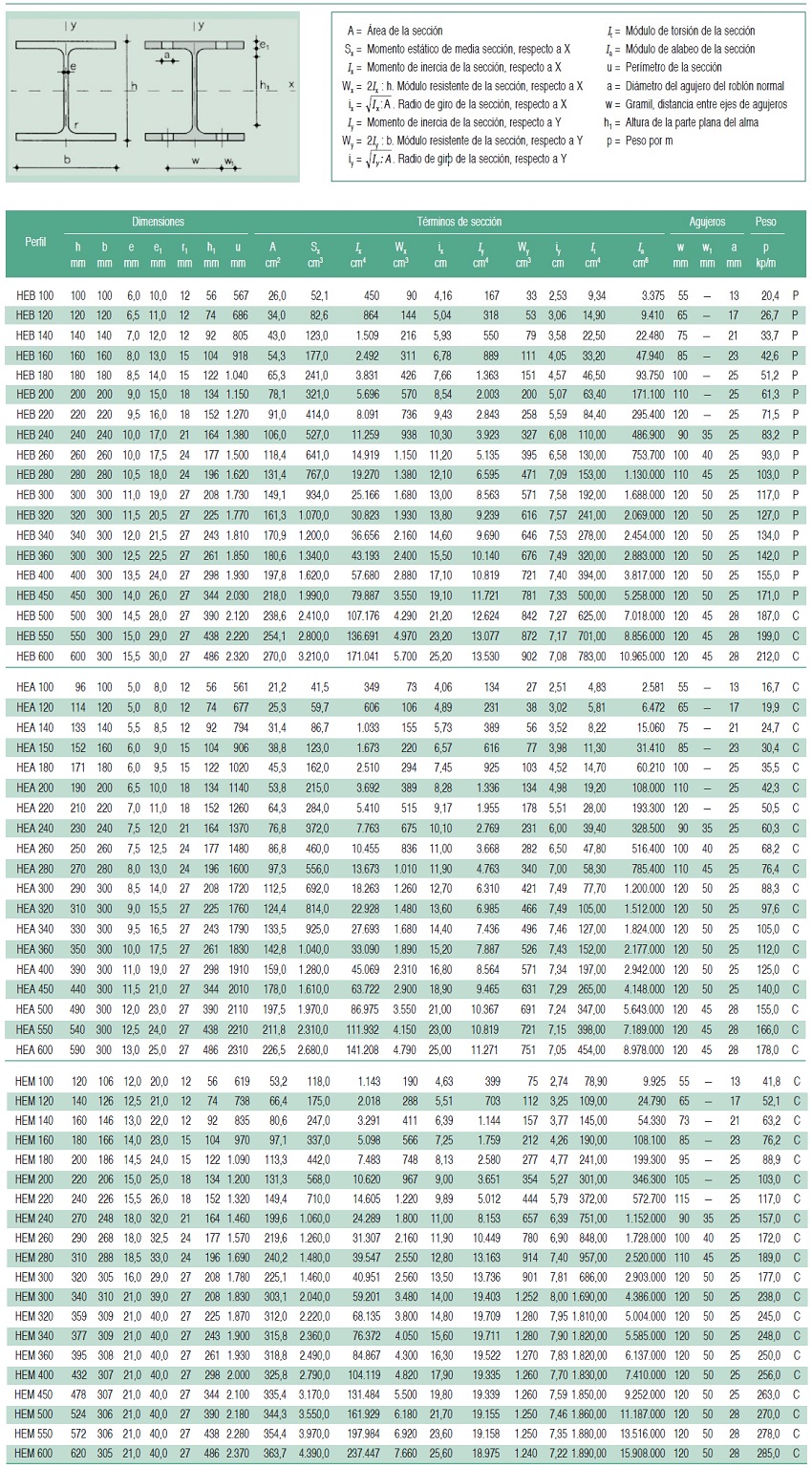

Perfiles HEB, HEA y HEM

Perfiles HEB, HEA, HEM

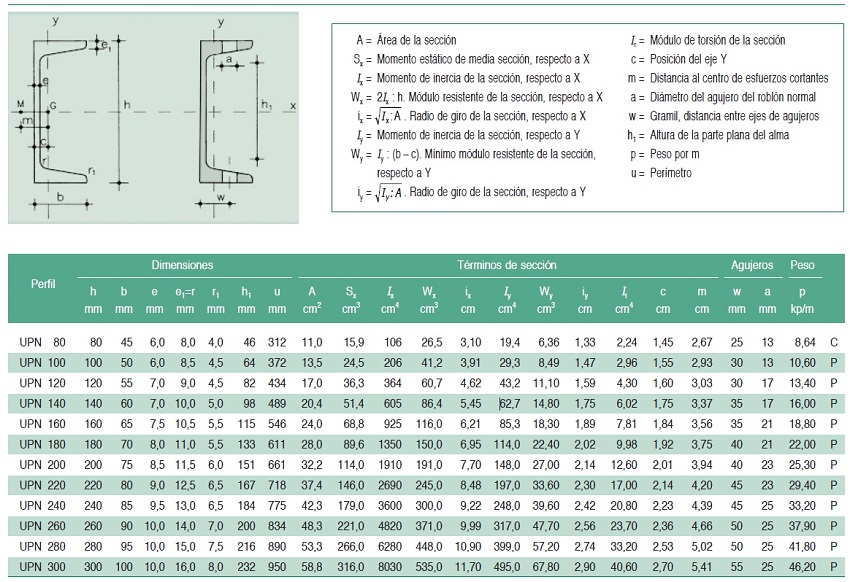

Perfiles UPN

Perfiles UPN

DESCARGA  Perfiles UPN  (según EN 10025:2004, DIN 1026-1:2000, NF A 45-202:1986)

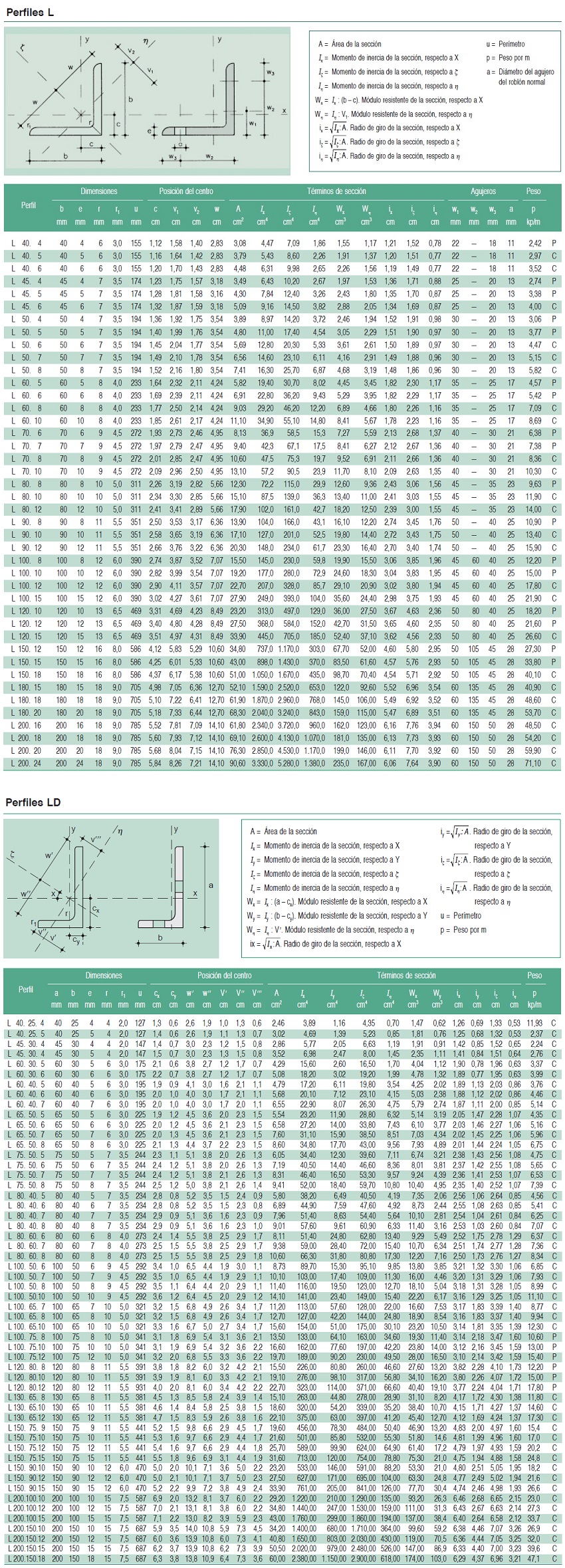

Perfiles L, LD

Perfil angular L

DESCARGA  Perfiles L  (según EN 10025:2004, EN 10056:1998)

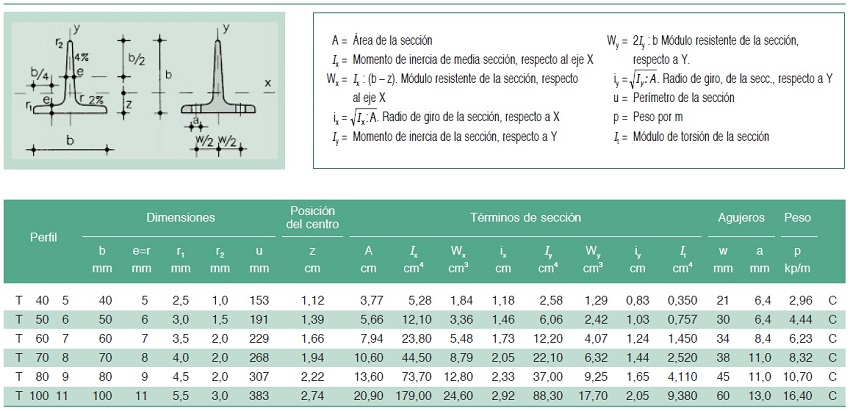

Perfiles T

Perfiles T

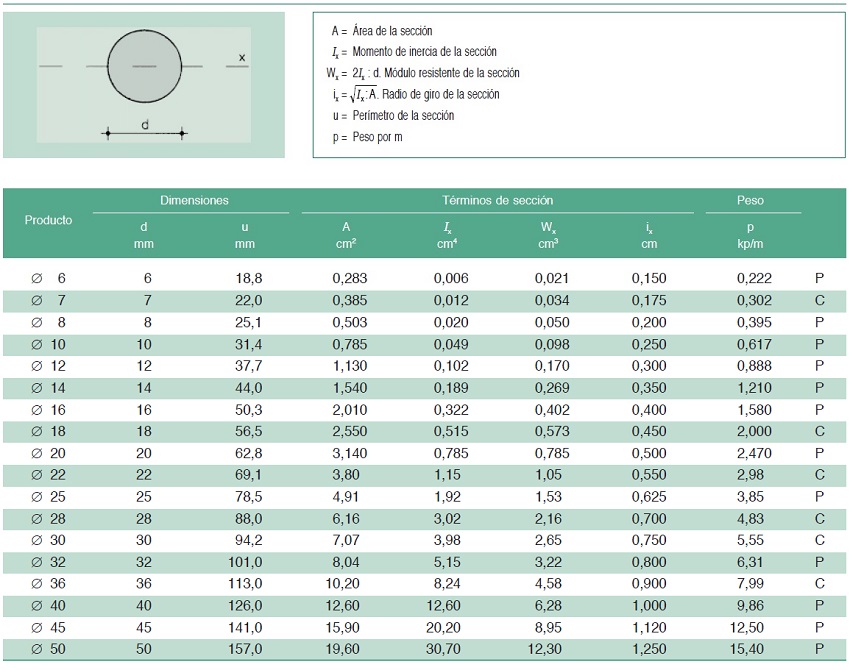

Barras de Redondos

Barras de redondos de acero

DESCARGA  Barras de Redondos  (según EN 10025:2004, EN 10060:2003)

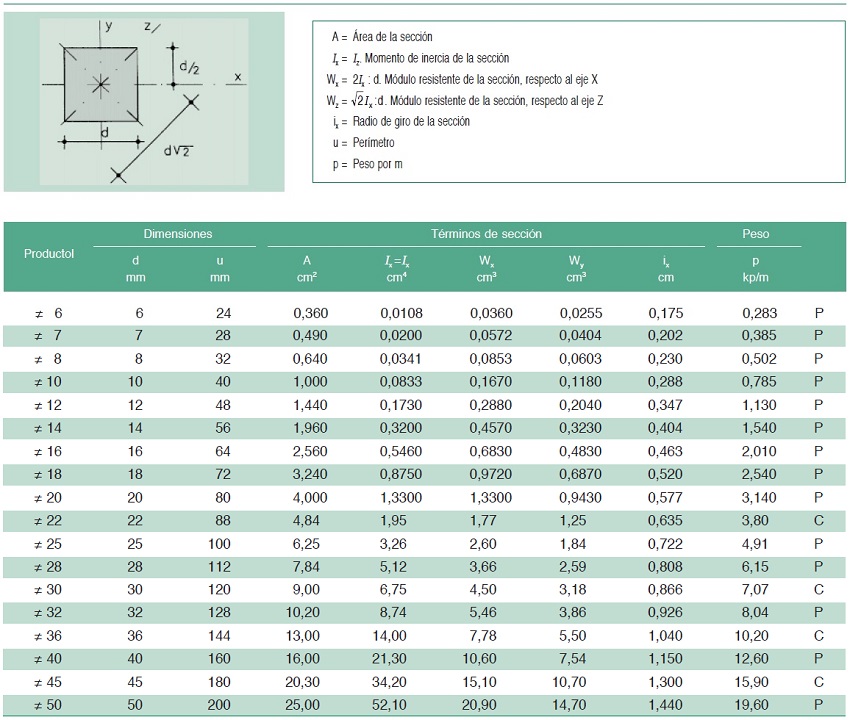

Cuadrados

Barras de perfil cuadrado de acero

DESCARGA  Barras y Perfiles Cuadrados  (según EN 10025:2004, EN 10059:2003)

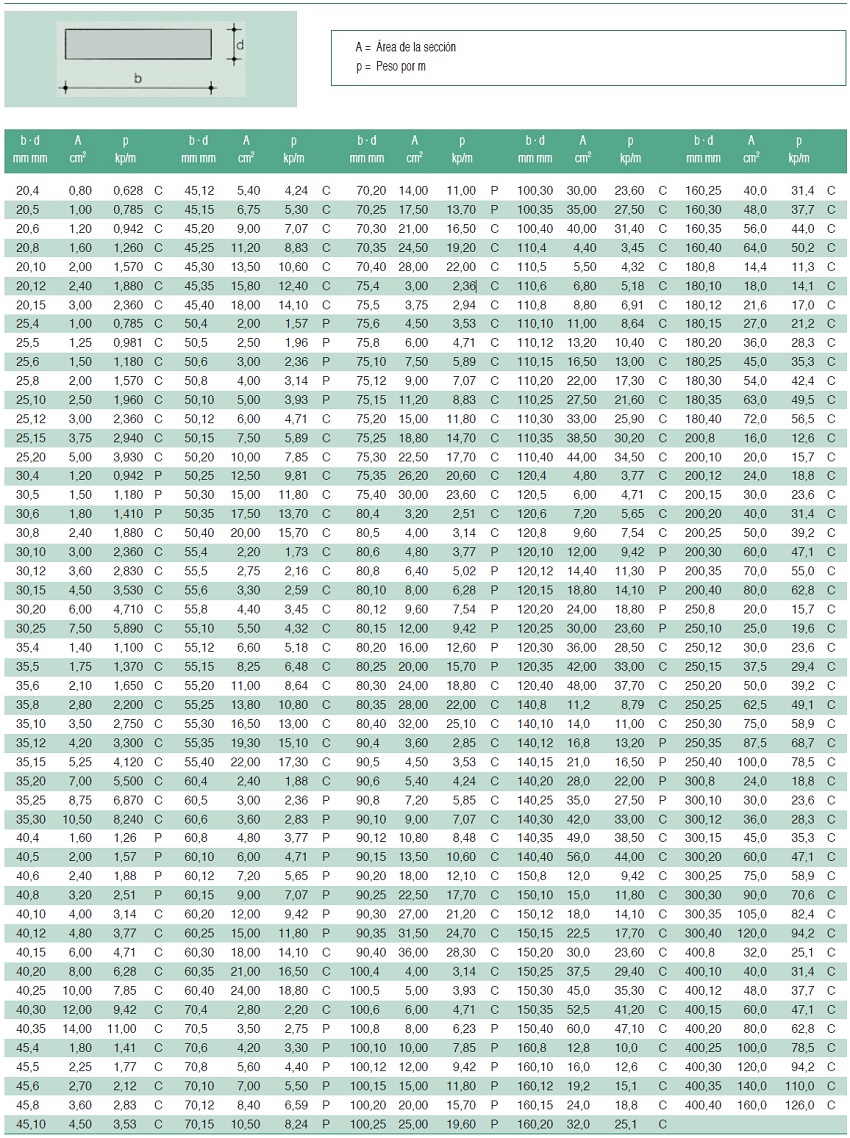

Pletinas y Rectangulares

Pletinas y Rectangulares

DESCARGA  Pletinas y Llantas  (según EN 10025:2004, EN 10058:2003)

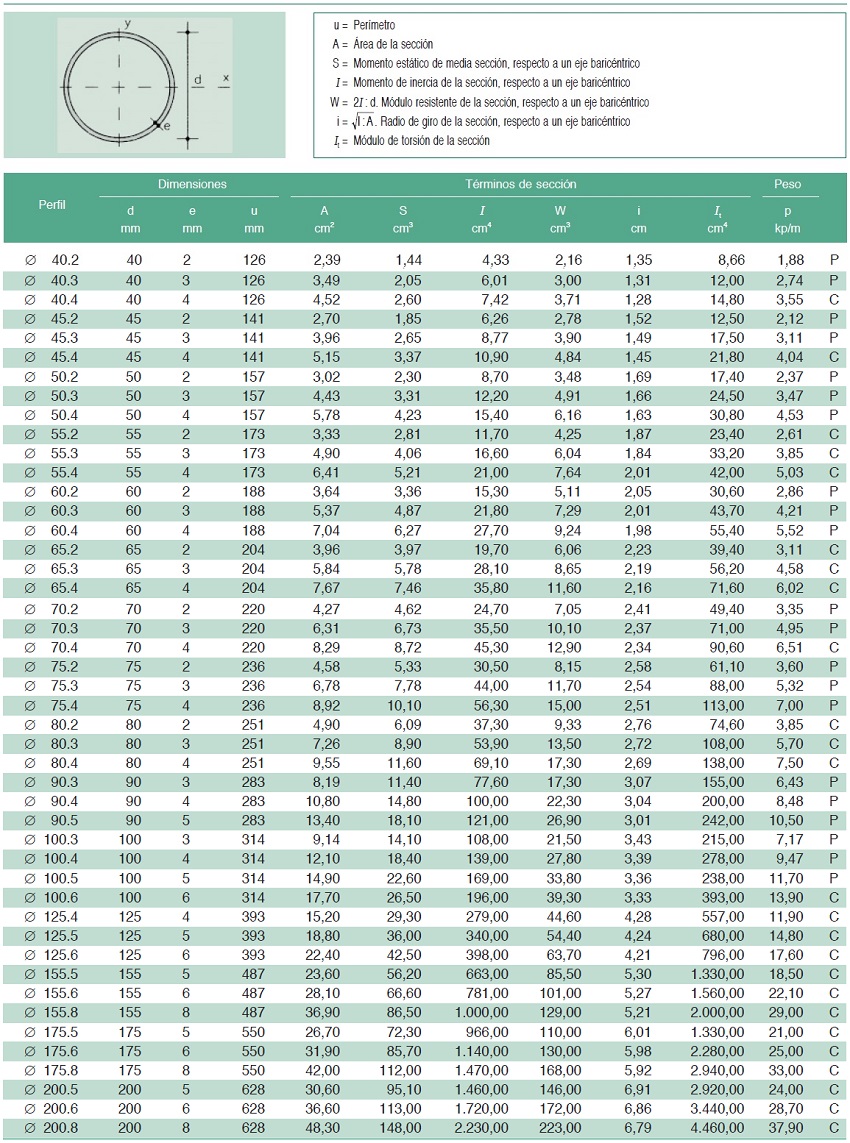

Perfiles Huecos Redondos

Perfiles huecos redondos de acero

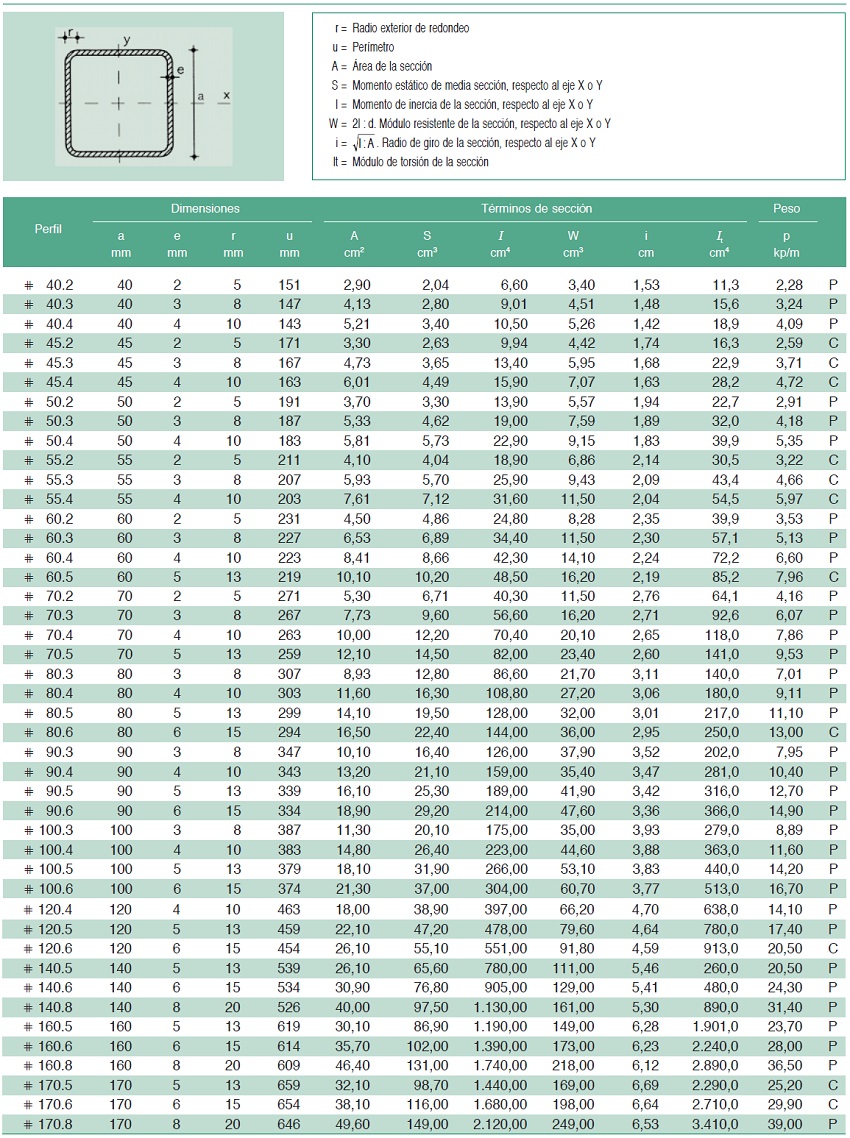

Perfiles Huecos Cuadrados

Perfiles huecos cuadrados de acero

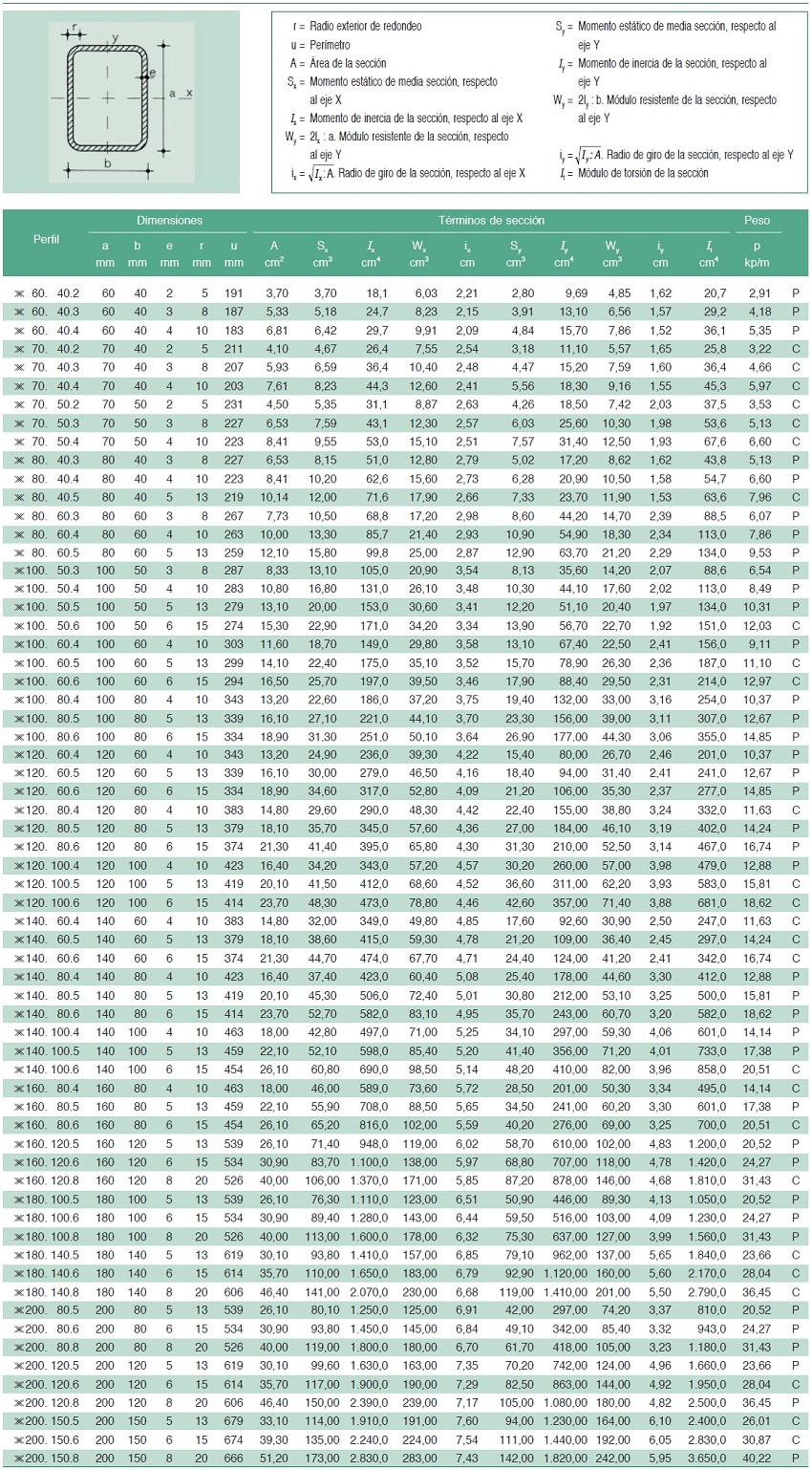

Perfiles Huecos Rectangulares

Perfiles huecos rectangulares de acero



















Perfiles Conformados L

Perfiles conformados L

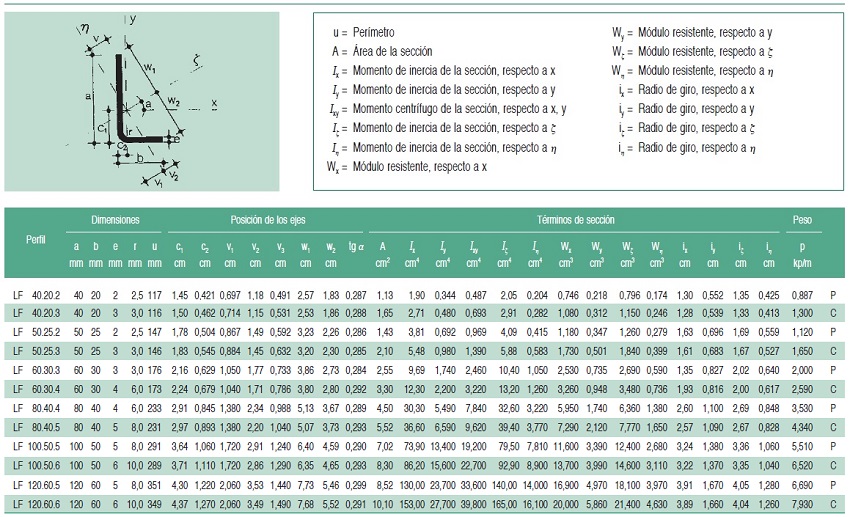

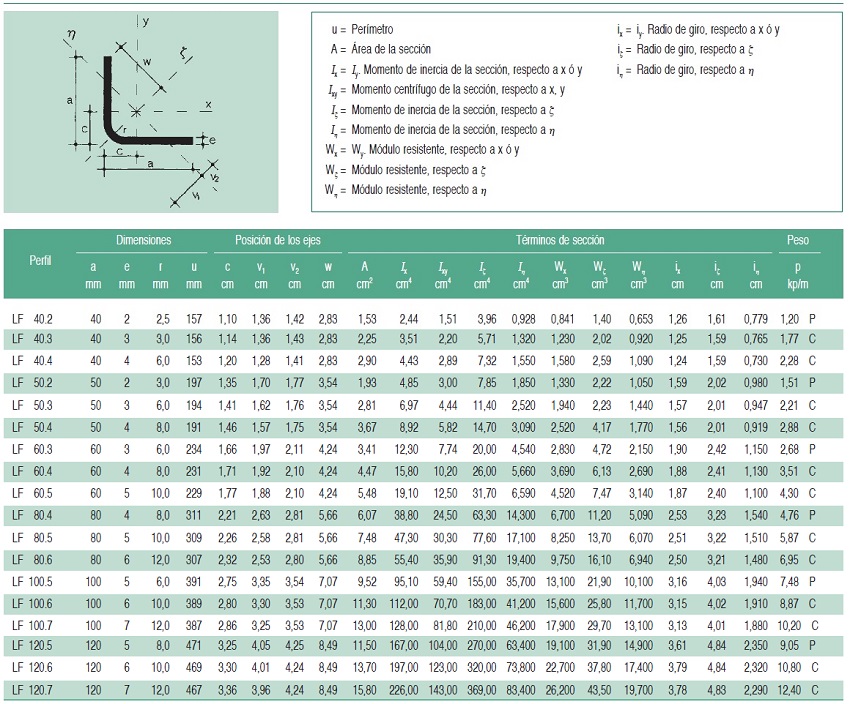

Perfiles Conformados LF

Perfiles conformados LD

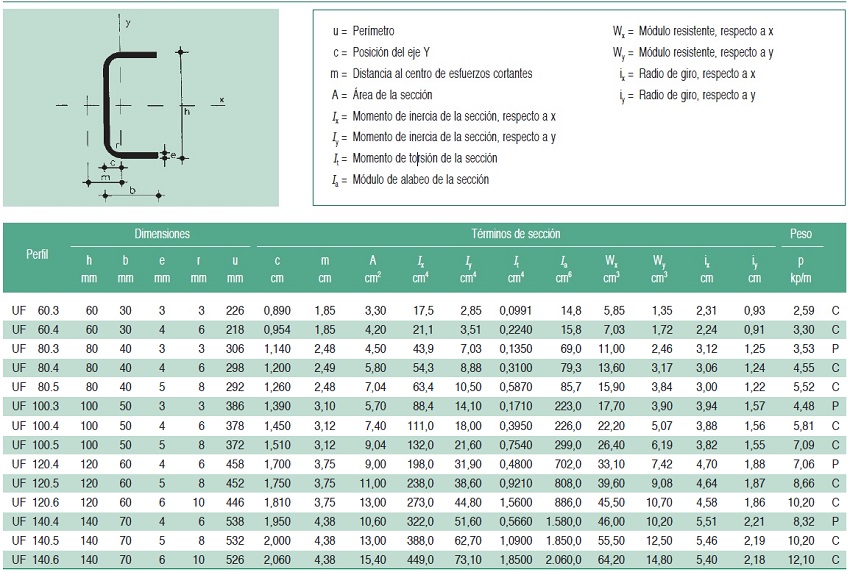

Perfiles Conformados U

Perfiles conformados U

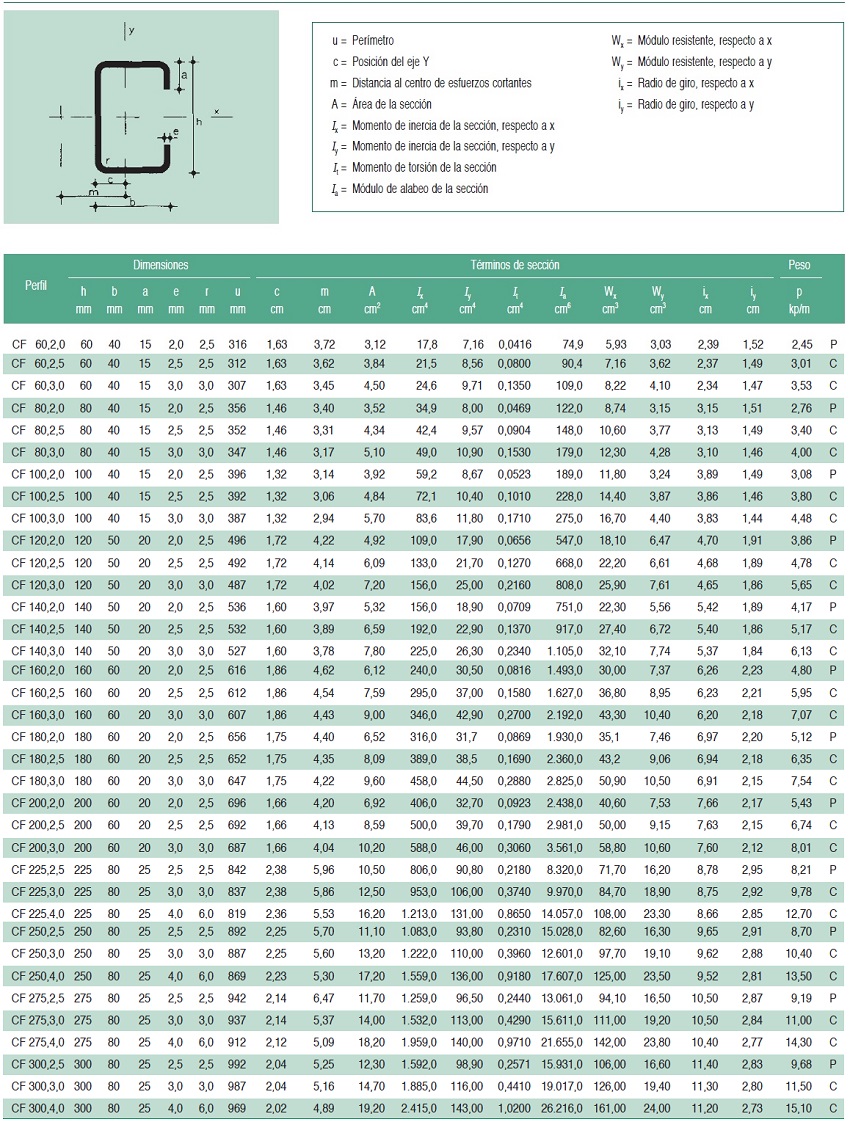

Perfiles Conformados C

Perfiles conformados C

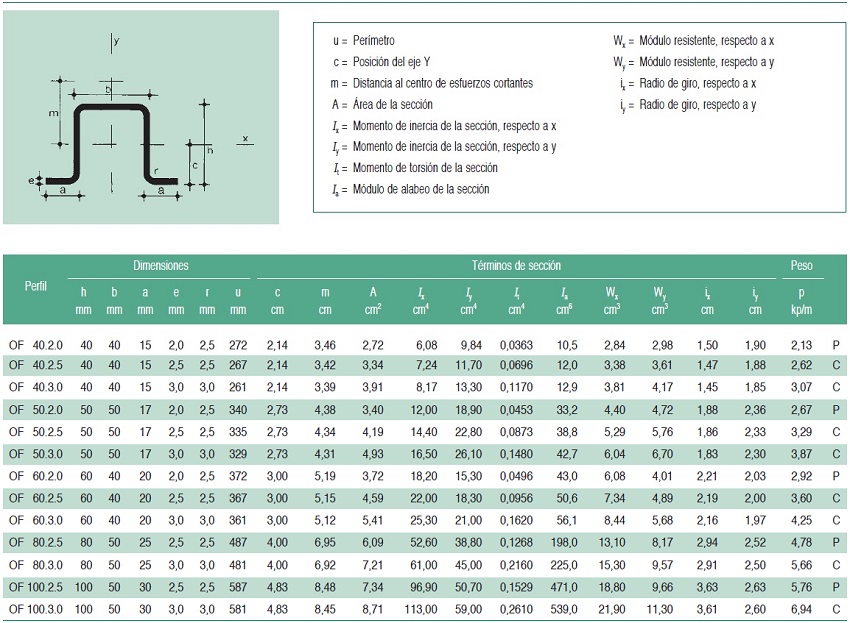

Perfiles Conformados Ω (Omega)

Perfiles conformados Omega



















Perfiles Conformados Z

Perfiles conformados Z

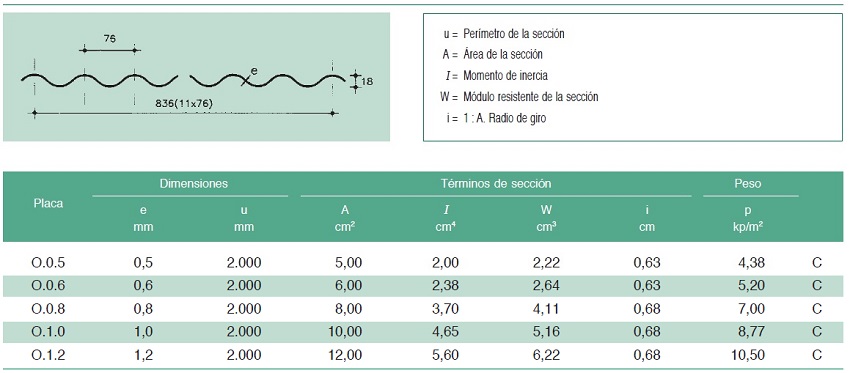

Placa Ondulada

Placa ondulada de acero

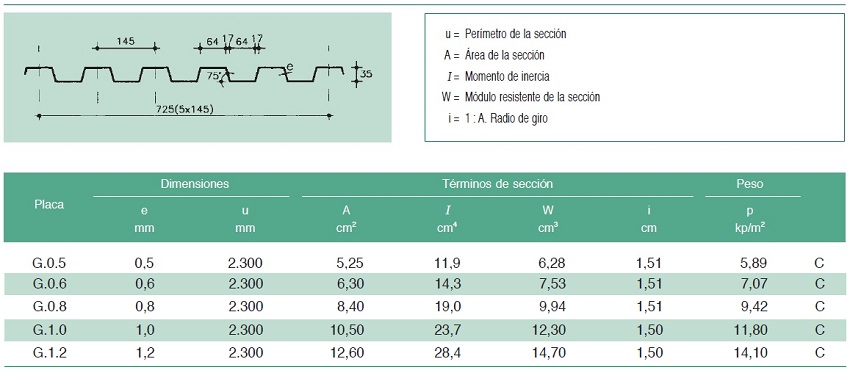

Placa Grecada

Placa grecada de acero



















Dibujos de Secciones de Perfiles Metálicos
